El neumático rotativo para horno para aumentar la rigidez del cilindro

El neumático rotativo para horno para aumentar la rigidez del cilindro

El cinturón de ruedas de horno rotativo, también conocido como anillo de rodillos, se utiliza para transferir todo el peso del cilindro (incluido el peso de los ladrillos refractarios, los dispositivos y materiales internos, etc.) a los rodillos de soporte y permite que el cilindro gire sin problemas sobre los rodillos de soportePor lo tanto, el cinturón de la rueda debe tener suficiente resistencia y durabilidad.la correa de la rueda también es una parte que mejora la rigidez radial del cuerpo del cilindro y debe tener una rigidez suficiente.

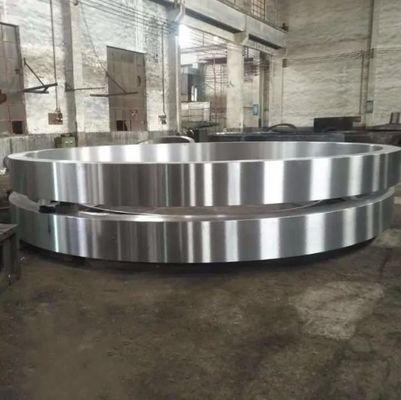

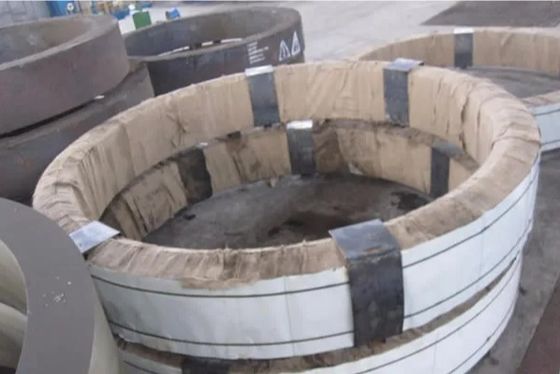

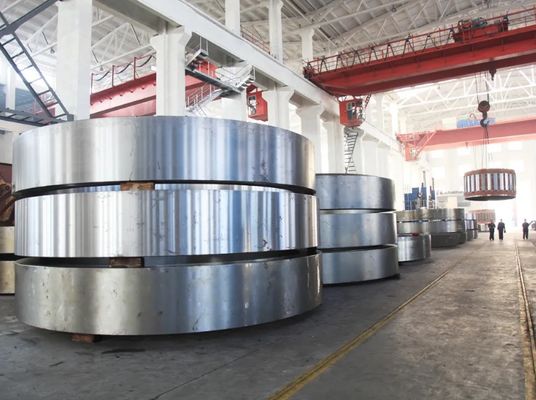

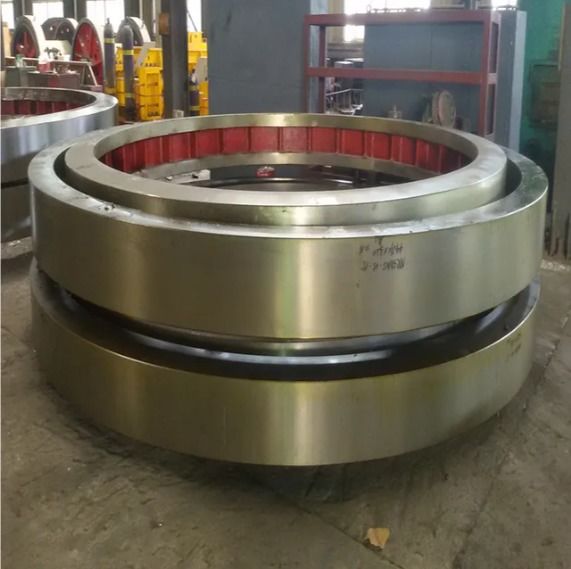

Pneumáticos de horno rotativo:
1Materiales: acero de aleación, acero carbono, etc.
2. Max.OD en nuestra línea de negocio: dentro de 10.000 mm
3Según los dibujos y las especificaciones
4. Certificado ISO9001-2008
5Los neumáticos pueden utilizarse con fines industriales, especialmente en molinos, hornos rotativos, etc.
6.Peso: 20 a 200 toneladas
7.Diámetro: 2M-9M

Construcción de piezas de fundición y forja

Pneumático de horno rotativo / Problemas y métodos de solución del cinturón de horno rotativo

La primera regla para operar un horno rotativo sin ningún problema es distribuir las fuerzas equitativamente a cada pilar.por contacto total en las superficies de los anillos y los rodillos de soporte y con una ovalación mínima en la cáscara del horno.

Como se sabe, los hornos giratorios funcionan con una pendiente del 3 al 4%, dependiendo del diseño, modelo y marca.Una instalación quiere presentar el mejor producto a sus clientes en esta fórmula.

Hay una proporción directa entre la energía / personal / horas de trabajo y los problemas del horno.Se necesita más energía para operar el horno en condiciones normales., más personal y más horas de trabajo para resolver los problemas técnicos.

Es importante hacer mediciones periódicas y análisis en el horno y resolver los problemas a tiempo para tener un horno sin problemas.un horno rotativo caliente es similar a una bolsa de nylon llena de aguaEl horno se encuentra sobre los rodillos de apoyo y la cáscara muestra oscilación debido al anillo que es más grueso que la cáscara.En el momento en que el ovalado se lleva a toda la cáscara y crea una manivelaLa superficie entre el anillo y el rodillo de soporte se reduce.

Los lugares sobrecalentados locales de la cáscara, las caídas, los cinturones y la difusión de calor irregular crean una ovalidad en la cáscara del horno y esta ovalidad lleva el centro de rotación del horno fuera del centro geométrico.Es más difícil medir y alinear un horno excéntricoEsta situación crea contactos arritmicos entre las superficies de los anillos y los rodillos de soporte, por lo que el neumático y los rodillos de soporte se esfuerzan más y esto causa un sobrecalentamiento en la superficie y los lados.presión aritméticaLa presión axial crea ondas en la superficie. La presión axial de los neumáticos se vuelve más fuerte y se vuelve más intensa.Un horno en esta posición se bloquea a sí mismo a los movimientos hacia arriba y hacia abajo.

This movement problem over heats the roller shaft beds because of the tire forcing the roller to move up or down and it is harder to align a kiln in this situation because the tire and roller machines each other and all the measurement values changesToda la alineación se vuelve inválida para entonces.

Por otro lado, los problemas de contacto de la superficie de los neumáticos y los rodillos de empuje causan un mal contacto y una estructura ondulada en las superficies y movimientos irregulares causados por las olas.Esta situación aumenta la tensión de la superficie y calentar las camas de rodillosTambién los ángulos erróneos en las superficies de los rodillos de empuje y las máquinas de neumáticos la superficie y aumenta los problemas.

Los movimientos armónicos crean marcas de tiempo en la superficie del neumático que se comporta como un engranaje.

Un horno tan molesto sólo puede ser domesticado siguiendo el rumbo del problema e interviniendo tempranamente rectificando (reapareciendo) el neumático, los rodillos de soporte y las superficies de los rodillos de empuje.Sin embargo, no podemos esperar alinear tal horno para un uso a largo plazo.

Para sacar los neumáticos y los rodillos de la posición problemática, la única manera es mecanizar y moler la superficie.El estrés superficial y los problemas relacionados terminarán.En el caso de los hornos de combustión, la vibración desaparecerá, será posible alinear el horno para las expectativas a largo plazo.
