Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Anillo del molino de Raymond | Material: | Acero |
---|---|---|---|
Uso: | Molino de Raymond | Diámetro: | Engranaje de la circunferencia del milímetro to16000 milímetro del minuto 100 |
Peso: | Pieza única máxima de la TA 120 | gama del módulo: | Módulo 10 al módulo 70 |
Estándares/certificados: | EN ISO, AWS, ASTM, ASME, ESTRUENDO DEL UNI | Módulo máximo: | 45 por el avellanador |
Usos: | las industrias del cemento y de los minerales | Puerto: | Qingdao, Shangai, TianJian |
Alta luz: | Anillo de acero del molino de Raymond,bastidores y forjas del molino de barra,Bastidores y forjas de la planta del cemento |

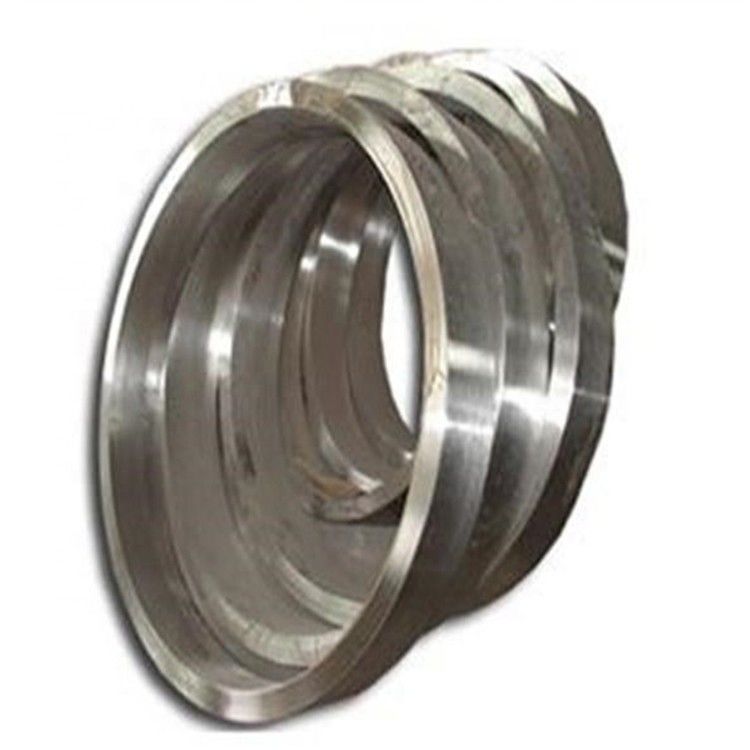

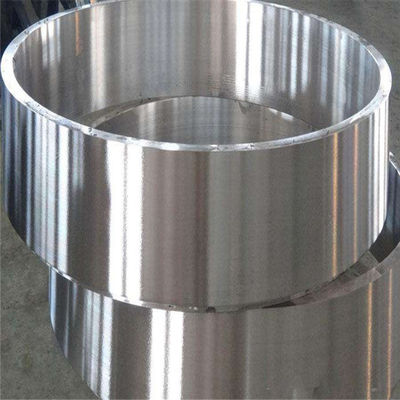

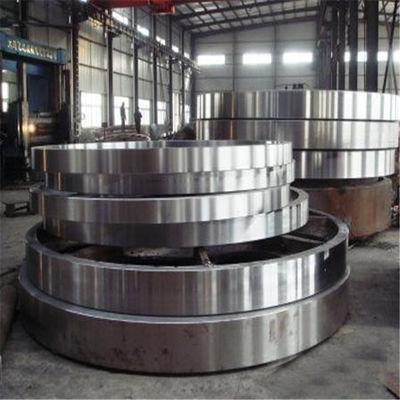

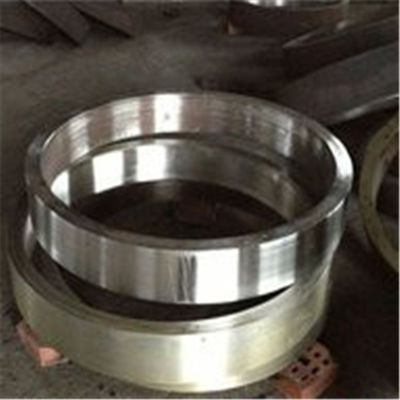

El CITIC IC forjó el anillo de acero aleado del molino de Raymond
El CITIC IC es fabricante y proveedor profesionales Forged Rings.Quality garantizado, entrega puntual, después-ventas garantía, llevamos a cabo inventarios grandes de productos de la aleación en un grande de la variedad de grado, incluyendo inoxidable, a dos caras, aleación de níquel y más, el sistema de gestión del ISO 9001 aseguran el de alta calidad de los productos.
Con más los engranajes de 1000 de la circunferencia vendidos sobre el engranaje del mundo CITICIC es un proveedor principal en el cemento y la industria mineral. Y como miembro de AGMA (asociación americana de los fabricantes del engranaje), participamos en la definición del estándar para los cálculos del grado del engranaje y mantenemos activamente factores.
Proporcionamos los engranajes de la circunferencia en tres diversos diseños
Acero fabricado
- anillo forjado
- placa rodada
Acero de molde
Arrabio (nodular) dúctil
Los engranajes fabricados llegaron a ser mas comunes en el pasado y se construyen con los materiales de acero forjados del borde del engranaje y la estructura corporal soldada con autógena electro. Los anillos son manufacturados de un bloque entero de alto acero de aleación de la resistencia. Después de trabajar a máquina áspero del anillo, realizamos el endurecimiento y el temple del tratamiento térmico para mejorar funcionamiento característico y por lo tanto su relevante mecánico.
Avantages de los engranajes fabricados de la circunferencia
La estructura material forjada excluye el riesgo de inclusiones
Estructure los defectos como los agujeros del gas, contracción micro, agujeros de perno, rasgones calientes, las inclusiones de la arena y de escoria se evitan por lo tanto, soldadura de la reparación de la estructura corporal y e.g el pulido de áreas dentadas no se requiere.
El procedimiento de fabricación fabricado excluye la necesidad de modelos y de canalizaciones verticales
El material del borde tiene dureza más alta y más de alta resistencia que el material usado para la estructura subyacente (es decir web, los escudetes)
Estas características reducirán el plazo y los costes de ejecución. La fabricación fabricada asegura una entrega rápida.
Esto es especialmente beneficioso en una situación de emergencia, donde el borde existente del engranaje está sufriendo de daño
Características
Dientes externos
Diámetro máximo: 16000 milímetros
Anchura dentada de la cara: 1700 milímetros
Módulo máximo: 45 por el avellanador
Módulo máximo: cortador del acabamiento de 65 engranajes
Dientes internos
Diámetro máximo: 6500 milímetros
Módulo máximo: 25,4
Anchura dentada de la cara: 400 milímetros
Proceso del material de la forja
|
Usos
Nuestros engranajes de la circunferencia se aplican en las industrias del cemento y de los minerales:
• Diversos tipos de molinos horizontales
• Secadores rotatorios
• Hornos rotatorios
• Cualquier otro uso grande del anillo del engranaje
Los requisitos técnicos de un anillo grande del engranaje del CITIC IC:
1) se pretrata antes de normalizar la superficie que endurece el tratamiento, la dureza si HB210 ~ 250; el funcionamiento mecánico es el Rb 690MPa, tensión de producción Rs 490MPa, alargamiento D5 el 11%, reducción de la última fuerza del área W el 25%, dureza Ak 30J del impacto; inducción endurecida, dureza HRC50 ~ 55 de los dientes; profundidad endurecida eficaz 3 ~ 5m m de la capa.
2) la detección ultrasónica total del defecto, calidad interna debe cumplir dos requisitos del estándar de los requisitos GB7233-87; la inspección de la partícula magnética del diente y del prendedero, calidad debe cumplir dos estándares de los requisitos GB/T9444-88.
3) Observe el bastidor no es R5 redondeado ~ R10.
4) El chaflán del diente en ambos extremos y 1 45b.5) por dos y la mitad anchura del diente de engranaje de anillo de cada acoplamiento del anillo a lo largo del borde de un anillo entero hecho con los pernos de alta resistencia, combinados con la superficie del diente debe estar en el centro inferior.
proceso de fabricación grande del engranaje de anillo 2
2,1 de áspero
El espacio en blanco de la pieza de acero fundido es proporcionado por la maquinaria pesada Co., planta de Ltd. Heavy Forging, funcionamiento del CITIC por el estándar GB11352-89 especifica los requisitos para modelar según el proceso del bastidor, fundición, bastidor, cajas del golpe, limpieza, bastidores de la preparación;. Durante la inspección y la aceptación por los dibujos y requisitos técnicos para el espacio en blanco de acero
Controles, acordando los estándares JB/T6402-92 publicados después de la aceptación
Abajo procedimiento.
2,2 roughing
Cruzado dibujando y permiso de la estancia hacia fuera, alineación, conexión, procesando tanto en el interior como en el exterior el círculo, combinando procesos el moler de cara, de la perforación y otro.
2,3 lesión de la exploración
La detección ultrasónica total del defecto, calidad interna debe cumplir los dos requisitos de los estándares GB7233-87.
tratamiento previo de normalización 2,4
los pares del Semi-anillo que normalizan y que moderan el tratamiento, proporcionan una buena organización para el endurecimiento superficial subsiguiente; presione la deformación de los dibujos de la media inspección del engranaje de anillo después del tratamiento térmico.
2,5 el trabajar a máquina
Primero dos y la mitad de uno anillo son hechas con los pernos de alta resistencia que conectan el anillo en conjunto, el proceso total dibujando los dientes de Quannei un Wai del círculo y requisitos de proceso que muelen superiores y más bajos, y después de dibujos y que trabajan a máquina.
2,6 eliminación de procesar la tensión
El anillo total recocido para eliminar la tensión.
endurecimiento superficial del anillo total 2,7
SI a lo largo de la inducción alveolar de la superficie del diente que endurece, dureza HRC50 ~ 55, profundidad endurecida eficaz 3 ~ 5m m de la capa.
2,8 inspección final
Primero, la frecuencia de la detección que apaga, la dureza después de moderar el engranaje de anillo cogging cumple los requisitos de los dibujos; en segundo lugar, detectar si el diámetro externo máximo un D6944 más de gran tamaño como la deformación 3m m, la corrección mecánica requirió hasta calificado; En tercer lugar, la inspección de la partícula magnética del diente y del prendedero, calidad debe cumplir dos requisitos del estándar de los requisitos GB/T9444-88; Finalmente, según los dibujos y los requisitos técnicos para la inspección final.
