Datos del producto:
Pago y Envío Términos:
|
| Condición: | Nuevo | nombre: | ZG270-500 echó la cubierta de extremo de acero |
|---|---|---|---|
| Industrias aplicables: | Fábrica, energía y explotación minera | Material: | Acero fundido de alta calidad |
| Tecnología de proceso: | Fuera de refinar del horno de acero fundido | Tipo: | Bastidores y forjas |
| Ventaja: | Lleve - resistente | Producto: | cubierta de extremo de los recambios del molino de bola |
| Alta luz: | Piezas fundidas de la tapa del extremo del molino de bolas,Piezas forjadas de la tapa del extremo del molino de bolas,Cubierta del extremo de acero fundido forjado |
||

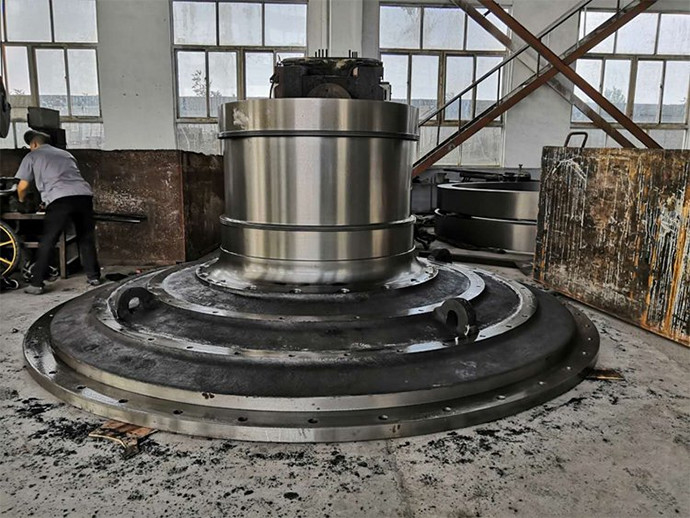

Cubierta de extremo del acero de molde de los bastidores y de las forjas ZG270-500 de la cubierta de extremo del molino de bola
1. Introducción de bastidores y de forjas de la cubierta de extremo del molino de bola
La cubierta de extremo del molino de bola es una de las partes principales del molino de bola producido por nuestra fábrica. El material de la cubierta de extremo es ZG270-500.
La fuerza de la sección peligrosa de la cubierta de extremo del molino de bola es el primer problema que se considerará en el diseño de la cubierta de extremo, porque el barril del molino de bola bastante pesada se apoya en la cubierta principal del transporte para el final.
La cubierta de extremo del molino de bola es generalmente levemente cónica, que se diseña para tener en cuenta la configuración del transporte principal, la resistencia de doblez del diario y el problema de evitar el engranaje grande que toca la fundación del transporte principal. La cubierta de extremo del molino de bola grande y mediano se hace sobre todo del acero fundido, mientras que el pequeño molino de bola se hace del hierro dúctil. Para asegurar la concentricidad del eje de la cubierta de extremo y del cilindro, la cubierta de extremo y el diario se echan generalmente en uno. Pero en el caso de equipo de fundición y de lanzamiento la capacidad no está bastante, pueden también ser echados por separado, después de procesar, ellos se sujetan juntos, y proceso finalmente mecánico.
2. Medidas de la tecnología de proceso de bastidores y de forjas de la cubierta de extremo del molino de bola
| Cubierta de extremo y eje hueco |
⑴Acero fundido de alta calidad ⑵R grande redondeó esquinas ⑶Los pernos de alta resistencia están conectados con el cuerpo del cilindro |
⑴Fuera de refinar del horno de acero fundido (el soplar del argón y tratamiento del vacío el derecho) (2) el molde adopta la arena especial, estrictamente temperatura de colada del control y velocidad de colada (3) diario que procesa para asegurar el coaxiality y la aspereza de la parada de la cara del extremo |
⑴Propiedades mecánicas y composición química del espacio en blanco de lanzamiento (estándar del control interno) ⑵Inspección ultrasónica después de trabajar a máquina áspero ⑶Inspección ultrasónica e inspección de la partícula magnética después de acabar |
3. Bastidores y forjas de la cubierta de la entrada y del mercado del molino de bola
La estructura de la cubierta de extremo del molino de bola se divide generalmente en dos categorías: tipo integral y tipo partido. El integral refiere generalmente a un bastidor integrado, integral; Y la consideración principal de la separación de la elevación, de transporte y de otros factores será dividida en dos lóbulos, cuatro lóbulos o aún más lóbulos.
Cubierta de extremo integral
La cubierta de extremo entera primero según la uniformidad de la línea en blanco, si no hay problema con la cabeza de biela del coche áspero, el pequeño extremo de la superficie y el cono interno, según los requisitos técnicos del área del cuello y del hombro del eje de hacer la detección ultrasónica del defecto, los defectos del acabamiento, medio cuello fino del árbol para dejar la cantidad de pulido, el resto del coche fino superficial. La inspección de la partícula magnética de la conducta en el área del diario y del hombro, muele los requisitos del datogram del diario con la correa de la arena, y perfora los otros agujeros para los requisitos del datogram. Los puntos técnicos principales de la cubierta de extremo integral en el proceso de proceso son el diario de la cubierta de extremo. El molino de bola utiliza generalmente el transporte estático, y el diario es la superficie de contacto principal. El tamaño, la aspereza y la forma y los requisitos de la tolerancia de la posición son muy estrictos. Dentro 05m m, la aspereza superficial debe ser ≤0. 8um. Para este requisito, las medidas que tomamos son asegurar la tolerancia del tamaño y de la forma y la posición con el procedimiento de trabajo, dejar la cantidad de pulido en el área del diario durante el acabamiento, y finalmente para asegurar la aspereza del área del diario moliendo y puliendo con la correa de la arena. Porque el pulido de la correa está siempre en un estado flexible en el proceso de pulido, la aspereza superficial se puede reducir para cumplir los requisitos del dibujo y la tolerancia de la forma y de la posición no puede ser cambiada. Por ejemplo, hay pequeños defectos esporádicos en el diario después de acabar. Los defectos se deben moler abiertos y después soldar con autógena con la soldadura al arco de argón. Finalmente, la piedra de aceite se muele bien. Si hay un punto álgido, el molino de bola usará la teja que lleva que lo apoya en curso de operación de campo.
