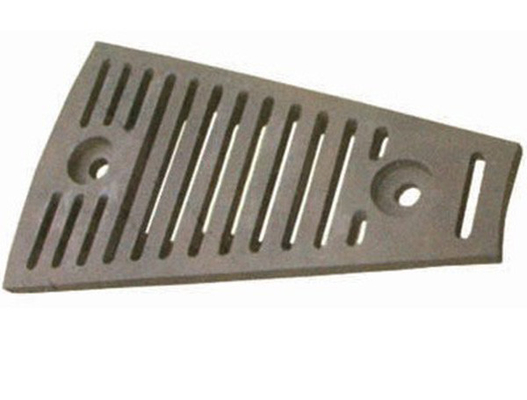

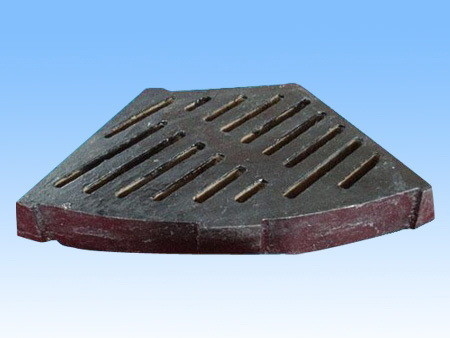

Bastidores de las piezas de la rafadora y forjas del trazador de líneas del molino de bola
1. descripción del funcionamiento de los bastidores y de las forjas del trazador de líneas del molino de bola
Usando internacionalmente - el software especial reconocido del molino de la simulación avanzada del trazador de líneas, optimiza la estructura y el tamaño del trazador de líneas.
La placa de la guarnición de cubierta del tubo y de extremo se hace del acero de aleación de desgaste-resistencia del cromo-molibdeno y de la placa convexa de la guarnición para mejorar vida de servicio y efecto de pulido.
La placa de alineación se asegura con los pernos principales planos, completos con la lavadora de autoretención de la nuez y de lacre. Los pernos comunes tienen medidas de aislamiento especiales para prevenir salida.
El número de pernos para sostener la placa de alineación es el 5%.
las tiras de relleno de goma Desgaste-resistentes se utilizan en la junta del trazador de líneas y del barril de la cubierta de extremo, que son fijadas por el trazador de líneas adyacente.
El trazador de líneas de goma entre el cilindro y el trazador de líneas es 6m m densamente para reducir ruido.
La placa de alineación está instalada en la pared interna del barril del molino de bola para proteger la pared interna contra desgaste y para controlar el movimiento de la bola de acero en el barril. Con este fin, la placa de alineación debe ser desgaste-resistente, la geometría superficial es conveniente, y es tan fácil como sea posible fabricar, montar y desmontar y mantener. El material de la guarnición del molino de bola puede elegir el acero duro, alto acero de manganeso, acero de cromo, aleación echó la placa de alineación de acero, de goma y magnética, el etc.
2. Bastidores del trazador de líneas del molino de bola y parámetros del producto de las forjas
Clasificación del trazador de líneas del molino de bola:
| Clasificación |
Característica |
Nota |
| Alto trazador de líneas del acero de manganeso (ZGMn13) |
Tiene bastante dureza del impacto, y la superficie puede ser haber endurecido frío y llegar a ser dura y desgaste-resistente cuando está sujetada a cierto impacto. Por lo tanto, el alto acero de manganeso es ampliamente utilizado hacer al tablero de alineación. |
Las altas condiciones técnicas de proceso de acero de manganeso son altas, el precio son también más costosas, para moler basado en la multa que muele, la resistencia de impacto de la placa de alineación no son altas, pueden elegir desgaste-resistente y más barato el otro arrabio de aleación. (hierro blanco Desgaste-resistente, arrabio enfriado, arrabio nodular medio de la tierra rara del manganeso) |
| Guarnición de goma |
La resistencia de desgaste; Resistencia a la corrosión; Asamblea y desmontaje convenientes;
El trazador de líneas de goma tiene menos ruido al trabajar.
|
Su desventaja es: resistencia no da alta temperatura, no conveniente para el uso en máquina de pulir seca. |
| Tablero de alineación magnético |
Larga vida, 4~6 veces de la alta placa de la guarnición del acero de manganeso;
El coste de mantenimiento del trazador de líneas es bajo, que es el 25%~40% del del alto trazador de líneas del acero de manganeso.
El solo bloque pequeño volumen, instalación fácil, ningún mantenimiento, mejora el índice de la operación del molino del 3%~4%;
El peso ligero, reduce la carga del molino, reduce el consumo de energía por el 4%~7%;
El grueso fino, puede aumentar el volumen del molino, mejora la capacidad del molino;
El medio machacante fijado por adsorción en la superficie de la placa de alineación puede mejorar las condiciones de pulido y reducir el consumo de medio por el 5%~7%.
El cuerpo del barril sin pernos, evita salida de la pulpa, puede mejorar el cuerpo del barril, el engranaje y la otra vida de las piezas.
|
Estos últimos años, la guarnición magnética se ha convertido rápidamente y se ha mejorado su funcionamiento. La placa magnética de la guarnición del molino de bola se hace del material envuelto de goma o de acero del imán permanente, así que se divide en la placa de alineación magnética del metal y la placa de alineación magnética de goma, el anterior es más ampliamente utilizada actualmente. Debido a una sección del molino de bola al tamaño del mineral, impacto, desgaste serio, así que guarnición magnética es generalmente solamente conveniente para dos secciones del molino de bola. |
Bastidores de las piezas de la rafadora y forjas del trazador de líneas del molino de bola
FQA
Q: Porqué creemos en las industrias co del zhongtai de Luoyang., ltd:
: 1. Más de 30 años de experiencia.
2.We son el proveedor profesional principal de la maquinaria de explotación minera, maquinaria de construcción, bastidor de máquinas y piezas forjadas.
3. Todos los productos alcanzaron ISO9901: certificado 2000 de la gestión de calidad y CE, certificados de ROHS.
Q: Plazo de expedición:
: Plazo de ejecución de las piezas 1-2months, máquinas 2-3months.
Q: Condiciones de pago:
: Acepte el tipo de pago: T/T, L/C, unión occidental, efectivo. depósito del 30% cuando contrato firmado. Pago completo pagado antes de enviar.
