Forjar la rueda de lanzamiento de la captura del horno rotatorio para la rafadora

Rueda de la captura del horno rotatorio y bastidores y forjas para la rafadora

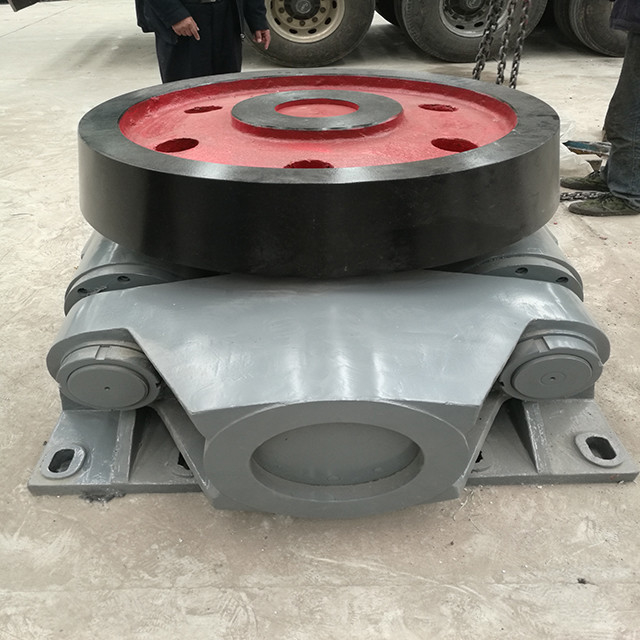

1. Descripción de producto de la rueda de la captura de los bastidores y de las forjas del horno rotatorio

Utilizar la rueda de retención hidráulica para controlar el movimiento axial del cuerpo del horno rotatorio, para poder llevar uniformemente la correa de la rueda y la rueda favorable en el de ancho total, pero también para asegurar la rectitud de la línea de centro del cuerpo del horno, para el tamaño del engranaje que enreda bien, reducir el consumo de energía.

2. Análisis de las razones del fracaso de los bastidores y de las forjas de la rueda de la captura

Aunque no haya falta grande en el sistema hydráulico, el tratamiento pobre puede también causar estofa la reducción del cierre y de la producción. Análisis de las razones del fracaso del sistema hidráulico de la rueda en horno rotatorio:

(1) la rueda de retención está instalada incorrectamente y el contacto superficial es pobre

Al instalar la rueda de retención, la línea de centro de la rueda de retención se requiere para coincidir con la línea de centro longitudinal del cuerpo del horno; Solamente de esta manera, la fricción de rueda pura entre la correa de la rueda y la superficie de retención de la rueda es ideal. Una vez que la línea de centro de la rueda de retención se desvía grandemente de la línea de centro longitudinal del cuerpo del horno, la fuerza de fricción en las direcciones ascendentes y hacia abajo será generada en la superficie de la rueda de retención, dando por resultado la dislocación de la rueda de retención, la fractura del perno superior de la glándula bajo tensión excesiva, o aún el fracaso de la rueda de retención entera. Cuando la rueda de retención está cercana a la dirección rotatoria del cuerpo del horno, la rotación de la correa de la rueda producirá la fricción hacia abajo en la superficie de la rueda de retención, para insistir demasiado en y falle el cojinete de empuje en la parte inferior.

Horno rotatorio, por otra parte, generalmente una cierta cuesta cuando los requisitos de la instalación, así que la base de rueda hidráulica de engranaje también tienen ángulo correspondiente de la instalación, tal rueda de engranaje y cuero que ceñe en la dirección de la altura del contacto a alcanzar más el de 90%, y la desviación del ángulo es una vez más grande, la superficie de contacto aparecerá solamente en el superior o más bajo sea menos del 50% del área, afectando así a distancia de doblez del eje; El esfuerzo de torsión y otras condiciones de la tensión causan fracaso del eje; La correa de la rueda y la superficie de retención de la rueda debido al proceso o al desgaste desigual causarán mún enredar, dando por resultado daño del impacto al eje.

(2) los pernos de la placa de la fundación son demasiado pequeños

Generalmente en el diseño de la rueda de retención se consideran para calcular y para comprobar la fuerza de la rueda de retención y del grupo de conexión del perno del embase, pero puede ignorar el perno de fundación del embase comprobando o el factor de seguridad es pequeño.

3. Medidas de la protección de la falta para el sistema de retención hidráulico de la rueda de bastidores y de forjas del horno rotatorio

Para evitar problemas similares en el futuro, hemos tomado las medidas correspondientes de la protección basadas en el análisis antedicho:

(1) mejora la estructura irrazonable existente o las piezas ocultadas;

(2) la gestión estricta del equipo, mejora y refina las especificaciones posibles de la operación para la puesta en práctica de diversos proyectos;

(3) en el mantenimiento de campo, el departamento de la gestión debe cuantificar estrictamente los requisitos técnicos y los indicadores de la instalación, y la unidad de la construcción debe tomar las medidas detalladas para la viabilidad del plan de operación según los requisitos;

(4) se asegura de que todos los datos comunes de la inspección para resolver los requisitos y las especificaciones;

(5) asegura los puntos dominantes del control de calidad tales como interferencia del ajuste del agujero del eje, propiedades mecánicas completas del eje y dureza de la superficie del disco de rueda;

(6) el control si cada perno alcanza el índice requerido del grado de la fuerza, funcionamiento del anillo de cierre es hasta detalles estándar y otros;

(7) fortalece el entrenamiento técnico para los trabajadores, hace un buen trabajo en la inspección y el mantenimiento diarios del punto, y divulga cualquier problema a tiempo.

4.Parameters del hidráulico-apagador de los bastidores y de las forjas del horno rotatorio
