1. Introducción de bastidores y de forjas de los accesorios de la trituradora de mandíbula

Los accesorios de la trituradora de mandíbula incluyen principalmente: placa del guardia del borde, placa del mandíbula, placa del diente, placa de palanca, correa triangular, etc.

(1) placa del mandíbula del lado de la trituradora de mandíbula:

La placa designada la placa del mandíbula, placa del mandíbula del lado de la trituradora de mandíbula del mandíbula se divide en la placa fija y la placa movible del mandíbula, desgaste de la trituradora de mandíbula - piezas resistentes del mandíbula. En el estado corriente de la trituradora de mandíbula, el mandíbula móvil se ata a la placa movible del mandíbula para hacer el movimiento del péndulo compuesto, y la placa fija del mandíbula forma un ángulo para exprimir la piedra. Por lo tanto, la placa del mandíbula es relativamente fácil dañar partes en la trituradora de mandíbula (se refirió tan: piezas vulnerables).

(2) placa del guardia del borde de la trituradora de mandíbula:

La placa del guardia del lado de la placa del guardia del lado de la trituradora de mandíbula está situada entre la placa fija del diente y la placa movible del diente, alta pieza de acero fundido de alta calidad de manganeso, en el cuerpo entero está principalmente proteger la pared del marco de la trituradora de mandíbula.

(3) placa del diente de la trituradora de mandíbula:

La placa movible del mandíbula de la placa del diente de la trituradora de mandíbula y la placa fija del mandíbula son altas piezas de acero fundido de alta calidad de manganeso, para prolongar su vida de servicio, su forma se diseña ser simétricas, es decir, cuando un final del desgaste se puede dar vuelta para utilizar. La placa movible del diente y la placa fija del diente son la tierra principal para el machacamiento de piedra, y la placa movible del diente está instalada en el mandíbula móvil para proteger el mandíbula móvil.

2. Bastidores y forjas de los accesorios de la trituradora de mandíbula

(1) cuerpo del capítulo

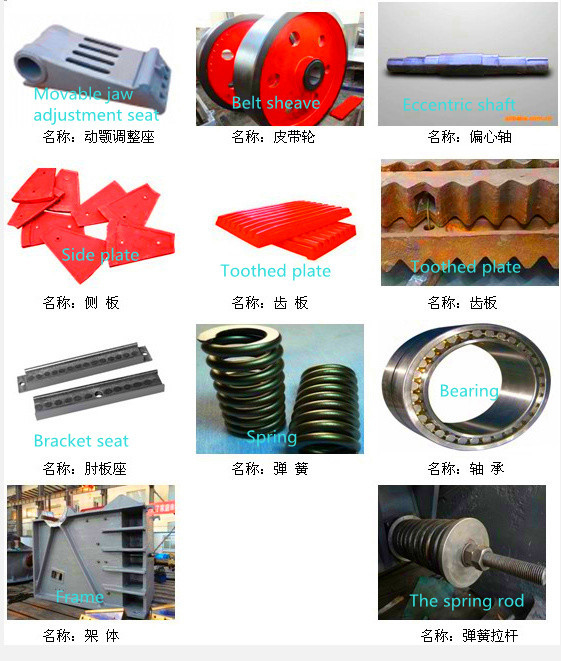

Cuerpo del capítulo, placa de soporte, placa lateral de la guarnición, placa fija del diente, placa de bafle, ayuda, asiento de la diapositiva, cuña, barra del tirón, bandeja delantera, cojín del soporte

(2) movimiento el mandíbula

Polea de correa, hierro del contrapeso, a través de la cubierta, anillo de la parada, manga del lacre, manga del cono, glándula, anillo de aceite de la parada, eje excéntrico, mandíbula móvil, cubierta de extremo del eje, placa móvil del diente del mandíbula, cojín de palanca, rueda volante

(3) departamento liso

Estación seca manual del aceite, filtro, alimentador del aceite

(4) biela

Soporte, cabeza de la biela, biela, soporte

(5) barra del tirón

Tire de la barra, primavera, asiento de la diapositiva
