Secador de estructura simple con amplia aplicación
Los secadores son equipos básicos en industrias como el procesamiento de minerales, materiales de construcción, metalurgia y productos químicos, utilizados principalmente para secar materiales con un contenido de humedad específico o tamaño de partícula.Máquinas de secar rotativas, en particular, han ganado una amplia aplicación debido a su gran adaptabilidad a los materiales, capacidad para secar una variedad de materiales, estructura simple y funcionamiento estable y confiable.
Los secadores tienen una amplia gama de aplicaciones, secando eficientemente una variedad de materiales, incluida la escala de óxido de hierro, el lodo, el coque, las limaduras de hierro crudo, el concentrado de cobre, el carburo de silicio en polvo,minerales de tierras raras, mineral de mercurio en polvo, mineral de estaño en polvo, mineral de cobalto en polvo, mineral de níquel en polvo, mineral de manganeso en polvo, mineral de yeso en polvo, bentonita, kaolina, mineral de hierro refinado, concentrado de plomo, coke de petróleo, mineral de oro en polvo,escoria de acero, escoria de agua, mineral de fluorita, arena marina y arena de río.
Características estructurales del equipo

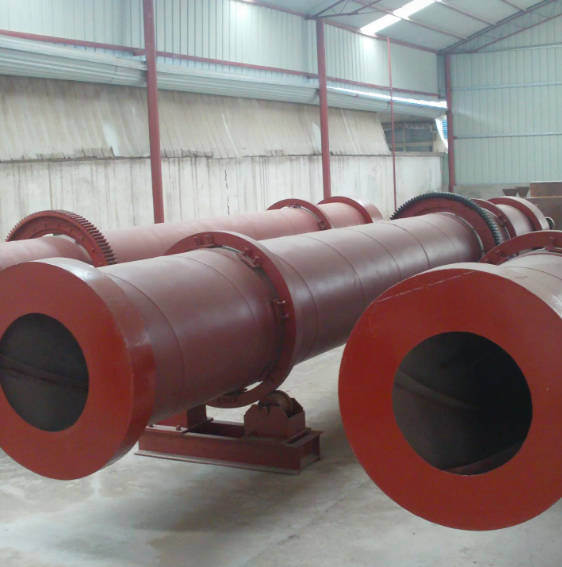

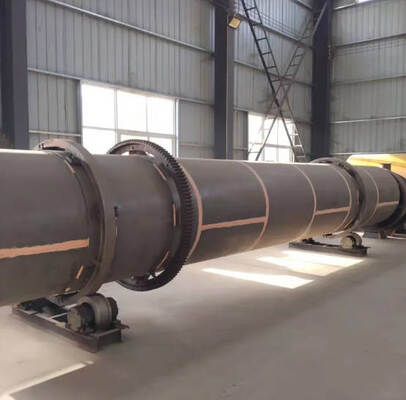

Esta serie de secadores incluye secadores de tambor, secadores rotativos, secadores de arena, secadores de lignito, secadores de arena de río, etc. La estructura central consiste principalmente en componentes clave como el cuerpo del tambor,anillo de engranajes grande, pequeños engranajes, rodillos de apoyo, rodillos de empuje, neumáticos y ejes de rodillo de apoyo.
Principio de funcionamiento del equipo: el motor eléctrico transmite la energía a través de una cinta en V. Después de una reducción en dos etapas por un reductor, el pequeño engranaje impulsa el anillo de engranajes grande,conducir el cuerpo del tambor a girar sin problemas a la velocidad diseñada, garantizando un calentamiento y un secado uniformes del material interior.
Tipos y características principales
1Máquina de secar con tambor rotativo
Los secadores de tambor rotativos se utilizan ampliamente en materiales de construcción, metalurgia, química, cemento y otras industrias.y también puede utilizarse para secar fertilizantes con cierto contenido de humedad y tamaño de partículas en la producción de fertilizantes compuestos.

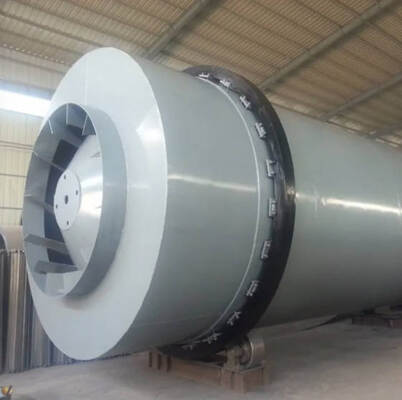

El equipo consiste principalmente en un cuerpo giratorio, placas de elevación, dispositivo de transmisión, dispositivo de soporte y anillos de sellado, que poseen ventajas tales como estructura razonable, excelente fabricación,alto rendimientoLa distribución y el diseño del ángulo de las placas de elevación son científicos, lo que garantiza un rendimiento estable, una alta utilización de la energía térmica,secado de material uniforme, baja frecuencia de limpieza y mantenimiento conveniente.
2Los secadores rotativos son altamente adaptables a diversos materiales, satisfaciendo las necesidades de secado de diversos materiales.y materiales mixtos, y también son adecuados para la metalurgia, la minería, la energía, la química y las industrias alimentarias.
Este equipo es sencillo y fiable de operar, tiene un excelente sellado a prueba de polvo y es fácil de mantener,lo que lo convierte en un equipo de secado ampliamente utilizado en la industria del cemento y los sectores industriales relacionados.
3Los secadores de tambores rotativos se utilizan en múltiples industrias, incluidas la alimentación, los piensos, la química, la farmacéutica y la minería.
Flujo de trabajo: después de la deshidratación, el material húmedo entra en el secador y es derribado por elevadores distribuidos uniformemente dentro del tambor,garantizar el contacto total con el aire caliente y acelerar la transferencia de calor y masa durante el secadoBajo la acción combinada de los elevadores inclinados y el flujo de aire caliente, el material se descarga como producto terminado desde el otro extremo del equipo a través de una válvula de descarga en forma de estrella.
Esta máquina es adecuada para secar varios tipos de materiales de desecho con un contenido de humedad inferior al 85%, como granos de cerveza, residuos de soja, cáscaras de maíz rociadas, lodo de carbón y espuma de frutas.Tiene efectos significativos en la expansión de los recursos alimentarios, reduciendo los costes de reproducción y minimizando la contaminación ambiental.
Parámetros del productoHorno giratorio de cemento
(1) Parámetros técnicos de las secadoras giratorias de la serie H, secadoras de cilindros, secadoras de tambor, secadoras giratorias
| Específico del producto | Volumen del tambor ((m3) | Capacidad de producción (t/h) | Ángulo de instalación ((%) | Temperatura máxima de admisión
(°C) | Potencia del motor principal (kw) | En total peso (t) |
| F1,2 por 8.0 | 9.0 | 1.9-2.4 | 3 y 5 | 700 a 800 | 7.5 | 9 |
| Φ1,2 × 10 | 11.3 | 2.4-3.0 | 3 y 5 | 700 a 800 | 7.5 | 11 |
| Φ1,5 × 12 | 21.2 | 4.5 y 5.7 | 3 y 5 | 700 a 800 | 15 | 18.5 |
| Φ1,5 × 14 | 24.7 | 5.3-6.6 | 3 y 5 | 700 a 800 | 15 | 19.7 |
| Φ1,5 × 15 | 26.5 | 5.7-7.1 | 3 y 5 | 700 a 800 | 15 | 20.5 |
| F1,8×12 | 30.5 | 6.5 a 8.1 | 3 y 5 | 700 a 800 | 18.5 | 21.5 |
| F1,8×14 | 35.6 | 7.6-9.5 | 3 y 5 | 700 a 800 | 18.5 | 23 |
| Φ2,2 × 12 | 45.6 | 9.7-12. ¿Qué quieres decir?2 | 3 y 5 | 700 a 800 | 22 | 33.5 |
| Φ2,2 × 14 | 53.2 | 11.4 a 14.2 | 3 y 5 | 700 a 800 | 22 | 36 |
| Φ2,2 × 16 | 60.8 | 13.0 a 16.2 | 3 y 5 | 700 a 800 | 22 | 38 |
| F2.4×14 | 63.3 | 13.5 a 16.9 | 3 y 5 | 700 a 800 | 37 | 45 |
| F2.4×18 | 81.4 | 17.4-21.7 | 3 y 5 | 700 a 800 | 37 | 49 |
| F2.4×20 | 90.4 | 19.3-24.1 | 3 y 5 | 700 a 800 | 45 | 54 |
| F2.4×22 | 99.5 | 21.2-26. ¿Qué quieres decir?5 | 3 y 5 | 700 a 800 | 45 | 58 |
| F2.6×24 | 127.4 | 27.4 a 34.0 | 3 y 5 | 700 a 800 | 55 | 73 |
| F3.0×20 | 141.3 | 30.1-37. ¿Qué quieres decir?7 | 3 y 5 | 700 a 800 | 75 | 85 |
| F3.0×25 | 176.6 | 37.7-47. ¿Qué quieres decir?1 | 3 y 5 | 700 a 800 | 75 | 95 |
| Φ3,2 × 25 | 201 | 42.9-53. ¿Qué quieres decir?6 | 3 y 5 | 700 a 800 | 90 | 110 |
| F3,6 × 28 | 285 | 60.8-76.0 | 3 y 5 | 700 a 800 | 160 | 135 |
(2) Parámetros técnicos de las secadoras de transferencia de calor indirecta
Punto de trabajo
Diámetro del tambor x longitud | Fuera del diámetro del tambor
(mm) | Dentro del diámetro del tambor
(mm) | longitud del tambor
(m) | Volumen del tambor
(m3) | Pendiente del tambor | Tipo de tabla de elevación | Temperatura máxima de admisión
(°C) | Dimensiones (m) |
F1,5 × 15 m
Φ1,5 × 17 m
Φ1,5 × 19 m | 1500 | 500 | 15
17
19 | 20.27
22.97
25.68 | Entre el 3-5% | Tipo de elevación | 850 | 16.2 por 2.7 por 2.7
18.2 por 2.7 por 2.7
20.0 por 2,9 por 2.9 |
F1,8 × 21 m
F1,8 × 23 m
F1,8 × 25 m | 1800 | 650 | 21
23
25 | 35.91
39.33
42.75 | Entre el 3-5% | Tipo de elevación | 850 | 22.5 por 2,7 por 2.7
24.5 por 2,9 por 2.9
26.5 por 2,9 por 2.9 |
Φ2,2 × 21 m
Φ2,2 × 23 m
Φ2,2 × 25 m | 2200 | 800 | 21
23
25 | 58.10
63.61
69.15 | Entre el 3-5% | Tipo de elevación | 850 | |
Presentación del producto del horno rotativo de cemento
Horno giratorio de cemento
Pregunta y respuesta
P: ¿Por qué creemos en Luoyang Zhongtai Industries Co., Ltd.:
R: 1. más de 30 años de experiencia.
2Somos el proveedor profesional líder de maquinaria minera, maquinaria de construcción, máquinas de fundición y piezas forjadas.
3Todos los productos han obtenido el certificado de gestión de calidad ISO9901:2000 y los certificados CE, ROHS.
P: ¿Tiempo de entrega?
R: El tiempo de entrega de las piezas es de 1-2 meses, las máquinas de 2-3 meses.
P: ¿Cuáles son las condiciones de pago?
A: Se aceptan los tipos de pago: T/T, L/C, Western union, efectivo.
30% de depósito al firmar el contrato, pago completo antes del envío
