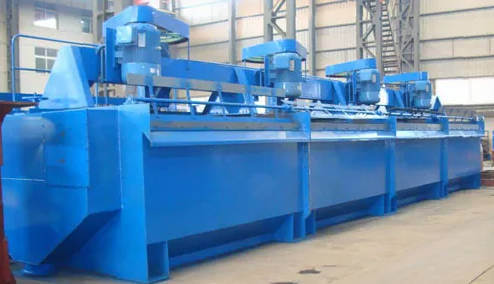

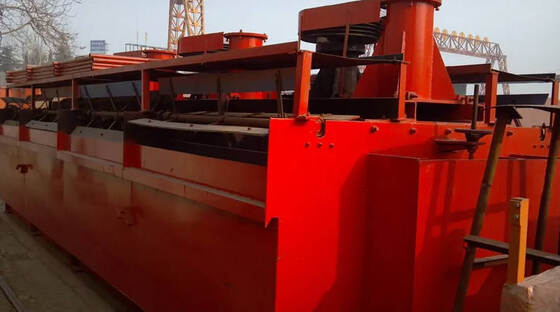

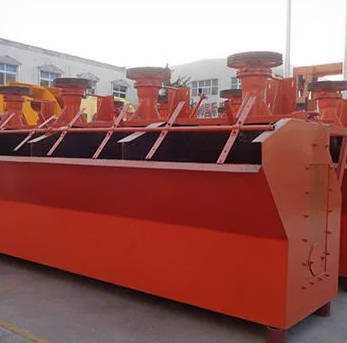

Máquina de flotación con gran volumen de succión de aire y bajo consumo de energía de funcionamiento
La máquina de flotación es el equipo básico en las operaciones de procesamiento de minerales. Se utiliza ampliamente para la separación y purificación de metales no ferrosos y ferrosos.También puede satisfacer las necesidades de procesamiento de flotación de minerales no metálicos como el carbón.Es adecuado para múltiples tipos de escenarios de beneficiamiento mineral y tiene una amplia gama de aplicaciones.
Este equipo tiene las ventajas significativas de un gran volumen de aspiración de aire y un bajo consumo de energía de funcionamiento.succión de estiércolPuede formar de forma independiente un circuito de flotación completo sin ningún equipo auxiliar.hacer el ajuste del proceso flexible y conveniente, y puede adaptarse rápidamente a los cambios de proceso según las necesidades de procesamiento de minerales.
En términos de diseño estructural, la máquina de flotación adopta un cuerpo de tanque en forma de U, un eje hueco inflable y una estructura de estator suspendido.El núcleo está equipado con un nuevo impulsor cónico - las hojas del impulsor están diseñadas en ángulo hacia atrás, similar a la estructura del impulsor de la bomba centrífuga de alta velocidad específica. Tiene las características de un gran volumen de elevación de estiércol, una pequeña cabeza de presión de salida y un bajo consumo de energía de operación.La estructura general es simple y fácil de mantener más tardeAl mismo tiempo, la cavidad del impulsor está equipada con un distribuidor de aire cilíndrico poroso, que puede dispersar el aire de forma uniforme en la mayoría de las áreas de las palas del impulsor con antelación.aumento considerable de la interfaz de contacto entre el estiércol y el aire, y mejora la eficiencia de la reacción de flotación.
Principio de trabajo
Cuando la máquina de flotación está en funcionamiento, el impulsor gira a alta velocidad para formar una presión negativa,y el estiércol en el tanque se aspira en la brecha de la hoja desde el fondo del tanque desde el extremo inferior del impulsor de todos los ladosAl mismo tiempo, el aire de baja presión suministrado por el soplador pasa a través del eje hueco y el distribuidor de aire del impulsor y entra sincrónicamente en el interior del impulsor.Después de que el estiércol y el aire se mezclan completamente entre las hojas y la reacción de mineralización se completa, el material mezclado se empuja oblicuamente hacia arriba desde la periferia de la mitad superior del impulsor y se difunde a todo el tanque después de haber sido estabilizado y orientado por el estator.
Las burbujas mineralizadas se elevan a la zona estable de espuma del tanque bajo la acción de la flotabilidad.la espuma calificada se desborda de la presa de desborde y entra en el tanque de espuma para completar la recolección de concentrado- una parte del estiércol vuelve a fluir hacia la parte inferior del impulsor, se agita y se vuelve a mezclar para formar nuevas burbujas mineralizadas que participan en el ciclo de flotación;el estiércol restante que no haya completado la flotación fluye hacia el siguiente tanque para continuar el funcionamiento hasta el final del proceso de flotación, y finalmente forma relaves y se descarga.
Parámetros del producto de los equipos de procesamiento de mineral
(1) Máquina de flotación SF
| Modelo |
SF0. ¿Qué quieres decir?37 |
SF0. ¿Qué quieres decir?7 |
Es el SF1.2 |
SF2.8 |
SF4 |
SF8 |
| Capacidad mínima3) |
0.37 |
0.7 |
1.2 |
2.8 |
4 |
8 |
| Diámetro del impulsor ((mm) |
300 |
350 |
450 |
550 |
650 |
760 |
| Capacidad de producción (m3/min) |
0.2 a 0.4 |
0.3-0.9 |
0.6-1.2 |
1.5-3.5 |
0.5-4 |
4 a 8. |
| Velocidad de rotación del impulsor (r/min) |
352 |
400 |
312 |
268 |
238 |
191 |
| El motor |
Modelo |
1Y90L-4 |
1Y100L2-4 |
1Y132M2-6 |
Las condiciones de los vehículos de las categorías M1 y M2 |
Las condiciones de los requisitos de seguridad de los vehículos de las categorías M1 y M2 |
1Y250M-8 |
| 2Y90S-4 |
2Y90S-4 |
2Y90S-4 |
2Y90S-4 |
2Y90L-4 |
Las condiciones de los requisitos de seguridad de los equipos de ensayo |
| Potencia (kW) |
①1.5 |
①3 |
①5.5 |
①11 |
①15 |
①30 |
| ②1.1 |
②1.1 |
②1.1 |
②1.1 |
②1.5 |
②1.5 |
| Dimensiones (mm) |
700 × 700 × 750 |
Se trata de una serie de medidas de control. |
Se trata de un sistema de control de las emisiones de gases. |
Se trata de un sistema de control de las emisiones de gases. |
Se trata de un sistema de control de la calidad. |
2200 × 2900 × 1400 |
| Peso en una sola cavidad ((kg) |
468 |
600 |
1373 |
2338 |
2660 |
4486 |
Presentación del productoEquipo de procesamiento de mineral
Equipo de procesamiento de mineral
Cuotas de calidad
P: ¿Por qué creemos en Luoyang Zhongtai Industries Co., Ltd.:
R: 1. más de 30 años de experiencia.
2Somos el proveedor profesional líder de maquinaria minera, maquinaria de construcción, máquinas de fundición y piezas forjadas.
3Todos los productos han obtenido el certificado de gestión de calidad ISO9901:2000 y los certificados CE, ROHS.
P: Tiempo de entrega:
R: El tiempo de entrega de las piezas es de 1-2 meses, las máquinas de 2-3 meses.
P: Condiciones de pago:
A: Aceptamos el tipo de pago: T/T, L/C, Western union, en efectivo. Depósito del 30% al firmar el contrato. Pago completo antes del envío.
P: ¿Garantia de calidad?
R: Tiempo de garantía: un año para la maquinaria principal. Si algo está mal, proporcionaremos el asesoramiento técnico y encontraremos una solución inmediatamente.Para los que usan piezas garantizamos piezas de alta calidad para el suministro a largo plazo.
P: ¿Después del servicio de ventas?
R: Podemos suministrar guía técnica para las máquinas que realizan pruebas y mantenimiento de piezas si el usuario final lo necesita.
