Estructura sencilla Ejecución fácil Manual Prensa de filtro Jack

Ampliación de imagen : Estructura sencilla Ejecución fácil Manual Prensa de filtro Jack

Datos del producto:

Lugar de origen:	Henan China
Nombre de la marca:	ZTIC
Certificación:	ISO\CE
Número de modelo:	Equipo de aderezo de mineral

Pago y Envío Términos:

Cantidad de orden mínima:	1 conjunto
Precio:	negotiated
Detalles de empaquetado:	Empaque estándar o de acuerdo con el requisito del cliente

Contacto

Descripción detallada del producto

Condición:	Nuevo	Garantía:	12 meses
Área:	1(㎡)	Tamaño de placa:	Las demás:
Puerto:	Qingdao China	Clasificación:	Equipo de aderezo de mineral
Espesor:	30 mm

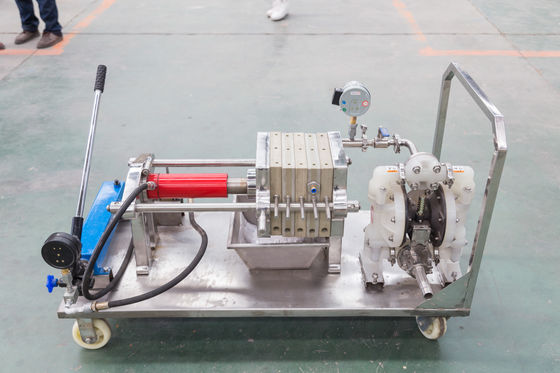

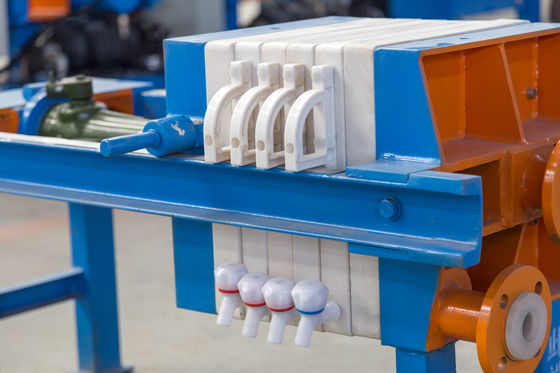

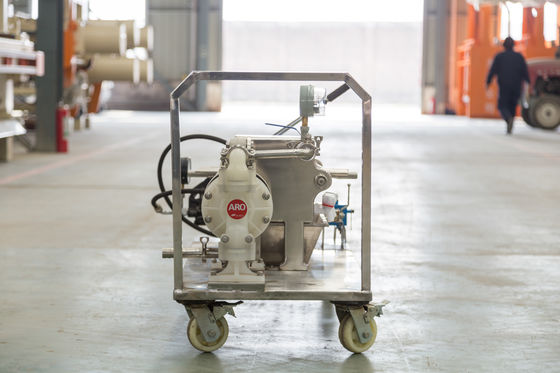

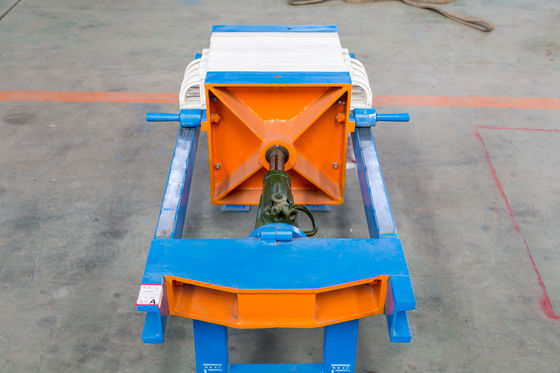

Estructura Simple Manual de Funcionamiento de la Prensa de Filtro con Gato

La prensa de filtro con gato manual es un dispositivo de filtración a presión intermitente. Un tornillo accionado por un gato mecánico o un volante comprime las placas de filtro para formar una cámara de filtro sellada, logrando la separación sólido-líquido. El dispositivo consta principalmente de tres componentes principales: un marco (que incluye placas de empuje, placas de compresión y viga principal), una unidad de filtro (placas de filtro y tela filtrante) y un mecanismo de compresión (volante, engranaje helicoidal o gato de tornillo).

Ámbito de aplicación: Generalmente utilizado para prensas de filtro a escala de laboratorio con áreas de filtración que van de 1 a 40 metros cuadrados.

Características del producto: Características estructurales:

La prensa de filtro tipo gato de tornillo emplea un gato de tornillo como su mecanismo de compresión, con una estructura simple, operación conveniente, sin necesidad de energía y una practicidad rentable.

Parámetros del producto de Equipos de preparación de minerales

Datos técnicos de la prensa de filtro empotrada

Modelo				Área de filtro(㎡)	Tamaño de la placa (mm)	Espesor de la torta (mm)	Volumen de la cámara de filtro (L)	Placa XMber (uds)	Número de marco (uds)	Presión de filtración (Mpa)	Peso (kg)	Dimensiones LAH (mm)	Tamaño de la base (mm)
													L	B	D	H
B	A	Q1/320-30U	B	1	380*380	30	15	4	5	≤0.5	500	1180570660	1010	280	570	470
	M		K
B	A	Q2/320-30U	B	2			31	9	10		545	1620570660	1310
	M		K
B	A	Q3/320-30U	B	3			46	14	15		570	1920570660	1610
	M		K
B	A	Q4/450-30U	B	4	500*500		60	9	10		798	1750800900	1400	390	820	560
	M		K
B	A	Q6/450-30U	B	6			91	14	15		858	2050800900	1700
	M		K
B	A	Q8/450-30U	B	8			121	19	20		918	2350800900	2000
	M		K
B	A	Q10/450-30U	B	10			151	24	25		978	2650800900	2300
	M		K
B	A	Q12/450-30U	B	12			182	29	30		1038	2950800900	2600
	M		K
B	A	Q15/450-30U	B	15			225	36	37		1122	3370800900	3020
	M		K
B	A	Q16/450-30U	B	16			243	39	40		1158	3560800900	3200
	M		K
B	A	Q15/630-30U	B	15	710*710		226	18	19		1579	246011101190	2080	560	1110	700
	M		K
B	A	Q20/630-30U	B	20			297	24	25		1796	282011101190	2440
	M		K
B	A	Q30/630-30U	B	30			452	37	38		2258	360011101190	3220
	M		K
B	A	Q40/630-30U	B	40			595	49	50		2893	442011101190	4040
	M		K

Datos técnicos de la prensa de filtro de placas y marcos

Modelo					Área de filtro (m²)	Tamaño de la placa (mm)	Espesor de la torta (mm)	Volumen de la cámara de filtro (U)	NO. de placa (uds)	Presión de filtración (Mpa)	Peso (Kg)	Dimensiones LAH (mm)	Tamaño de la base (mm)
													L	B	D	H
X	A	Q1/320-30U	B		1	380*380	30	15	4	≤0.6	490	1230570660	920	280	570	470
	M		K
X	A	Q2/320-30U	B		2			31	9		528	1455570660	1145
	M		K
X	A	Q3/320-30U	B		3			46	14		550	1680570660	1370
	M		K
X	A	Q4/320-30U	B		4	500*500		60	9	≤0.6	780	1630800900	1280	390	800	560
	M		K
X	A	Q6/320-30U	B		6			91	14		830	1880800900	1530
	M		K
X	A	Q8/320-30U	B		8			121	19		880	2130800900	1780
	M		K
X	A	Q10/450-30U		B	10			151	24		930	2380800900	2030
	M			K
X	A	Q12/450-30U		B	12			182	29		980	2630800900	2280
	M			K
X	A	Q15/450-30U		B	15			225	36		1030	2980800900	2630
	M			K
X	A	Q16/450-30U		B	16			243	39		1050	3130800900	2780
	M			K
X	A	Q15/630-30U		B	15	700*700		226	18	≤0.6	1257	225010801060	1870	560	910	700
	M			K
X	A	Q20/630-30U		B	20			297	24		1347	255010801060	2170
	M			K
X	A	Q30/630-30U		B	30			452	37		1693	320010801060	2820
	M			K
X	A	Q40/630-30U		B	40			595	49		2193	390010801060	3520
	M			K
