Clasificación multicapa de placas de acero resistentes al desgaste de pantalla vibratoria para minería

Pantalla Vibratoria para Placa de Acero Resistente al Desgaste para Minería Clasificación Multicapa

Introducción
Este es un dispositivo de separación mecánica por filtración utilizado para el tratamiento de sólidos en suspensión. Consiste en una pantalla y un vibrador. El tamaño de la pantalla se indica por el tamaño de la malla, con tamaños de malla inferiores a 50 considerados gruesos y 80 mallas y superiores considerados finos. El vibrador es una rueda excéntrica que gira bajo la influencia de un motor, lo que hace que el marco de la pantalla vibre. A medida que la suspensión fluye sobre la superficie de la pantalla, las partículas sólidas más gruesas se retienen y se descargan desde un extremo a lo largo de la superficie inclinada. Las partículas sólidas más finas, junto con el líquido de la suspensión, fluyen a través de los orificios de la pantalla hacia la piscina de suspensión.

Aplicaciones
Esta serie es adecuada para deshidratar, eliminar medios, deslodar y clasificar diversos materiales en carbón, metalurgia, procesamiento de minerales, generación de energía, industria ligera y producción de azúcar. Ofrece una alta capacidad de procesamiento y eficiencia de cribado.

Principio de funcionamiento
El tamiz funciona arrojando continuamente el material hacia arriba en ángulo sobre la superficie de la pantalla bajo la acción de fuerzas de agitación. El material se afloja durante la elevación, y la colisión con la superficie de la pantalla obliga a las partículas iguales o menores que las aberturas de la pantalla a pasar, logrando la deshidratación, separación o clasificación.

Principio de autosincronización:El vibrador de la pantalla tipo B no tiene conexión forzada, y no hay engranajes entre los dos ejes. Para asegurar que la pantalla vibre a lo largo de una trayectoria recta, los dos ejes deben operar en estricta sincronización y en direcciones opuestas. Esto se logra naturalmente en un sistema vibratorio como una pantalla de doble eje.

Principio de funcionamiento del amortiguador:Tanto en estado de funcionamiento como en estado de estacionamiento, el bloque de goma no contacta la abertura de la base. Ejerce presión simétrica sobre la caja de la pantalla, manteniendo una posición estable y eliminando la vibración lateral y la torsión.

Cuando la caja de la pantalla vibra durante la vibración resonante estacionada, la amplitud de la caja de la pantalla excede el espacio entre el bloque de goma y la abertura de la base. En este punto, la vibración debe superar la fricción dinámica entre el bloque de goma y la caja de la pantalla. El amortiguamiento por fricción disipa parte de la energía cinética, limitando la amplitud resonante a dentro de tres veces la amplitud de funcionamiento. La fuerza de amortiguación se ajusta utilizando un tornillo de ajuste.

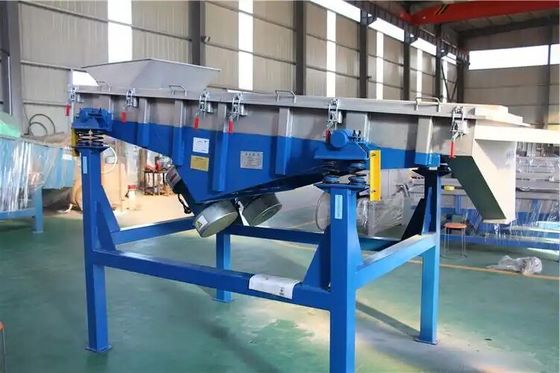

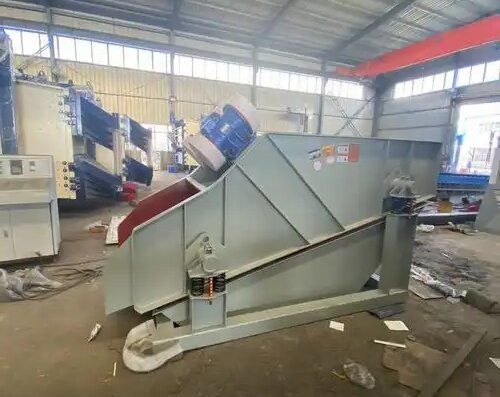

Visualización del producto

Parámetros del producto
