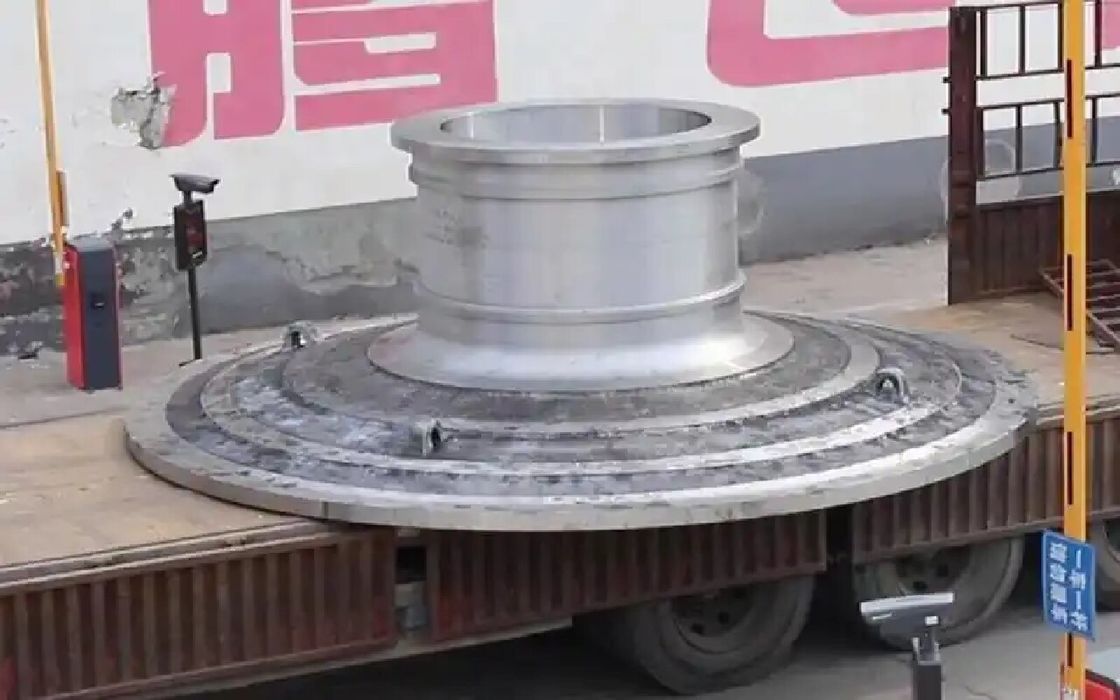

Fundición Integrada de Eje Hueco y Tapa de Extremo de Molino de Bolas de Aleación Resistente al Desgaste

Fundición integrada de eje hueco y cubierta de extremo de molino de bolas de aleación resistente al desgaste

Introducción del producto de piezas de maquinaria ZTIC

La cubierta de extremo del molino de bolas es un componente importante del molino de bolas, ubicado en ambos extremos del cilindro. Su función principal es soportar los materiales, el cilindro y el medio, y soportar la fuerza y el momento generados durante el funcionamiento del molino de bolas. El diseño y la calidad de fabricación de la cubierta de extremo afectan directamente al rendimiento general y la estabilidad del molino de bolas.

Las cubiertas de extremo de entrada y salida del molino de bolas son uno de los componentes principales del molino de bolas producido por nuestra fábrica. El material de la cubierta de extremo es ZG270-500.

La resistencia de la sección peligrosa de la cubierta de extremo del molino de bolas es el primer problema a considerar en el diseño y la selección de la cubierta de extremo, porque el cilindro del molino de bolas, bastante pesado, está soportado por la cubierta de extremo en el cojinete principal.

La cubierta de extremo de un molino de bolas generalmente tiene una forma ligeramente cónica. Este diseño tiene en cuenta la configuración del cojinete principal, la resistencia a la flexión del muñón y para evitar que el engranaje grande colisione con la base del cojinete principal. Las cubiertas de extremo de los molinos de bolas grandes y medianos están hechas principalmente de acero fundido, mientras que las de los molinos de bolas pequeños están hechas de hierro dúctil. Para garantizar la concentricidad del eje de la cubierta de extremo y el eje del cilindro, la cubierta de extremo y el muñón generalmente se funden como uno solo. Sin embargo, cuando la capacidad del equipo de fundición es insuficiente, también se pueden fundir por separado, procesar y luego sujetar juntos, y finalmente someterse a procesamiento mecánico.

Parámetros del producto

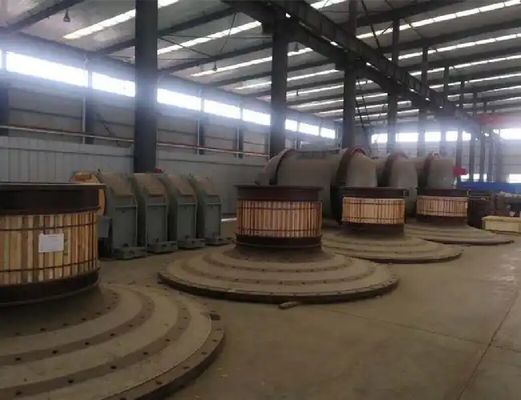

Visualización del producto
