Descripción del producto
El molino de barras es un equipo industrial importante, utilizado principalmente para el trituración y molienda fina de materiales.Las barras de acero se instalan como medios de moliendaBajo el impacto y la acción de molienda de las barras de acero, los materiales se trituran.
Composición estructural
Está compuesto principalmente por un motor, un reductor principal, una parte de transmisión, una parte de cilindro, un rodamiento principal, una parte de transmisión de baja velocidad, una parte de alimentación, una parte de descarga, un sello de anillo,una estación de lubricación de aceite fino, lubricación por chorro de engranajes grandes y pequeños, una parte de fundación, etc.
Principio de trabajo
El motor es accionado por un reductor y el engranaje grande circundante para la transmisión de reducción, o conduce directamente el cilindro a girar por un motor síncrono de baja velocidad.
Bajo la acción de la fuerza centrífuga y la fricción, los medios de molienda se levantan a una cierta altura y luego caen para aplastar los materiales.
Área de aplicaciónDe molino de molienda de mineral
Minería: Se utiliza para triturar y moler minerales, proporcionando materias primas básicas para los procedimientos de procesamiento de minerales posteriores.
Materiales de construcción: En el proceso de producción de cemento, se utiliza para moler materias primas como piedra caliza y arcilla.
Industria química: realizar un procesamiento refinado de las materias primas químicas para garantizar la calidad y el rendimiento del producto.
Características del molino de molienda de mineral
- El molino cilíndrico adopta el tipo de conducción: conducción de borde, conducción central, conducción de borde con malla multipunto, etc.accionados por un motor asíncrono, un motor de reducción y un engranaje, así como por un motor sincrono, un engranaje de aire y un engranaje.
- Generalmente soportado por un rodamiento de presión estático-dinámico en ambos extremos.También se pueden utilizar rodamientos estaico-dinámicos de zapatilla simple o dobleEl arbusto está hecho por la máquina NC.
- El gran engranaje abierto está diseñado utilizando el estándar AGMA, Equipado con una carcasa de engranaje sellada de forma fiable y un sistema de lubricación automática de pulverización de grasa.
- La cáscara es una parte clave de un molino.
- La cáscara se soldó automáticamente, inspeccionada por ultrasonidos, totalmente recocida y mecanizada por grandes máquinas herramientas especiales en una sola maniobra; hay sello especial en las partes de conexión estático-dinámica,ch como saltador de alimentación y descarga, trunnion, etc., para evitar las fugas de aceite y de estiércol;
- El revestimiento es de material resistente al desgaste elaborado por nuestra empresa, que ha sido especialmente tratado térmicamente, con alta dureza y larga vida útil.También se pueden utilizar otras piezas de fundición resistentes al desgaste o revestimiento de caucho;
- Hay un motor de velocidad baja para molinos medianos y grandes;
- La estación de lubricación de alta y baja presión está equipada para molinos medianos y grandes.
- El sistema de control y protección está controlado por un PLC.
Parámetros técnicos del molino de molienda de mineral
| Modelo | Diámetro del cilindro
(mm) | Duración del cilindro
(mm) | Volumen efectivo
(m3) | Velocidad del molino
(r/min) | Carga de los medios de molienda (t) | Motor eléctrico | Tamaño
¿ Qué es eso?
(m) | Peso
(T) |
Potencia del motor
(kW) | Velocidad
(r/min) |
| MB15×30 | 1500 | 3000 | 5 | 23 | 8 | 75 | 743 | 7.6 por 3,4 por 2.8 | 20 |
| MB17×30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7.6 por 3,5 por 3.1 | 40.4 |
| MB21×30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8.7 por 4.8 por 4.4 | 48 |
| MB21 × 36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9.5 por 4 por 4.7 | 52.5 |
| MB24×30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8.5 por 4,2 por 4.6 | 58 |
| MB27 × 36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12 por 5,7 por 4.7 | 70 |
| MB30×40 | 3000 | 4000 | 25.9 | 16.2 | 50 | 500 | 187 | 12.6 por 6.1 por 4.9 | 89 |
| MB32×45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16 por 8 por 5.6 | 111.5 |
| MB32×48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12 × 7 × 6 | 121.2 |
| MB36×54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16 por 8 por 6.7 | 155 |
| MB38 × 52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15 por 8,27 por 6.21 | 175 |
| MB38 × 58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15.6 por 8.27 por 7.21 | 156 |
| MB40 × 60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18.2 por 9.00 por 7.5 | 163 |

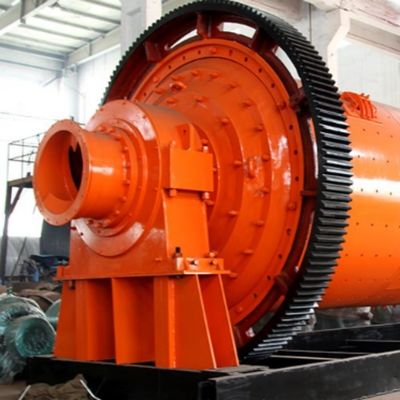

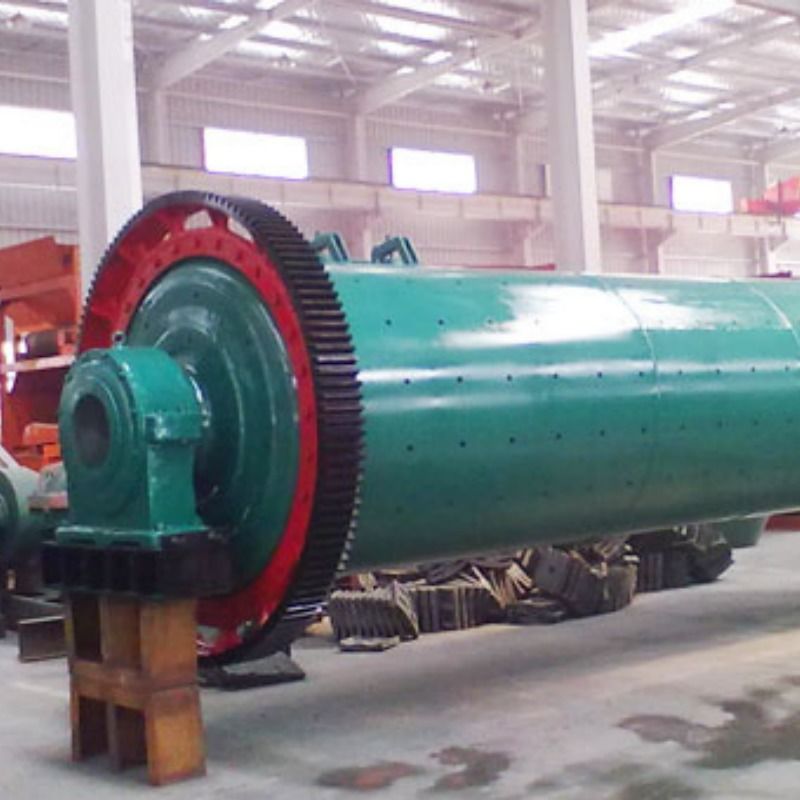

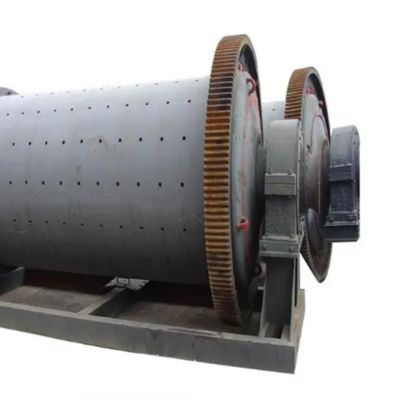

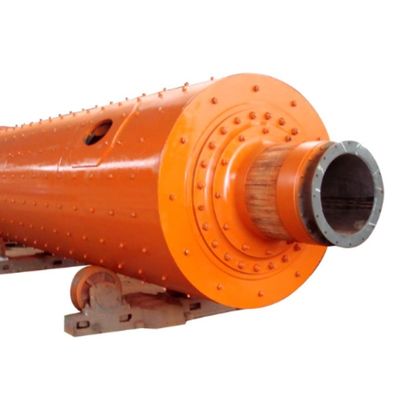

Presentación del producto del molino de molienda de mineral
Servicio posventa
ZTIC Heavy Industries es su socio de negocios en el mercado de posventa.
ZTIC capaz de proporcionar:
1. PARTES de repuesto de ingeniería - Diseño y fabricación
2. Fundiciones de fundición de acero y hierro de gran volumen
3. ENORME capacidad de maquinaria
4. PROGRAMAS de formación
5- Programas de mantenimiento preventivo
6Servicios de mantenimiento preventivo
7. PROGRAMAS de mantenimiento completos
Los ingenieros de servicio de campo de ZTIC están capacitados específicamente en los productos del grupo de marcas CITIC, pero son capaces de realizar el servicio de otras marcas OEM.
Nuestros técnicos están equipados con el equipo de diagnóstico tecnológico más avanzado disponible para resolver problemas con su equipo para optimizar el rendimiento y minimizar el tiempo de inactividad.
ZTIC también tiene una amplia capacidad para suministrar todos los consumibles y piezas de repuesto eléctricas / mecánicas que necesita.
