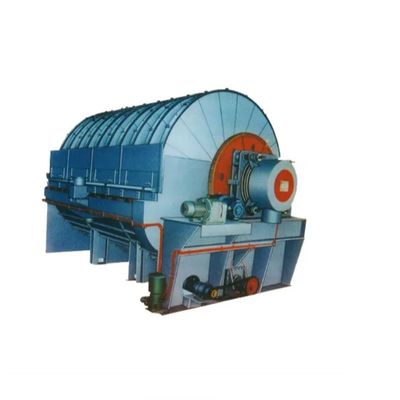

Estructura compacta y operación confiable del filtro de disco serie GPY
El filtro de disco serie GPY es un equipo de separación sólido-líquido de alta eficiencia, utilizado principalmente para la deshidratación y separación sólido-líquido de materiales de grano fino.
Propósito
Se utiliza principalmente para deshidratar materiales de grano fino como carbón limpio de flotación y relaves de 0-0,5 mm, y también se puede utilizar para la separación sólido-líquido en campos como la metalurgia, la ingeniería química, el petróleo y el tratamiento de aguas residuales.
Principio de funcionamiento
Mediante la diferencia de presión formada por la bomba de vacío, se forma una torta de filtro en la tela filtrante. La fase líquida se descarga a través de la torta de filtro y la tela filtrante, logrando la separación sólido-líquido. La torta de filtro pasa por la zona de secado para eliminar la mayor parte de la humedad, luego es soplada por aire comprimido en la zona de soplado de aire y, finalmente, se descarga mediante el raspador, completando un ciclo.
Características principales
El dispositivo de transmisión tiene una estructura compacta, un funcionamiento fiable y puede regularse la velocidad de forma continua.
2. Se instala un acoplamiento de par limitado para proporcionar protección contra sobrecargas, lo que garantiza el funcionamiento seguro y fiable de la máquina principal.
3. El eje central es de estructura soldada, que es ligero, tiene buena rigidez, alta resistencia y una gran capacidad de descarga de filtrado. El buje está hecho de material compuesto SP, que es ligero y resistente al desgaste.
4. Adopta un nuevo tipo de placa de sector de plástico de punto de estrella, que es ligera, de alta resistencia, buena hidrofobicidad, alta tasa de apertura, excelente en deshidratación y eliminación de tortas, bajo contenido de humedad de la torta de filtro, larga vida útil, resistente a la corrosión y conveniente para la decoración.
5. Se adopta tela filtrante tejida con alambre de acero inoxidable, que tiene un buen efecto de filtración, bajo contenido de humedad de la torta de filtro, alta tasa de desprendimiento de torta y larga vida útil.
6. Se adopta la caja de relleno sellada flotante del agitador del impulsor, que permite que el eje del agitador tenga un cierto grado de flotación, proporcionando un buen efecto de sellado y facilitando la sustitución de las piezas de sellado.
7. El uso simultáneo de dispositivos de soplado de aire instantáneo y descarga de raspador suspendido no solo garantiza una alta tasa de descarga de torta (que alcanza más del 90%), sino que también permite que el raspador se balancee junto con el disco filtrante, manteniendo un buen estado de fuerza en el disco filtrante y reduciendo la carga en la unidad principal.
Además de las ventajas anteriores, la nueva serie de productos GPY20-120 tiene dimensiones de base y dimensiones de puerto de descarga diseñadas de acuerdo con los productos PG, lo que es conveniente para la renovación de fábricas antiguas y la renovación de equipos.
Equipo Datos técnicos:
| |
Unidad |
GPY-40 |
GPY-60 |
GPY-80 |
GPY-100 |
GPY-120 |
| Área de filtro |
m2 |
40 |
60 |
80 |
100 |
120 |
| Diámetro del dial |
mm |
2700 |
| Número de discos |
|
4 |
6 |
8 |
10 |
12 |
| Velocidad del husillo |
r/min |
1-0.167 |
0966-0.215 |
| Potencia del motor principal |
Kw |
2.2 |
4 |
| Velocidad del agitador |
r/min |
73 |
| Tasa de trabajo del motor de mezcla |
Kw |
2.2 |
4 |
| Tamaño de alimentación |
|
El contenido de fracción inferior a 0,063 mm no es superior al 35-40% |
| La concentración del material |
g/l |
250-350 |
| Capacidad |
t/h |
8-12 |
12-18 |
16-24 |
20-30 |
24-36 |
| Agua del producto |
% |
22-24 |
| Dimensiones (L×A×H) |
mm |
3217×3450×3275 |
4017×3450×3275 |
4817×3450×3275 |
5617×3450×3275 |
6417×3450×3275 |
| Peso |
Kg |
5485 |
7736 |
8754 |
10099.4 |
11189 |

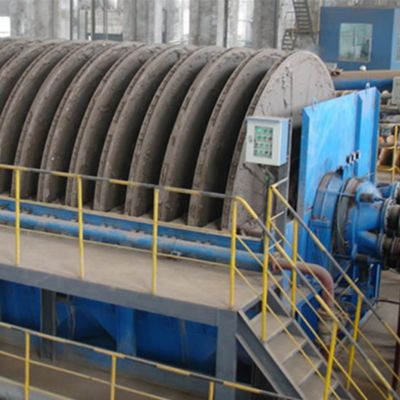

Filtro de disco ode equipos de vestimenta de minerales

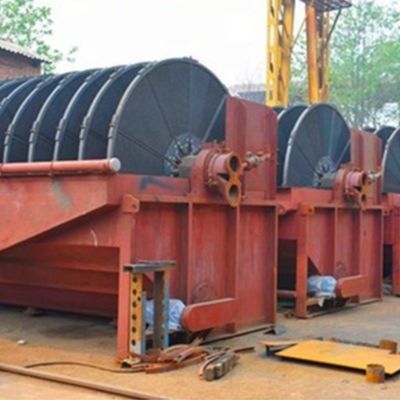

Filtro de disco ode equipos de vestimenta de minerales
Filtro de disco ode equipos de vestimenta de minerales
Preguntas y respuestas
P: ¿Por qué creemos en luoyang zhongtai industries co., ltd:
R: 1. Más de 30 años de experiencia.
2. Somos el proveedor profesional líder de maquinaria minera, maquinaria de construcción, fundición de máquinas y piezas forjadas.
3. Todos los productos obtuvieron el certificado de gestión de calidad ISO9901:2000 y los certificados CE, ROHS.
P: ¿Tiempo de entrega?
R: Plazo de entrega de las piezas 1-2 meses, máquinas 2-3 meses.
P: ¿Condiciones de pago?
R: Aceptamos tipos de pago: T/T, L/C, Western union, Efectivo.
30% de depósito al firmar el contrato. Pago completo pagado antes del envío
P: ¿Garantía de calidad?
R: Tiempo de garantía: un año para la maquinaria principal. Si algo sale mal, proporcionaremos asesoramiento técnico y encontraremos una solución de inmediato. Para aquellas piezas de desgaste, garantizamos piezas de alta calidad para un suministro a largo plazo.
P: ¿Servicio postventa?
R: Podemos proporcionar una guía técnica para la prueba de funcionamiento de las máquinas y el mantenimiento de las piezas si el usuario final lo necesita.
