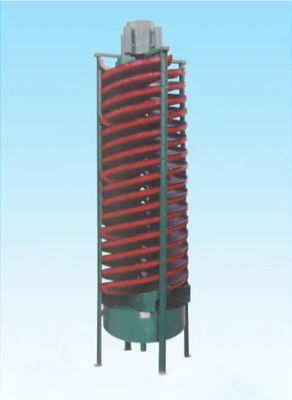

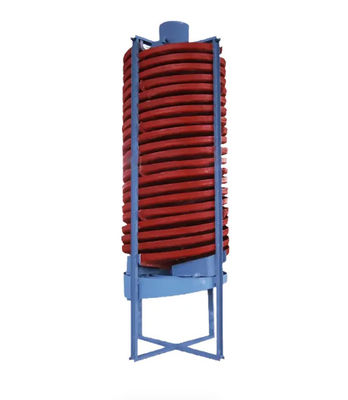

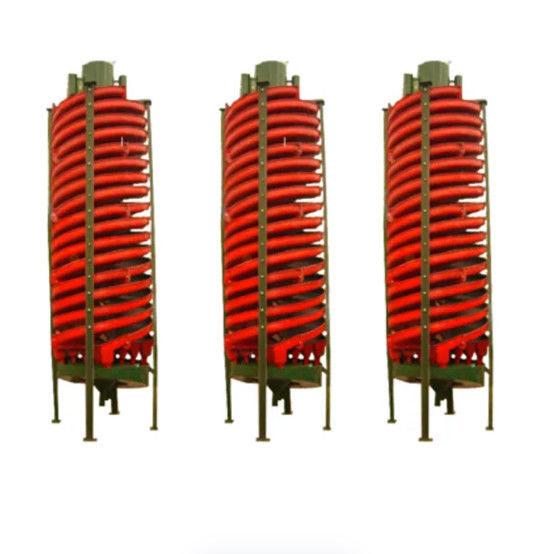

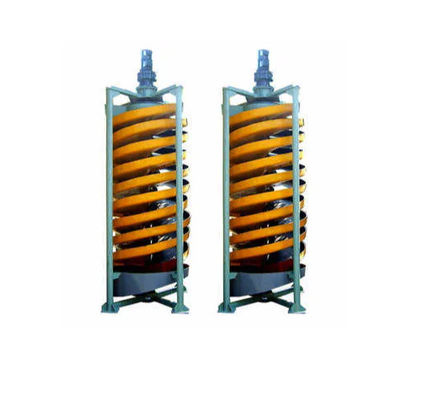

Canaleta espiral especial para la separación por gravedad de minerales de grano fino
Alcance de la aplicación
Es adecuado para la separación de partículas finas de hierro, estaño, tungsteno, tantalio, niobio, oro, carbón, monacita, rutilo, circón y otros minerales metálicos y no metálicos con suficiente gravedad específica, que van de 0,3 a 0,02 milímetros.
Principio de funcionamiento
El separador de mineral se coloca libremente sobre la cruz (o trípode) de la mesa de soporte. La pulpa uniforme se alimenta lentamente a la superficie del canal espiral a través del canal de alimentación instalado en el primer extremo del canal espiral para la separación. El extremo final del surco espiral está equipado con un surco de corte de producto tipo bloque de válvula, que divide los productos clasificados en tres (o cuatro) tipos a lo largo de la dirección radial de acuerdo con la calidad. El ancho de corte de cada producto se cambia ajustando la posición del bloque de la válvula. La tolva de agregación del producto es un cilindro anular concéntrico que recoge y descarga por separado los múltiples flujos de mineral que han sido interceptados. La sección transversal de la canaleta espiral y el cambio de pendiente de la curva son particularmente adecuados para la separación de materiales de partículas finas. Este equipo de procesamiento de minerales presenta una estructura simple, sin partes móviles, peso ligero, sin ruido y es conveniente para la configuración, instalación y mantenimiento.
Características estructurales
La canaleta espiral de FRP se compone de seis partes: el dispositivo de alimentación y distribución de mineral, la canaleta de alimentación de mineral, la canaleta espiral, la canaleta de interceptación de producto, la tolva de agregación de producto y el soporte de la canaleta (incluida la cruz o el trípode). El surco helicoidal formado por la conexión de placas helicoidales es el componente principal. Las placas espirales están hechas de plástico reforzado con fibra de vidrio (FRP) y están conectadas entre sí mediante pernos. Hay una capa prefabricada resistente al desgaste en la superficie de separación del surco espiral. Este equipo de procesamiento de minerales tiene las ventajas de ser ligero, resistente y duradero. Se instala un alimentador y distribuidor de mineral de tubos múltiples sobre el surco espiral, lo que garantiza una distribución uniforme del mineral y un control sencillo.
Parámetros
| modelo |
5LL-1500 |
5LL-1200 |
5LL-900 |
5LL-600 |
5LL-400 |
| Diámetro exterior (mm) |
1500 |
1200 |
900 |
600 |
400 |
| Paso de rosca (mm) |
540,720 |
900,720,540 |
675,540,405 |
450,360,270 |
240,180 |
| Relación de paso de rosca a diámetro |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.6,0.45 |
| Ángulo horizontal (º) |
9º |
9º |
9º |
9º |
9º |
| Número de cabezas espirales |
4-2 |
4 |
4 |
4 |
4 |
| Tamaño de partícula de alimentación (mm) |
0.3-0.02 |
0.3-0.03 |
0.3-0.03 |
0.2-0.02 |
0.2-0.02 |
| Concentración de alimentación (%) |
25-55 |
25-55 |
25-55 |
25-55 |
25-55 |
| Capacidad de procesamiento (toneladas/hora) |
8-16 |
4-6 |
2-3 |
0.8-1.2 |
0.15-0.2 |
| Dimensión total |
longitud (mm) |
1560 |
1360 |
1060 |
700 |
460 |
| ancho (mm) |
1560 |
1360 |
1060 |
700 |
460 |
| altura (mm) |
5230 |
5230 |
4000 |
26000 |
1500 |
| peso (KG) |
800 |
600 |
400 |
150 |
50 |
Equipo de vestimenta de minerales
Equipo de vestimenta de minerales
Equipo de vestimenta de minerales
Preguntas y respuestas
P: ¿Por qué creemos en luoyang zhongtai industries co., ltd:
R: 1. Más de 30 años de experiencia.
2. Somos el proveedor profesional líder de maquinaria minera, maquinaria de construcción, fundición de máquinas y piezas forjadas.
3. Todos los productos obtuvieron el certificado de gestión de calidad ISO9901:2000 y los certificados CE, ROHS.
P: ¿Tiempo de entrega?
R: Plazo de entrega de las piezas 1-2 meses, máquinas 2-3 meses.
P: ¿Condiciones de pago?
R: Aceptamos tipos de pago: T/T, L/C, Western Union, efectivo.
30% de depósito al firmar el contrato. Pago completo pagado antes del envío
