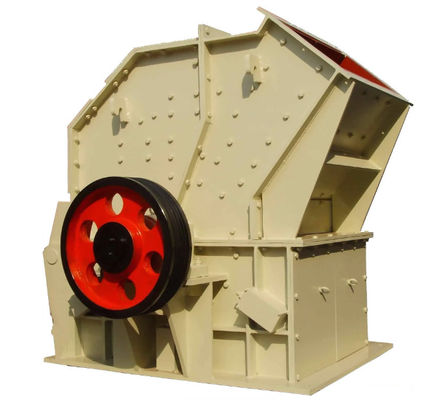

Trituradora de impacto especial para el trituración de rocas duras gruesas y medianas
Descripción del productoMáquina para triturar piedra
PFQ serie vórtice de gran impacto triturador es de alta eficiencia de impacto triturador desarrollado por nuestra empresa, nuestra empresa obtuvo la patente nacional en 2005 ((patente No.: ZL200420075315.4).Esta trituradora se aplica a las primarias, trituración secundaria y fina de una variedad de materiales con una resistencia a la compresión no superior a 250Mpa.buen producto de forma cúbica como, tamaño de descarga ajustable, simplificando el proceso de trituración, ahorrando costos, etc. Se puede utilizar ampliamente en la industria de trituración de agregados artificiales de electricidad, agua, carreteras, etc.El diseño estructural tiene un rollo único cavidad rota y P, S, T se rompió tres áreas, el uso del rotor cuerpo manga de conexión sin llave, alto rendimiento martillo de placa resistente al desgaste, insertar la instalación de formas,Cuadro de revestimiento de contraataque de perfil exclusivo, soporte multidireccional para abrir la puerta, tornillo o dispositivo hidráulico para abrir el reemplazo de piezas usadas, mantenimiento más conveniente.La máquina de tipo grande también tiene herramienta especial acerca de cambiar y levantar barra de soplado para los usuarios a elegir.
Rango de aplicaciones
Este equipo presenta un gran tamaño de alimentación y una alta resistencia a la compresión, ampliamente aplicable a varias industrias, incluidos el cemento, materiales de construcción, minería,y potencia para operaciones de trituración gruesa y media de materiales con resistencia a la compresión no superior a 250MpaEs particularmente adecuado para la producción de agregados de construcción utilizados en industrias especiales como carreteras, ferrocarriles y proyectos de conservación del agua, incluidos materiales como basalto, granito,y guijarros del río..
Estructura del productoMáquina para triturar piedra
- Cuadro superior (izquierda y derecha) que forma la cavidad de trituración del vórtice y la zona de trituración P
- Cuadro inferior
- Unidad del rotor
- Primera unidad de ajuste (zona de trituración S)
- Segunda unidad de ajuste (zona de trituración en T)
- Unidad de transmisión
Principio de trabajo
El motor impulsa el rotor a funcionar a alta velocidad a través de correas en V. Los materiales entran en la cavidad del triturador desde la entrada de alimentación, golpeados por los martillos del rotor que giran a alta velocidad,y luego rebotar libremente después de impactar la placa de impacto dentada en la parte superior de la cavidad de trituración vórticeColisionan y se aplastan continuamente con materiales que se golpean hacia arriba.Los bloques grandes y los materiales no completamente triturados están sujetos a una enorme presión y fuerza de flexión bajo la acción de la placa dentada gruesa y el martillo en la parte superior de la cavidad de trituración P, fácilmente triturado grueso y luego entrar en la cavidad de trituración inferior S.
En la cavidad de trituración S, el hueco entre el revestimiento dentado y la placa del martillo del rotor es pequeño, donde los materiales sufren impacto de fricción, rotura y extrusión para lograr el trituración media,entrando en la cavidad de trituración en T para el trituración finaEl espacio entre el revestimiento dentado y la placa del martillo del rotor en la cavidad de trituración en T es aún más pequeño, lo que permite que los materiales se sometan a una mayor trituración fina a través del impacto de fricción, la rotura, la rotura, la rotura, la rotura y la rotura.y extrusión antes de su descarga.
El espacio entre el revestimiento dentado y la placa del martillo del rotor en las cavidades de trituración S y T se puede ajustar de acuerdo con los requisitos de los usuarios para diferentes tamaños de partículas de material.La cavidad de trituración en T está equipada con un dispositivo elásticoCuando los materiales no triturables entran en la cavidad de trituración en T, el dispositivo elástico proporciona amortiguación y permite que la abertura de descarga se aumente, expulsando los materiales no triturables.la abertura vuelve a su tamaño original bajo fuerza elástica.
Características estructurales
- Cavidad de trituración de vórtice única y diseño curvo de trituración de tres cavidades
- Fácilmente ajustable entre el revestimiento dentado y la placa de martillo en cavidades de trituración medianas y finas para un control efectivo del tamaño de las partículas de descarga
- Placas de martillo de alta resistencia al desgaste con instalación de inserción
- Abertura multidireccional del bastidor y dispositivo de apertura por tornillo o hidráulico en el bastidor superior trasero de la caja para facilitar el reemplazo de piezas desgastadas y el mantenimiento
Parámetros del producto
|
| Especificación |
Tamaño máximo del alimento
(mm)
|
Tamaño de la descarga
(mm)
|
Capacidad
(t/h)
|
El poder
(kW)
|
Dimensión de contorno
(mm)
|
| El valor de las emisiones de CO2 |
El valor de las emisiones de CO2 |
| Se trata de la siguiente: |
200 |
150 |
-25 ((80-90%) |
¥46 |
55 |
1900 × 1860 × 2150 |
| Se trata de la PFQ1108. |
300 |
180 |
-30 ((80-90%) |
¢80 |
75 |
2845 × 2000 × 2265 |
| Se trata de la PFQ1110. |
400 |
200 |
-35 ((80-90%) |
¥ 110 |
110 |
2845 × 2250 × 2262 |
| Se trata de la PFQ1113 |
400 |
200 |
-40 ((80-90%) |
₹ 150 |
132 |
2845 × 2420 × 2265 |
| Se trata de la PFQ1310 |
500 |
250 |
-40 ((80-90%) |
¥180 |
160 |
3050 × 2120 × 2900 |
| Se trata de la PFQ1313 |
500 |
250 |
-40 ((80-90%) |
¥225 |
200 |
3050 × 2420 × 2900 |
| Se trata de la PFQ1315 |
600 |
300 |
-50 ((80-90%) |
¥280 |
250 |
3050 × 2675 × 2900 |
| Se trata de la PFQ1320. |
600 |
300 |
-50 ((80-90%) |
¥350 |
|
|
|

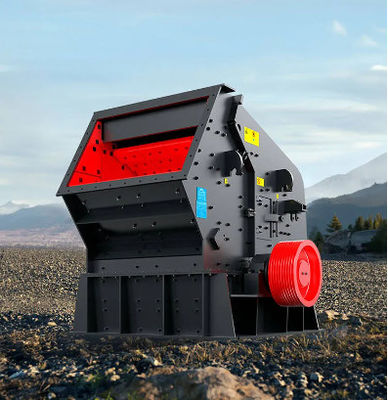

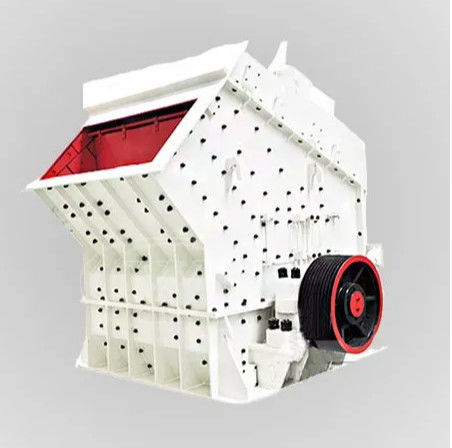

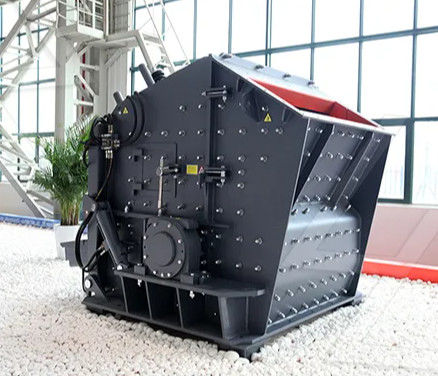

Presentación del producto
Pregunta y respuesta
P: ¿Por qué creemos en Luoyang Zhongtai Industries Co., Ltd.:
R: 1. más de 30 años de experiencia.
2Somos el proveedor profesional líder de maquinaria minera, maquinaria de construcción, máquinas de fundición y piezas forjadas.
3Todos los productos han obtenido el certificado de gestión de calidad ISO9901:2000 y los certificados CE, ROHS.
P: ¿Tiempo de entrega?
R: El tiempo de entrega de las piezas es de 1-2 meses, las máquinas de 2-3 meses.
P: ¿Cuáles son las condiciones de pago?
A: Se aceptan los tipos de pago: T/T, L/C, Western union, efectivo.
30% de depósito al firmar el contrato, pago completo antes del envío
