JKMD Tipo de suelo Máquina de transporte de minas de fricción con varias cuerdas

Introducción mecánica

El ascensor de minas se refiere al equipo de transporte principal que conecta la mina y el suelo en la ingeniería minera.con la ayuda de una cuerda de alambre de acero para conducir el contenedor de elevación a lo largo del eje o la pendiente de la máquina de elevaciónSe utiliza para el levantamiento de carbón, mineral, gangue y personal de elevación, bajando materiales, herramientas y equipos en pozos verticales e inclinados.

Construcción de máquinas

El elevador de minas está compuesto principalmente por un mecanismo de trabajo, un sistema de frenado, un sistema de transmisión mecánica, un sistema de lubricación, un sistema de observación y operación y un sistema de arrastre.Sistema de control y protección de la seguridad.

Característica técnica

Adopción de varios tipos de tambores, incluidos los tipos de piezas integrales, de dos piezas y de cuatro piezas;

1.El surco de cuerda de tambor adopta surco de cuerda espiral procesado, surco de cuerda de línea plegado o surco de cuerda espiral prensado con forro de madera y forro de plástico,y un dispositivo de transición de cuerda de acero se coloca entre las cuerdas;

2.Adoptando un freno de disco montado en la parte trasera con cilindro de aceite y control eléctrico de la unión hidráulica; las estaciones hidráulicas se dividen en dos tipos: baja presión media y alta presión media.Hay dos tipos de estaciones hidráulicas de presión media y baja.: fuerza de frenado constante retraso eléctrico y retraso hidráulico frenado en dos etapas; existen dos formas de estaciones hidráulicas de media y alta presión:frenado en dos etapas con desaceleración y par de frenado constantes. La estación hidráulica puede estar equipada con sensores de presión y relés de presión;

3El huso y el tambor están conectados por una conexión plana de fricción de alto par.

Ventajas de nuestros productos

La altura de elevación no está limitada: La altura de elevación del elevador de fricción de varias cuerdas no está limitada por el ancho del tambor y es adecuada para la elevación de pozos profundos 1.
Reducción del tamaño y del peso del equipo: Dado que varias cuerdas de alambre soportan la carga terminal juntas, el diámetro de la cuerda de alambre puede reducirse,que produce una reducción significativa del diámetro de la rueda de fricción, y el tamaño y el peso de toda la elevación se reducirán 12.
Selección más flexible de motores y reductores: bajo la misma velocidad de elevación, se pueden utilizar motores de mayor velocidad y reductores de relación de transmisión más pequeños 12.
Estabilidad durante la elevación: el número par de cables de alambre se tuercen la mitad a la izquierda y la mitad a la derecha, lo que reduce la torsión del contenedor de elevación durante el proceso de elevación.reducción de la fricción entre las orejas del tanque y el canal del tanque 12.

Parámetro específico

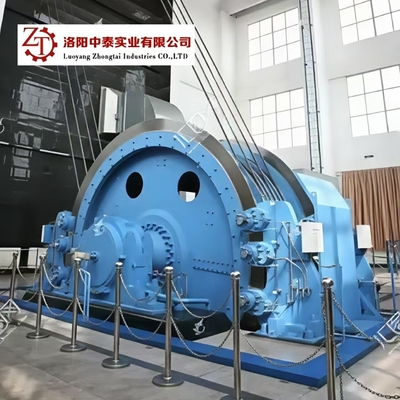

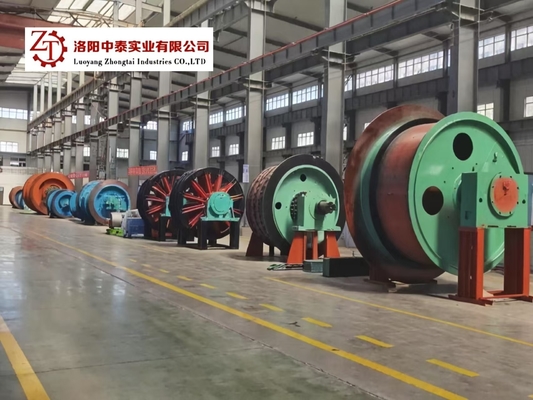

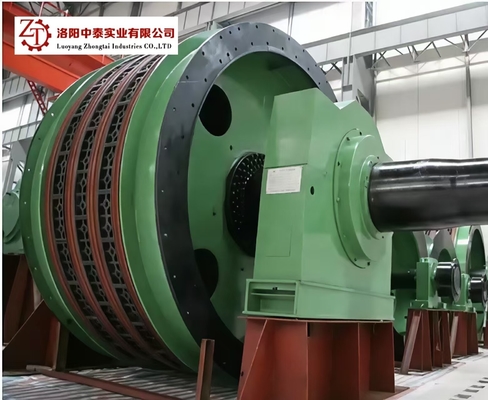

Presentación de la imagen
