Ámbito de aplicación
El equipo de beneficiado se utiliza principalmente para la separación de tungsteno, estaño, tántalo, niobio, hierro, manganeso, cromo, titanio, bismuto, plomo,oro y otros minerales de metales no ferrosos y negros raros y preciosos del grado 2-0.02 mm de mineral y limo, y la separación de 4-0.02 mm de pirita;Y la separación de otras variedades adecuadas de materiales mixtos con suficiente diferencia de gravedad específica y composición de tamaño de partículas.
Principio de funcionamiento
El proceso de procesamiento mineral se lleva a cabo en el lecho inclinado con tiras repetidas, y las partículas de mineral se envían desde el canal de alimentación en la esquina del lecho,y el agua de lavado transversal se suministra al charco de aguaLas partículas de mineral se estratifican de acuerdo con la gravedad específica y el tamaño de la partícula bajo la acción de la gravedad, la fuerza de impulso transversal del agua,inercia y fricción generadas por el movimiento asimétrico recíproco de la superficie del lecho, y el movimiento longitudinal a lo largo de la cama y el movimiento transversal a lo largo de la cama inclinada.Las partículas de mineral con diferentes gravedad específica y tamaño de partícula se desplazan gradualmente de lado A a lado B a lo largo de su respectiva dirección de movimiento, y se descargan desde diferentes zonas del extremo del concentrado y del lado de los relaves, y finalmente se dividen en concentrado, mineral y relaves.
Las partículas de mineral se someten a las siguientes tres fuerzas mutuamente perpendiculares en la tabla:
En el caso de losLa gravedad de las partículas minerales en el medio;
(2) Elel efecto hidrodinámico del flujo lateral de agua y del flujo de estiércol;
(3) ElLa fuerza dinámica del movimiento diferencial recíproco de la superficie del lecho.
Bajo la acción de estas fuerzas, las partículas minerales en las ranuras de las tiras de cama experimentan dos movimientos básicos de clasificación: estratificación suelta y transporte y desmontaje.la fuerza de fricción en la superficie del lecho y la inclinación de la superficie del lecho tienen una influencia importante en el proceso de clasificación.
Características estructurales:
El equipo de procesamiento de mineral está compuesto principalmente por ocho partes del sistema, incluida la cabeza del lecho, el motor, el regulador de pendiente, la superficie del lecho, el canal de mineral, el canal de agua, la barra de barrido y el sistema de lubricación.El mecanismo de separación utiliza la diferencia de gravedad específica de los minerales separados, el movimiento diferencial proporcionado por la cabeza del lecho, el flujo de agua inclinado y las diferentes formas de barras de lecho para hacer que las partículas de mineral se coloquen libremente en capas en la superficie del lecho, transportadas selectivamente,y forman zonas en forma de abanico en la superficie del lecho, produciendo así diferentes productos ricos y pobres.
Datos mecánicos
| Cuadro de concentración de ZTIC |
Las demás máquinas |
Agitación de arena fina |
Las demás máquinas y aparatos para la fabricación de plástico |
Agitación de barro fina |
| Tamaño del alimento / mm |
2 ~ 0.5 |
0.5 ~ 0.074 |
0.07 ~ 0.019 |
0.019 ~ 0.0037 |
| En el caso de las minas de hierro, el valor de las minas de hierro se calculará en función de la cantidad de hierro que se haya extraído. |
20 ~ 35 años |
Entre 10 y 20 |
3 ~ 10 |
Entre 5 y 15 |
| Tamaño de la cara / mm |
4395×1825 |
4395×1825 |
4395×1825 |
4395×1825 |
| Superficie de la mina /m2 |
7.4 |
7.4 |
7.4 |
7.4 |
| Trazo en mm |
16 ~ 22 años |
11 ~ 16 |
8 ~ 11 |
5 ~ 7 |
| Tiempos de carga/minuto- ¿Qué es? |
270 ~ 290 |
290 ~ 320 |
320 a 360 |
480 ~ 520 |
| Pendiente horizontal de la superficie del lecho/(°) |
2.5 ~ 4.5 |
1.5 ~ 3.5 |
1 ~ 2 |
Uno a uno.15 |
| Potencia en kW |
1.1 |
1.1 |
1.1 |
1.1 |
| Dimensiones exteriores/mm |
5446 × 1825 × 1212 |
5446 × 1825 × 1227 |
5446 × 1825 × 1203 |
5446 × 2338 × 1203 |
| peso total/Kg |
1015 |
1030 |
1065 |
1065 |

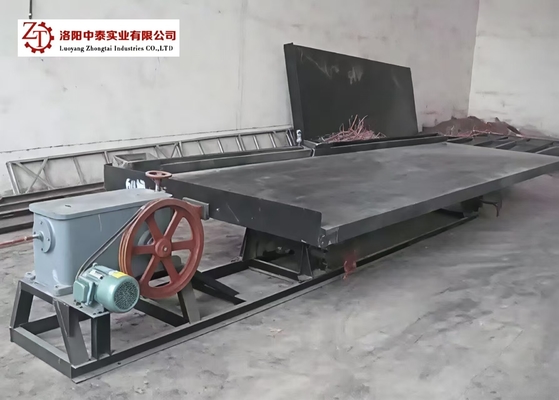

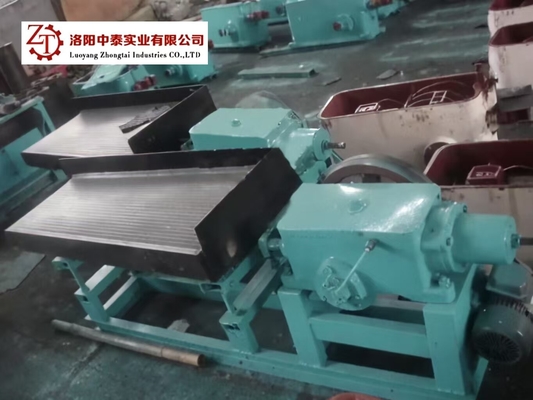

Presentación de la imagen
