Gran elevador de la mina de fricción de múltiples cuerdas para el gangue de mineral de la mina de carbón

Introducción del elevador de minas de fricción con varias cuerdas

El ascensor de minas se refiere al equipo de transporte principal que conecta la mina y el suelo en la ingeniería minera.con la ayuda de una cuerda de alambre de acero para conducir el contenedor de elevación a lo largo del eje o la pendiente de la máquina de elevaciónSe utiliza para el levantamiento de carbón, mineral, gangue y personal de elevación, bajando materiales, herramientas y equipos en pozos verticales e inclinados.

Mecanismo de elevación de minas de fricción con varias cuerdas

El elevador de minas está compuesto principalmente por un mecanismo de trabajo, un sistema de frenado, un sistema de transmisión mecánica, un sistema de lubricación, un sistema de observación y operación y un sistema de arrastre.Sistema de control y protección de la seguridad.

Características técnicas del elevador de minas de fricción de varias cuerdas

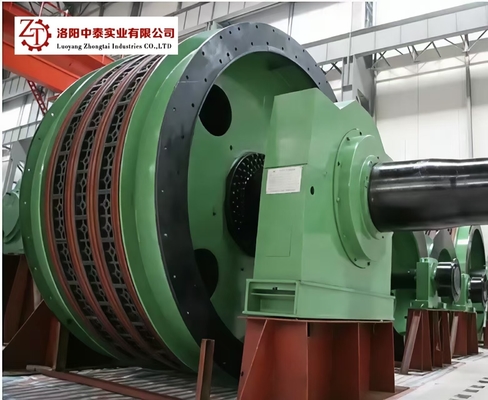

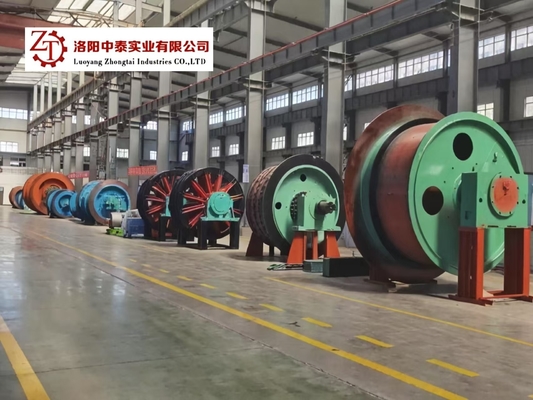

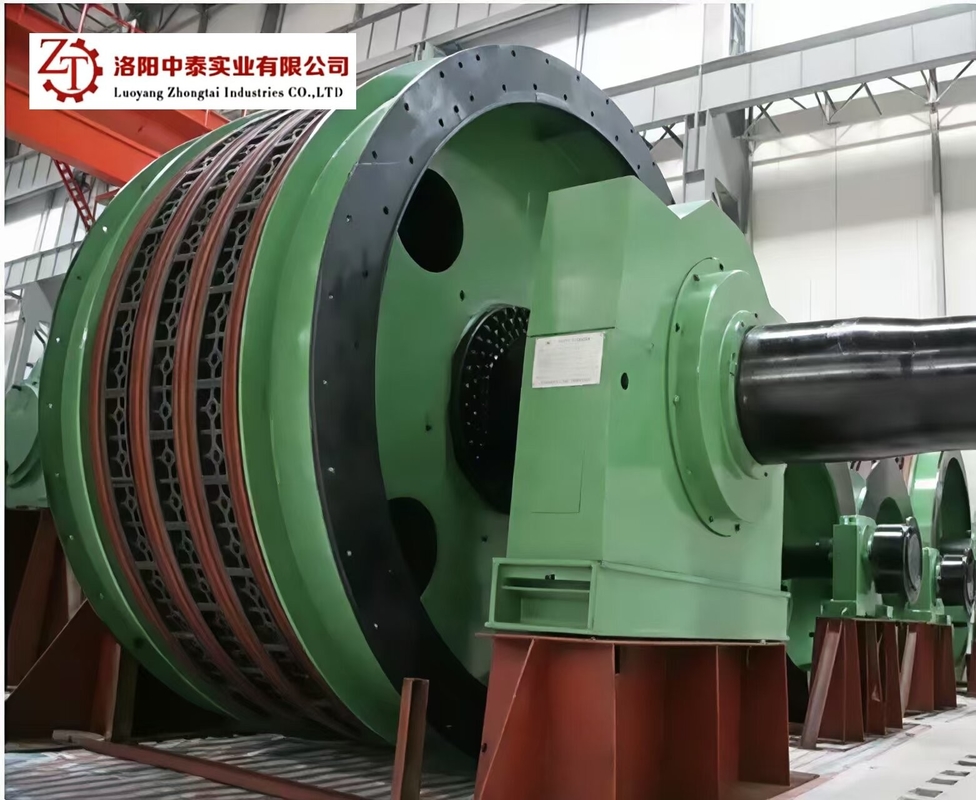

Adopción de varios tipos de tambores, incluidos los tipos de piezas integrales, de dos piezas y de cuatro piezas;

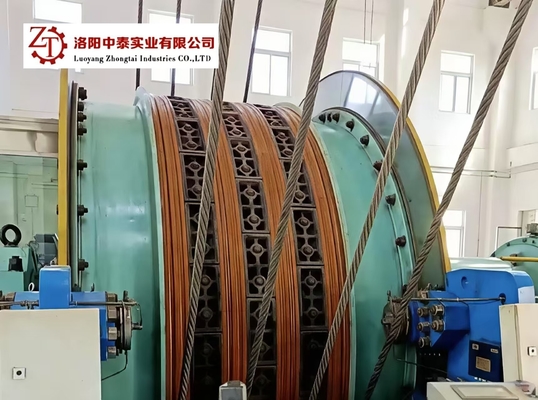

1.La ranura de la cuerda de tambor adopta una ranura de cuerda espiral procesada, una ranura de cuerda de línea plegada o una ranura de cuerda espiral prensada con forro de madera y forro de plástico,y un dispositivo de transición de cuerda de acero se coloca entre las cuerdas;

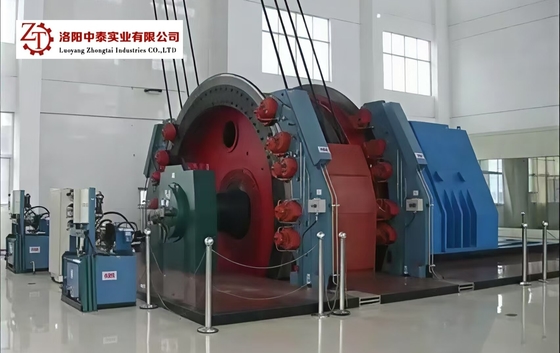

2.Adopción de un freno de disco montado en la parte trasera con cilindro de aceite y control eléctrico de la articulación hidráulica; las estaciones hidráulicas se dividen en dos tipos: presión media baja y presión media alta.Hay dos tipos de estaciones hidráulicas de presión media y baja.: fuerza de frenado constante retraso eléctrico y retraso hidráulico frenado en dos etapas; existen dos formas de estaciones hidráulicas de media y alta presión:frenado en dos etapas con desaceleración y par de frenado constantes. La estación hidráulica puede estar equipada con sensores de presión y relés de presión;

3.El huso y el tambor están conectados mediante una conexión plana de fricción de alto par.

4.Un dispositivo de monitoreo de la señal compuesto por un codificador fotoeléctrico, una máquina de autoalineación y un generador chileno de medición de velocidad de baja velocidad,con funciones completas de vigilancia y protección, tales como exceso de velocidad, sobreenrollamiento, falla de la indicación de profundidad, desgaste de las zapatillas de freno, fatiga por resorte, etc.;

5.El panel de control viene en dos formas: integrado y dividido, todos los cuales utilizan luces de señal integradas, instrumentos eléctricos confiables y un nuevo mango de operación integrado.También tiene un indicador de profundidad digital y un sistema de indicación de profundidad que integra indicadores de profundidad digitales y de tipo tornilloAmbos cuentan con mesas dedicadas como televisores industriales, ordenadores, impresoras, etc.

6.El dispositivo Tianlun adopta una estructura soldada de una o dos piezas, apoyada en rodamientos de rodadura y equipada con almohadillas de fricción de PVC o nylon en el aro de la rueda.

7.Puede equiparse con un sistema de control y diagnóstico de la red de elevación de minas.
