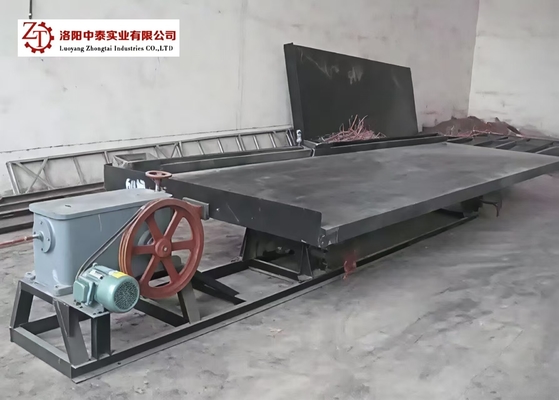

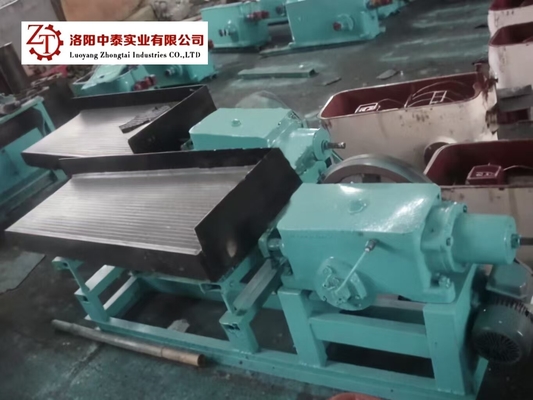

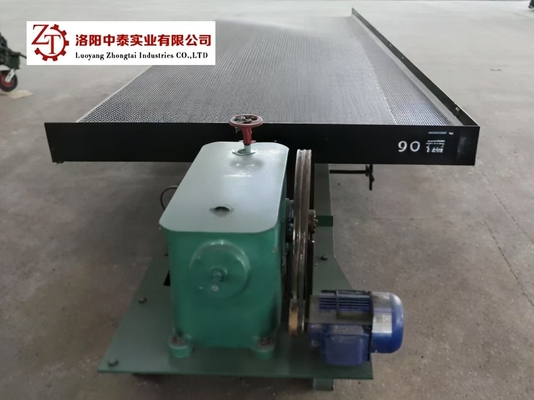

Equipo de preparación de mineral XS7.6 Mesa de agitación para separar arena gruesa (2-0,5 mm)
1. Presentación general de los principiosXS7.6 Tabla de agitación para equipos de procesamiento de minerales
La mesa de agitación se compone principalmente de ocho partes: cabeza de cama, motor, mesa de agitación de pendiente, superficie de la cama, canal de mineral, tanque de agua, banda de entrada y sistema de lubricación.El movimiento recíproco longitudinal de la superficie del lecho se realiza mediante el mecanismo de transmisión tipo varilla de conexión de manivelaEl motor hace girar el cigüeñal a través de la polea de la correa, y el balanceo se mueve hacia arriba y hacia abajo en consecuencia.la placa del codo empuja el eje trasero y la varilla recíproca para moverse hacia atrásLa superficie de la cama está conectada por el asiento de enlace y a la barra doble, por lo que en este momento también hacer la superficie de la cama para el movimiento hacia atrás, cuando el mecedor se mueve hacia arriba,debido a la extensión del empuje de la tensión del resorte, la superficie del lecho se mueve hacia adelante.
2- ámbito de aplicación de laEl XS7.6Equipo de preparación de minerales, mesa de agitación
La mesa de agitación 6-S es uno de los principales equipos de separación por gravedad, que se utiliza ampliamente en la separación de tungsteno, estaño, tántalo, niobio, oro y otros metales raros y metales preciosos.Se puede usar para el desgaste.Puede separar la arena gruesa (2-0,5 mm), la arena fina (0,5-0,074 mm), el limo (-0,074) y otros grados de grano diferentes.También se puede utilizar para la separación de hierroCuando se trata de tungsteno, estaño y otros minerales, el rango de tamaño efectivo de recuperación de la mesa de agitación es de 2-0,22 mm.
3- Parámetros técnicos deEl XS7.6Equipo de preparación de minerales, mesa de agitación
| Modelo |
El XS7.6 |
| Tipo de superficie del lecho |
Superficie gruesa del lecho de arena
|
Superficies de arena fina
|
Superficie del lecho de barro
|
| Superficie beneficiada de las camas (m2) |
7.6 |
7.6 |
7.6 |
| Tamaño de la superficie del lecho |
Duración (mm) |
4500 |
4500 |
4500 |
| Ancho del extremo de la unidad (mm) |
1850 |
1850 |
1850 |
| Ancho del extremo del concentrado (mm) |
1550 |
1550 |
1550 |
| Tamaño máximo de alimentación (mm) |
2 |
0.5 |
0.074 |
| Capacidad de tratamiento (t/h) |
Uno a uno.8 |
0.5 ~ 1 |
0.3 ~ 0.5 |
| Densidad de piensos (%) |
Entre 20 y 30 |
18 ~ 25 años |
Entre 15 y 20 |
| Velocidad de marcha (mm) |
16 ~ 22 años |
11 ~ 16 |
8 ~ 16 |
| Tiempos de movimiento (r/min) |
220 |
250 |
280 |
| Cantidad de agua (t/h) |
0.7 ~ 1 |
0.4 ~ 0.7 |
0.4 ~ 0.7 |
| Forma de la sección de ranura |
Rectángulo |
Vía de dientes de sierra |
Triángulo |
| Potencia del motor (kW) |
1.1 |
1.1 |
1.1 |
| Cuadro de concentración de ZTIC |
Las demás máquinas |
Agitación de arena fina |
Las demás máquinas y aparatos para la fabricación de plástico |
Agitación de barro fina |
| Tamaño del alimento / mm |
2 ~ 0.5 |
0.5 ~ 0.074 |
0.07 ~ 0.019 |
0.019 ~ 0.0037 |
| En el caso de las minas de hierro, el valor de las minas de hierro se calculará en función de la cantidad de hierro que se haya extraído. |
20 ~ 35 años |
Entre 10 y 20 |
3 ~ 10 |
Entre 5 y 15 |
| Tamaño de la cara / mm |
4395×1825 |
4395×1825 |
4395×1825 |
4395×1825 |
| Superficie de la mina /m2 |
7.4 |
7.4 |
7.4 |
7.4 |
| Trazo en mm |
16 ~ 22 años |
11 ~ 16 |
8 ~ 11 |
5 ~ 7 |
| Tiempos de carga/minuto- ¿Qué es? |
270 ~ 290 |
290 ~ 320 |
320 a 360 |
480 ~ 520 |
| Pendiente horizontal de la superficie del lecho/(°) |
2.5 ~ 4.5 |
1.5 ~ 3.5 |
1 ~ 2 |
Uno a uno.15 |
| Potencia en kW |
1.1 |
1.1 |
1.1 |
1.1 |
| Dimensiones exteriores/mm |
5446 × 1825 × 1212 |
5446 × 1825 × 1227 |
5446 × 1825 × 1203 |
5446 × 2338 × 1203 |
| peso total/Kg |
1015 |
1030 |
1065 |
1065 |
