Equipo 4-6t/h de la preparación de menas del separador del canal inclinado espiral de la estructura simple

Equipo de la preparación de menas del separador del canal inclinado espiral de la estructura simple

1. principio de funcionamiento de equipo de la preparación de menas del canal inclinado espiral:

El divisor se pone libremente en la cruz (o el trípode) del cuadro básico. La pulpa uniforme se alimenta lentamente a la superficie espiral del surco a través del canal de alimentación instalado en el jefe del surco espiral para la separación. El final del surco espiral se proporciona un surco en bloques de la interceptación del producto de la válvula, que divide los productos clasificados en tres (o cuatro) clases según grado a lo largo de la dirección radial. Utilice la posición del bloque del regulador para cambiar la anchura cortada de cada producto. El concentrador del producto es un barril anular concéntrico, que recoge y exporta el flujo largo interceptado del mineral por separado. El corte transversal del canal inclinado espiral y el cambio de la cuesta de la curva son especialmente convenientes para la selección de materiales granulares finos. El equipo de la reducción tiene las ventajas de la estructura simple, de ningunas piezas móviles, del peso ligero, de ningún ruido, de la configuración conveniente, de la instalación y del mantenimiento.

2. características estructurales del equipo de la preparación de menas del canal inclinado espiral:

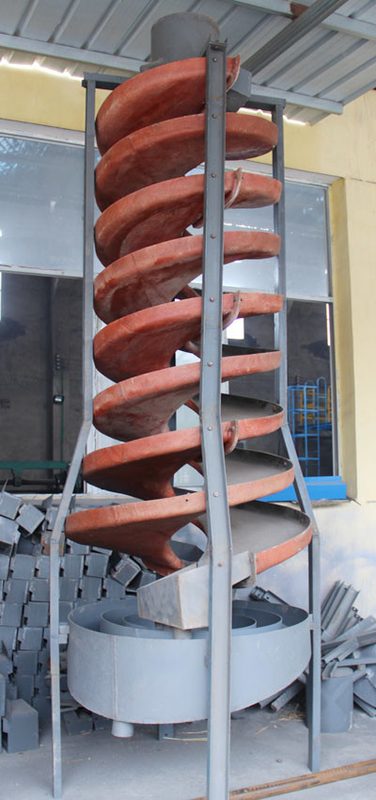

La fibra de vidrio reforzó el canal inclinado espiral plástico se compone de seis porciones: alimentador del mineral, alimentador del mineral, surco espiral, surco del producto, cubo de la reunión del producto y soporte de interceptación del surco (cruz incluyendo o trípode). El surco espiral conectado por la hoja espiral es el componente principal. Las placas espirales se hacen del plástico reforzado con vidrio (plástico reforzado fibra de vidrio) y empernaron juntas. La superficie selectiva del surco espiral tiene una capa desgaste-resistente prefabricada. El equipo de la reducción tiene las ventajas de ligero, de fuerte y de durable. Un alimentador del mineral del multi-tubo se arregla sobre el surco espiral, y el mineral es dividido uniformemente y fácil de controlar.

La pulpa uniformemente dividida es alimentada lentamente a la superficie espiral del surco alimentando la naranja. El extremo del surco espiral se equipa de un surco de interceptación del producto en bloques de la válvula para dividir el flujo clasificado del mineral en varios productos según grado. Utilice la posición del bloque de la válvula de control para cambiar la anchura de cada interceptación del producto. La tolva del mineral es un cilindro del anillo de la base, que recoge y exporta el flujo interceptado del mineral según el producto.

El corte transversal del surco espiral es una parábola cúbica. El cambio de la cuesta de la curva es especialmente conveniente para la selección de materiales granulosos finos. El canal inclinado espiral tiene las ventajas de la estructura simple, de ningunas piezas móviles, de la configuración fácil de la fabricación, ligeros, convenientes, de la instalación y del mantenimiento.

3. Parámetros del producto del canal inclinado espiral del equipo de la preparación de menas
