nombre: | Canal inclinado espiral | Tamaño de alimentación (milímetros): | 0.3-0.02 milímetros |
---|---|---|---|
Uso: | Clasificación del hierro, lata, tungsteno, tantalio, niobio, oro, carbón | Diámetro externo (milímetros): | 400-1200 milímetros |
Características: | Estructura simple, ningunas piezas móviles, peso ligero, ningún ruido | Concentración de alimentación del mineral: | 25- 55% |
Modelo: | Canal inclinado espiral de la serie 5LL | Clasificación: | Equipo de la preparación de menas |
Alta luz: | canal inclinado espiral de alimentación de 0.02m m,canal inclinado espiral de alimentación de 0.3m m,Canal inclinado espiral del equipo del procesamiento de minerales |

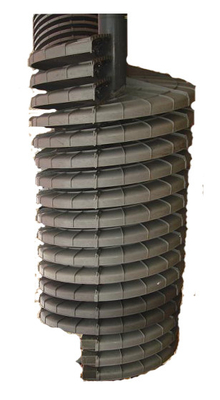

Canal inclinado espiral para el concentrador del mineral que procesa la instalación de producción
1. alcance de canal inclinado espiral del equipo de la preparación de menas del uso:
Conveniente para clasificar el hierro, lata, tungsteno, tantalio, niobio, oro, carbón, monazite, rutilo, zirconite y otro metal y minerales del no metal con suficiente gravedad específica. Equipo de la preparación de menas
2. características estructurales del equipo de la preparación de menas del canal inclinado espiral:
La fibra de vidrio reforzó el canal inclinado espiral plástico se compone de seis porciones: alimentador del mineral, alimentador del mineral, surco espiral, surco del producto, cubo de la reunión del producto y soporte de interceptación del surco (cruz incluyendo o trípode). El surco espiral conectado por la hoja espiral es el componente principal. Las placas espirales se hacen del plástico reforzado con vidrio (plástico reforzado fibra de vidrio) y empernaron juntas. La superficie selectiva del surco espiral tiene una capa desgaste-resistente prefabricada. El equipo de la reducción tiene las ventajas de ligero, de fuerte y de durable. Un alimentador del mineral del multi-tubo se arregla sobre el surco espiral, y el mineral es dividido uniformemente y fácil de controlar.
La pulpa uniformemente dividida es alimentada lentamente a la superficie espiral del surco alimentando la naranja. El extremo del surco espiral se equipa de un surco de interceptación del producto en bloques de la válvula para dividir el flujo clasificado del mineral en varios productos según grado. Utilice la posición del bloque de la válvula de control para cambiar la anchura de cada interceptación del producto. La tolva del mineral es un cilindro del anillo de la base, que recoge y exporta el flujo interceptado del mineral según el producto.
El corte transversal del surco espiral es una parábola cúbica. El cambio de la cuesta de la curva es especialmente conveniente para la selección de materiales granulosos finos. El canal inclinado espiral tiene las ventajas de la estructura simple, de ningunas piezas móviles, de la configuración fácil de la fabricación, ligeros, convenientes, de la instalación y del mantenimiento.
3. Parámetros del producto del canal inclinado espiral del equipo de la preparación de menas
Modelo | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
Diámetro externo (milímetros) | 1200 | 900 | 600 | 400 | |
Echada (milímetros) | 900, 720, 540 | 675, 540, 405 | 450, 360, 270 | 240, 180 | |
Echada al ratio del diámetro (echada/diámetro) | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,6, 0,45 | |
Ángulo transversal (grado) | 9° | 9° | 9° | 9° | |
Cada uno más Número de tornillos de montaje |
4 | 4 | 3 | 2 | |
Tamaño de alimentación (milímetros) | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
Concentración de alimentación del mineral (%) | 25-55 | 25-55 | 25-55 | 25-55 | |
Capacidad de producción (tonelada/hora) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
Dimensiones | L (milímetro) | 1360 | 1060 | 700 | 460 |
W (milímetro) | 1360 | 1060 | 700 | 460 | |
H (milímetro) | 5230 | 4000 | 2600 | 1500 | |
Peso (kilogramos) | 600 | 400 | 150 | 50 |

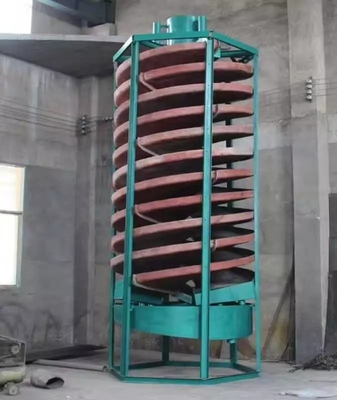

Canal inclinado espiral para el concentrador del mineral que procesa la instalación de producción
Equipo de la preparación de menas
