Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Washbox | Condición: | nuevo |
|---|---|---|---|
| Cámara de la plantilla: | 1-3 PC | Peso: | Depands, 130kg |
| la garantía: | 1 año | Modelo: | Plantilla del diafragma 100*150 |
| Área de la cámara del tamiz: | 0,015 m² | Tiempos de la precipitación: | 420/min |
| Alta luz: | Equipo minero de la preparación de menas de la plantilla,plantilla de la explotación minera de la cámara 3pcs,plantilla de la explotación minera del alto rendimiento |
||
Equipo de procesamiento de mineral caja de lavado Jigging en la minería Jig Grinder Machine
1.Descripción del producto de la pieza del equipo de ensamblaje
La pausa de jigging del mineral pertenece a reajustar la operación de clasificación, que con agua como medio de separación, utilizando la diferencia seleccionada en la proporción de minerales gangue, lleva a cabo la clasificación,El jig pertenece al diafragma., la carrera y la velocidad de acuerdo con la proporción del mineral seleccionado, se puede ajustar de forma flexible, ampliamente utilizado en el tungsteno, estaño, oro aluvial, hematita, hierro marrón, manganeso, titanio, antimonio,el plomo, el tántalo, los metales de niobio como la separación por gravedad.
2. Equipo de procesamiento de mineral Jig Parámetros del producto
(1) Descripción general de la pieza de diafragma de cubo doble
El diafragma de doble cubo se divide en dos tipos de superficie izquierda y derecha. Este jig es un tamiz fijo.mineral de estaño, etc., se puede utilizar para la selección de materiales finos, también se puede utilizar para la selección de materiales gruesos, el tamaño máximo de partículas de alimentación de mineral de 6-8mm,pero en el caso individual de la separación de placer, el tamaño máximo de las partículas es de 12 mm.
(2) Estructura e instrucciones de uso de la pieza de diafragma de cubo doble

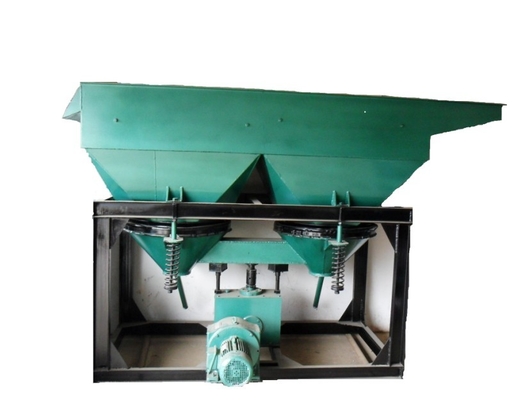

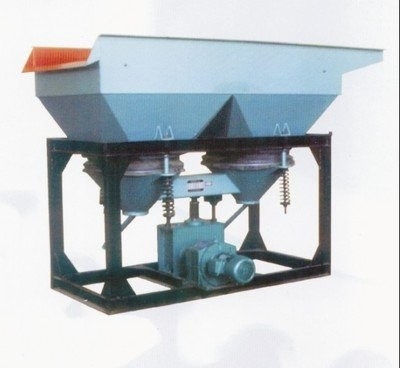

La estructura del diafragma de doble cubo LTS300×450 está compuesta por: fuselaje, dispositivo de transmisión, separador de agua, diafragma y pestillo y otras partes principales, el cuerpo tiene dos tamaños de tolva,cada trampilla de diafragma está dividida en área de articulación y área de diafragma con la partición inferior. el proceso de movimiento depende del diafragma de caucho para realizar el movimiento recíproco hacia arriba y hacia abajo causado por el medio (agua).El motor conduce la gran rueda de cuero a través de la correa triangular para girar, de modo que la barra de conexión del eje excéntrico se mueve hacia arriba y hacia abajo, y el brazo de balanceo conectado con la barra de conexión también se mueve hacia arriba y hacia abajo,y hay dos barras de conexión en el brazo de balanceo conectado al diafragma de goma, de modo que el diafragma se sube y baja movimiento recíproco, jig ging.
De acuerdo con el tamaño de grano del mineral tratado, la carrera de la varilla de conexión puede cambiarse y se puede seleccionar una carrera diferente para obtener el mejor efecto de jigging.El método de cambiar los tiempos de punción es reemplazar la pequeña rueda de la correa de cuero. Puede haber dos tipos de tiempos de punzamiento: 322 veces/min; 420 latidos por minuto. El método de selección de la carrera es aflojar el tornillo y la tuerca, sacar el pin de localización,y girar la posición relativa entre la manga de ajuste excéntrica y el eje excéntricoHay 11 trazos diferentes (0-25.3 mm).
Debido a la adición de un tamiz en la parte superior del tamiz de trabajo, el jig se puede utilizar para manipular materiales con tamaño de partícula desigual (Nota:Esta pantalla no se puede suministrar de acuerdo con los requisitos del pedido) el mineral crudo seleccionado se envía a la cámara jig ging, debido a la agitación del diafragma, las partículas de mineral en el medio se estratifican de acuerdo con la gravedad específica;Partículas finas y pesadas de mineral a través de la brecha y el tamiz de partículas artificiales de lecho, colocado en el depósito de la cubeta de la pieza, las partículas de mineral gruesas y ligeras superiores (minerales) por el flujo medio hasta el extremo de la boca de descarga del tamiz,porque la posición de la última cámara de manivela es 50 mm más baja que la anterior, por lo que las partículas de mineral ligero se desbordan a través de la placa de cola de la primera cámara y entrar en la segunda cámara, y ser jig ged de nuevo.La altura de la posición de la placa de cola se puede ajustar de acuerdo con la necesidad de controlar el tamaño de la descarga de mineralEl concentrado en la tolva de almacenamiento y descarga se descarga periódicamente del tubo de descarga.
3.Equipo de procesamiento de mineralPrincipales datos técnicos de las piezas de diafragma de cubo doble:
Especificaciones del producto y parámetros técnicos:
| Modelo SPEC | Cámara de jig |
Área de la sala de pantallas (m2) |
Tamaño de alimentación ((mm) | Capacidad de producción (t/h) | Duración de la carrera(mm) | Tiempos de golpe (tiempos/min) | Adición de agua (t/h) |
(kg/cm2) |
El motor | Peso (kg) | |
| El tipo | Potencia (KW) | ||||||||||
|
100 × 150 El diafragma |
1 | 0.015 | - ¿ Qué pasa? | 0.018-0. ¿Qué quieres decir?6 | - | 420 | - | ¿Qué pasa?5 | Se aplicará el procedimiento siguiente: | 0.55 | 130 |
|
300 × 450 Las demás máquinas de la partida 8411 |
2 | 0.27 | -12 años. | 3 a 6. | 0 a 26 | 322 | 2 a 4 | ¿Qué pasa?5 | Se aplicará el procedimiento siguiente: | 1.1 | 745 |
|
1000 × 1000 Jig cónico que se mueve hacia abajo |
2 | 2 | 1 a 5. | 10 a 25 | 0 a 26 | Entre 200 y 350 | 60 a 80 | 0.6-2 | Se aplicará el procedimiento siguiente: | 1.5 | 1700 |
|
370 × 360 Jig de diafragma cónico que se mueve hacia abajo |
2 | 0.274 | 6 | Entre 1 y 3 | Entre 5 y 25 | Entre 200 y 250 | 2 a 5. | - | Se aplicará el procedimiento siguiente: | 1.1 | 240 |
| De pieles de trabajo, con un lateral trapezoidal y un diafragma móvil | 3 | 2.7 | - ¿ Qué pasa? | 12.5-37 años.5 | 13 a 21 | 170 a 230 | 60 a 90 | 2 | Se aplicará el procedimiento siguiente: | 1.1 | 2000 |
| 670 × 920 jig | 2 | 1.44 | 4 a 8. | 7 a 10 | 18 a 24 años | 240 a 300 | |||||
Equipo de procesamiento de mineral caja de lavado Jigging en la minería Jig Grinder Machine
