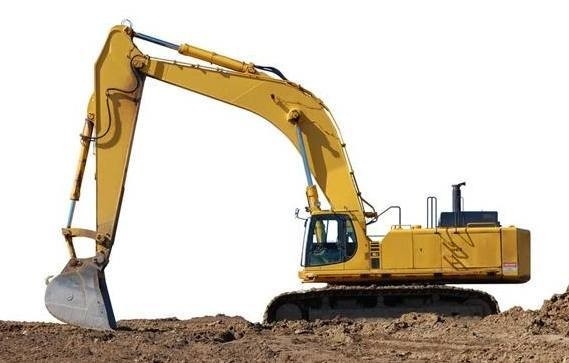

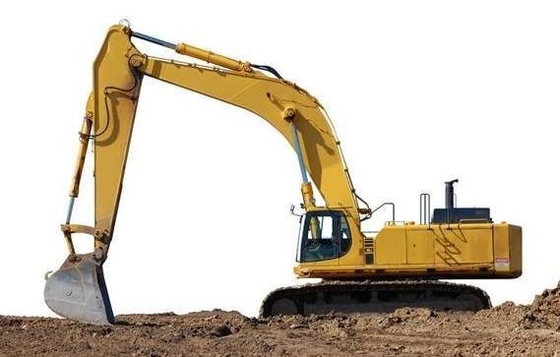

Material de construcción hidráulico de Of Heavy Duty del excavador de la correa eslabonada CT60-9

Material de construcción hidráulico de Of Heavy Duty del excavador de la correa eslabonada CT60-9

1. Descripción del excavador hidráulico resistente de la correa eslabonada de la maquinaria de construcción CT60-9

El excavador hidráulico de la correa eslabonada es una máquina del movimiento de tierras que utiliza un cubo para cavar los materiales más altos o más bajos que la superficie sustentadora y los carga en los vehículos de transporte o descargarlos a la yarda del almacenamiento. Los materiales de la excavación son principalmente suelo, carbón, arena y suelo y roca después de pre-aflojar. Del desarrollo de la maquinaria de construcción estos últimos años, el desarrollo del excavador es relativamente rápido, y el excavador como uno de los modelos más importantes de la maquinaria de construcción de dirigir la construcción, su selección correcta es más importante. Ampliamente utilizado en la mina y la construcción urbana y rural del equipo especial de la maquinaria, funcionamiento avanzado, tecnología única.

2. Especificación técnica del excavador hidráulico resistente de la correa eslabonada de la maquinaria de construcción CT60-9

Sistema hydráulico				Taxi y sistema eléctrico
Bomba		KYB, Japón		Taxi	instalado con caucho del aceite de silicio, el sistema lujoso ajustable del asiento, frío y caliente de aire acondicionado más sistema de control experimental flexible
Tipo		bomba de engranaje axial del pistón pump+
Flujo máximo de la descarga		160 (l/min)
Presión máxima de la descarga
Auge, brazo y cubo		24,5 MPa		Voltaje		12V
Circuito del viaje		MPa 18,6		Baterías		1x12V
Circuito del oscilación		MPa 20,5		Capacidad de la batería		80Ah
Circuito de control		3,9 MPa		Auge, brazo y cubo
Bomba experimental del control		Con engranaje		Cilindro del auge		Φ110xΦ65xS720-L1095
Válvulas de control principales		KYB, Japón		Cilindro del brazo		Φ85xΦ55xS880-L1280
Refrigerador de aceite		El aire refrescó el tipo		Cilindro del cubo		Φ80xΦ50xS600-L925
Sistema del oscilación				Rellenar capacidad y la lubricación
Motor del oscilación		KYB, Japón		Depósito de gasolina		125 L
Tipo del motor del oscilación		motor del Axial-pistón		Sistema de enfriamiento		15 L
Freno		El aceite hidráulico lanzó		Aceite de motor		10,5 L
Freno de aparcamiento		Freno de disco hidráulico		El tanque de aceite hidráulico		78 L nivel de aceite del tanque
Velocidad del oscilación		10 r/min				100 L sistema hydráulico
Cubo
Tipo				Cubo de la retroexcavadora
Capacidad del cubo				0.22m3 (SAE)
Alcance de la capacidad del cubo				0.072-0.25m3
Número de dientes del cubo				5
Anchura del cubo				750 milímetros
Gamas de trabajo
Longitud del auge			3050m m
	Altura de excavación máxima		5889m m
B	Altura de descarga máxima		4201m m
C	Profundidad de excavación máxima		3812m m
D	Profundidad de excavación vertical máxima		3008m m
F	Distancia de excavación máxima		6257m m
G	Alcance de excavación máximo en el nivel del suelo		6102m m
H	Radio mínimo del oscilación de equipo del trabajo		2585m m
Fuerza de excavación (ISO6015)
Longitud del brazo			1580m m
	Fuerza de excavación del cubo		36,7 KN
B	Arme la fuerza de excavación		26,1 KN
Dimensiones totales
