Tamaño máximo 12m m de la alimentación de la partícula de la plantilla grande del diafragma

Tamaño máximo 12m m de la alimentación de la partícula de la plantilla de menas del equipo grande de la preparación

1. Introducción básica de plantilla

La plantilla doble del diafragma del cubo se divide en dos tipos: tipo izquierdo máquina y tipo correcto superficie de la plantilla. Esta plantilla es un tamiz fijo. Es conveniente para la separación de minerales de metal, tales como tungsteno y etc. placer el oro-contener, el mineral selectivo de la lata. Puede ser utilizado para los materiales de grano fino y de grano grueso. En el caso individual de clasificar el placer, el tamaño de partícula máximo es 12m m.

2. Parámetros técnicos del equipo de la preparación de menas

3. Estructura e instrucciones para el uso

La estructura de la plantilla del diafragma del doble-cubo LTS300×450 se compone de partes principales tales como cuerpo, dispositivo de transmisión, separador de agua, diafragma y llave de paso. Se divide en dos porciones, el área que brinca y el área del diafragma. El proceso que brinca es realizado por la agitación del medio (agua) causado por hacia arriba y hacia abajo el movimiento de intercambio del diafragma de goma. El motor conduce la polea grande para girar a través de la V-correa, de modo que la biela en el eje excéntrico se mueva hacia arriba y hacia abajo, y el brazo de eje de balancín conectado con esta biela también se mueve hacia arriba y hacia abajo. Hay dos otras varillas en el brazo de eje de balancín que conectan el diafragma de goma, de modo que el diafragma pueda intercambiar hacia arriba y hacia abajo. Ejercicio, brincando.

Según el tamaño de partícula del mineral que se procesará, los tiempos del movimiento de la biela pueden ser cambiados y diversos movimientos se pueden seleccionar para obtener el mejor efecto que brinca. La manera de cambiar el movimiento es substituir la pequeña polea. Hay dos movimientos: 322 veces/minuto; 420 veces/mínimos. El método de la selección del movimiento es aflojar el tornillo de presión y la nuez, saca el perno de colocación, y gira la posición relativa entre la manga excéntrica del ajuste y el eje excéntrico. Hay 11 diversos movimientos (0-25.3m m).

Puesto que un tamiz se añade sobre el tamiz de trabajo, la máquina de la plantilla se puede utilizar para manejar los materiales con tamaño de partícula desigual. (Nota: esta pantalla no se puede suministrar según los requisitos de la orden) después de que el mineral crudo seleccionado se envíe a la cámara que brinca, las partículas del mineral se estratifica en el medio según su gravedad específica debido a la agitación del diafragma; el finos y las partículas pesadas del mineral pasan con el hueco entre las partículas artificiales de la cama y el agujero del tamiz, las partículas gruesas y ligeras del mineral (minerales) en la capa superior son barridos al puerto de la descarga en el extremo del tamiz por el flujo medio, porque la cámara posterior de la plantilla es más baja que la cámara delantera de la plantilla. 50m m, así que las partículas ligeras del mineral desbordan a través de la placa de la cola de la cámara delantera e incorporar la cámara posterior, y se brincan otra vez. La altura de la placa de la cola se puede ajustar como sea necesario para controlar la cantidad de mineral descargada. El concentrado en el cubo del almacenamiento es descargado regularmente por el tubo de descarga.

La reducción de la plantilla es una operación de clasificación profunda del surco. Utiliza el agua como medio de la reducción, y utiliza la diferencia en la gravedad específica de minerales seleccionados a la ganga para clasificar. Las máquinas de la plantilla son sobre todo tipo del diafragma, y el movimiento y el número de movimientos se basan en la gravedad específica de los minerales seleccionados. , puede ser ajustado fexiblemente, ampliamente utilizado en la reducción de la gravedad del tungsteno, de la lata, del oro del placer, del hematites, de la limonita, del manganeso, del titanio, del antimonio, de la ventaja, del tantalio, del niobio y de otros metales.

4. Alcance del uso de la plantilla

Hay muchos modelos de plantillas. La plantilla AM30 es una plantilla grande de la partícula. Ampliamente utilizado en la reducción de la gravedad del tungsteno, de la lata, del oro del placer, del hematites, de la limonita, del manganeso, del titanio, del antimonio, de la ventaja, del tantalio, del niobio y de otros metales. Según exigencias del consumidor, podemos producir LTP34/2, LTA55/2, LTA1010/2, LTC-69/2, 2LTC79/4, 2LTC-912/4 y otros modelos de plantillas.

La plantilla trapezoidal 6109 la plantilla trapezoidal tiene una capacidad de proceso de 20-30T por hora.

La plantilla de la onda JT1070-2 del diente de sierra tiene las ventajas de ahorrar el agua y la energía y de mejorar la recuperación de partículas finas y de minerales. Es ampliamente utilizada en la fundición del tungsteno, de la lata, del oro, del hierro, del manganeso, del titanio, de la azuela, del cromo, del azufre y de las diversas aleaciones. Convierta la extracción en escoria de metales, del etc.

La máquina de la plantilla LTA-1010/2 se utiliza principalmente para procesar el tungsteno, la lata, el antimonio y otros minerales en la reducción.

La máquina de la plantilla LTP34/2 es ampliamente utilizada en la reducción de la plantilla del tungsteno, lata, oro, hierro, lleva, cinc, manganeso y otros metales pesados.

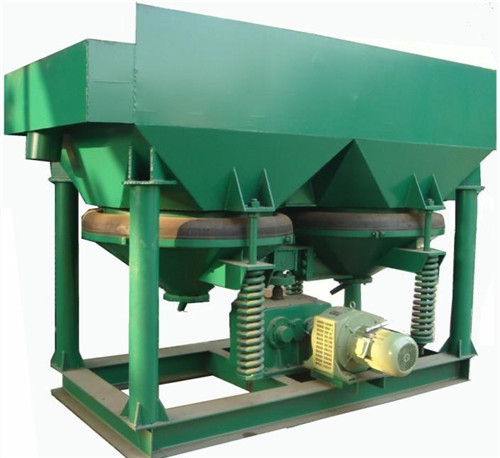

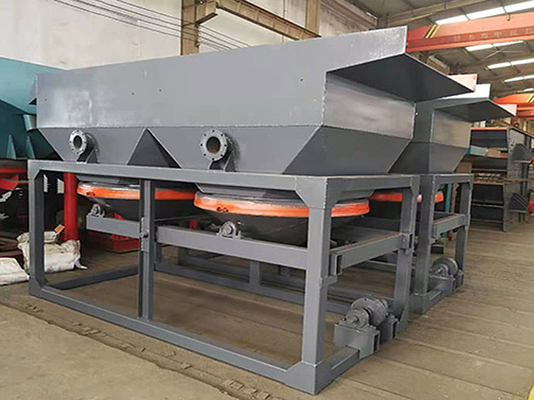

5. Explicación de la foto del equipo de la preparación de menas
