Engranaje de la circunferencia del molino GS42CrMo4 y engranaje del horno rotatorio para la planta del cemento |
Datos del producto:
Pago y Envío Términos:
|
Nombre: | Piñón/engranaje, Ring Gear grande | material principal: | Acero de GS42CrMo4Alloy |
---|---|---|---|
Equipo aplicable: | horno rotatorio, molino de bolas | Anchura dentada de la cara: | 1700 milímetros |
Clasificación: | Engranaje de la circunferencia del molino | Diámetro máximo:: | 16000 milímetros |
Puerto: | Qingdao, Shangai, TianJian | Garantía: | 12 meses |
Alta luz: | Engranaje minero de la circunferencia del molino,Engranaje de la circunferencia del molino del diámetro el 16m,Engranaje de la circunferencia del horno del diámetro el 16m |

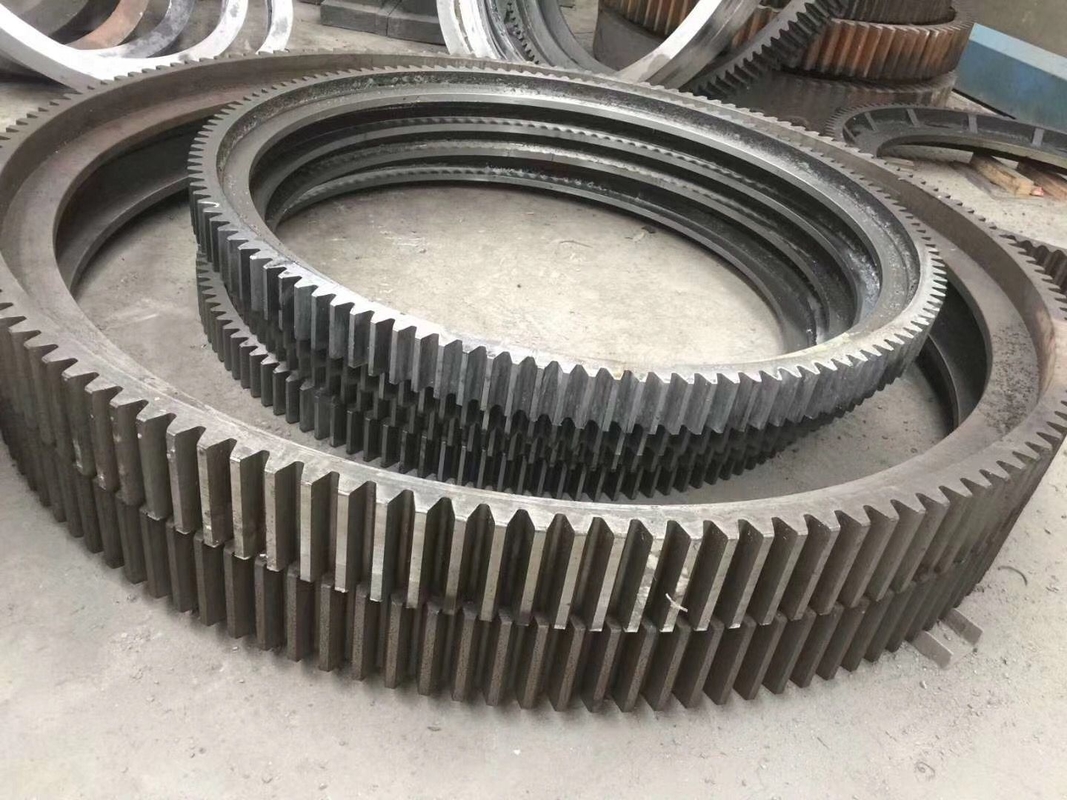

Engranaje minero de la circunferencia del molino, piñón/engranaje, Ring Gear With Maximum Diameter grande el 16m
1. Engranajes de la circunferencia: Engranaje de la circunferencia del horno rotatorio, engranaje de la circunferencia del molino de bola
Los engranajes de la circunferencia ofrecidos encuentran el uso extenso en diversos sectores industriales que incluyen en la industria de las plantas, del acero y del cemento del hierro de esponja, minería, molinos de viento así como en otros sectores industriales. Éstos se hacen disponibles en la gama del módulo del módulo 10 al módulo 70 y en los diámetros mínimos de 100 milímetros a 15000 milímetros. Además, éstos comprenden el peso máximo de 70 piezas únicas de la TA. Aquí la gama de cajas de engranajes/de engranajes endurecidos y de tierra comprende los engranajes de las cajas de engranajes de gusano,/las cajas de cambios helicoidales helicoidales/dobles, las cajas de cambios del Helicoidal-cartabón, las cajas de cambios planetarias y otras.
2. Parámetros del producto del anillo grande para el engranaje de la circunferencia del molino
Artículo | Características estructurales | Proceso de medida | Contenido de la prueba |
Engranaje de la circunferencia |
(1) acero de GS42CrMo4Alloy (estándares propietarios corporativos) HB 220~240 (2) semi-estructurado, Y-rayo |
(1) refinamiento de acero externo (argón el derecho y tratamiento del vacío) (4) el fresar áspero, tiempo del lanzamiento, repara la superficie común, entonces rollo fino |
propiedades mecánicas y composición química (estándar interno) de los bastidores (de 1) (2) desbaste después de la prueba acústica semi-acabamiento (de 3), acabando después de la inspección de la prueba ultrasónica y de la partícula magnética (4) inspección superficial de la partícula magnética del diente, prueba de dureza control de la tolerancia del diente (de 5) (6) la prueba de carga del montaje de la fábrica para comprobar la exactitud del tamaño del engranaje |
3. Proporcionamos los engranajes de la circunferencia en tres diversos diseños
Acero fabricado
- anillo forjado
- placa rodada
Acero fundido
Arrabio (nodular) dúctil
Los engranajes fabricados llegaron a ser mas comunes en el pasado y se construyen con los materiales de acero forjados del borde del engranaje y la electro estructura corporal soldada con autógena. Los anillos se fabrican de un bloque entero de alto acero de aleación de la resistencia. Después de que el trabajar a máquina áspero del anillo, nosotros realice el endurecimiento y el temple del tratamiento térmico para mejorar la característica mecánica y por lo tanto su funcionamiento relevante.
Dientes externos
Diámetro máximo: 16000 milímetros
Anchura dentada de la cara: 1700 milímetros
Módulo máximo: 45 por el avellanador
Módulo máximo: cortador de acabado de 65 engranajes
Dientes internos
Diámetro máximo: 6500 milímetros
Módulo máximo: 25,4
Anchura dentada de la cara: 400 milímetros
Forjar proceso material
Forja
Balanceo final
Enfriamiento del horno
Control en la producción
Amortiguamiento del agua
Prueba de la dureza
El trabajar a máquina áspero
Prueba ultrasónica e inspección dimensional
Certificación de la inspección final
Usos
Nuestros engranajes de la circunferencia se aplican en las industrias del cemento y de los minerales:
Diversos tipos de molinos horizontales
Secadores rotatorios
Hornos rotatorios
Cualquier otro uso grande del anillo del engranaje
