Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | canal inclinado espiral | Condición: | Nuevo |
---|---|---|---|
Tipo: | Equipo de la preparación de menas | Uso: | Piedras y materiales de bulto |
Garantía: | 12 meses | Uasge: | Materiales de construcción, sustancia química |
Industria del uso: | Planta del cemento, acería, fábrica de productos químicos y incinerador | Puerto: | Qingdao, TianJian, Shangai |
Alta luz: | Canal inclinado espiral de la gravedad de los materiales a granel,Ningún canal inclinado espiral de la gravedad móvil,Canal inclinado espiral de la configuración conveniente |
Equipo de la preparación de menas del canal inclinado espiral ninguna configuración conveniente de las piezas móviles
1. El alcance del uso del canal inclinado espiral
Es conveniente para clasificar el hierro, lata, tungsteno, tantalio, niobio, oro, carbón, monazite, rutilo, zircon y otro metal y minerales del no metal con suficiente gravedad específica.
2. Parámetros técnicos del equipo de la preparación de menas
Modelo | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
Diámetro externo (milímetros) | 1200 | 900 | 600 | 400 | |
Echada (milímetros) | 900, 720, 540 | 675, 540, 405 | 450, 360, 270 | 240, 180 | |
Distancia al ratio del diámetro (echada/diámetro) | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,6, 0,45 | |
Inclinación lateral (grados) | 9° | 9° | 9° | 9° | |
Máximo por unidad | 4 | 4 | 3 | 2 | |
Número de cabezas espirales instaladas | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
Tamaño del mineral de la alimentación (milímetros) | 25-55 | 25-55 | 25-55 | 25-55 | |
Concentración de alimentación (%) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
Diámetro | L (milímetro) | 1360 | 1060 | 700 | 460 |
W (milímetro) | 1360 | 1060 | 700 | 460 | |
H (milímetro) | 5230 | 4000 | 2600 | 1500 | |
Peso (kilogramos) | 600 | 400 | 150 | 50 |
3. El principio de trabajo del canal inclinado espiral
El divisor se pone libremente en la cruz (o el trípode) de la tabla de la ayuda. La pulpa uniforme se alimenta lentamente a la superficie del surco espiral a través del surco de alimentación instalado en el extremo principal del surco espiral para clasificar. El extremo del surco espiral se equipa de un surco de interceptación del producto en bloques de la válvula, que divide los productos clasificados en tres (o cuatro) grados en la dirección radial. La anchura del atajo de cada producto puede ser cambiada ajustando la posición del bloque de la válvula. El cubo de la reunión del producto es un cilindro anular concéntrico, que recoge y exporta las corrientes interceptadas del mineral de la multi-cabeza por separado. El corte transversal del canal inclinado espiral, el cambio de la cuesta de la curva es especialmente conveniente para la selección de materiales de la partícula fina. El equipo de proceso mineral tiene las ventajas de la estructura simple, de ningunas piezas móviles, del peso ligero, de ningún ruido, de la configuración conveniente, de la instalación y del mantenimiento.
4. Características estructurales del canal inclinado espiral
La fibra de vidrio reforzó el canal inclinado espiral plástico consiste en seis porciones: alimentador, alimentador del mineral, surco espiral, surco del producto, cubo de la reunión del producto y soporte de interceptación del surco (cruz incluyendo o trípode). El surco helicoidal formado por las escamas helicoidales es el componente principal. Los pedazos espirales se hacen de la fibra de vidrio reforzaron plástico (plástico reforzado fibra de vidrio) y son conectados juntos por los pernos. La superficie seleccionada del surco espiral tiene una capa desgaste-resistente prefabricada. El equipo de proceso mineral tiene las ventajas del peso ligero, de la firmeza y de la durabilidad. La parte superior del surco espiral se proporciona un mineral-alimentador del multi-tubo y distribuyó uniformemente el mineral, que es fácil de controlar.

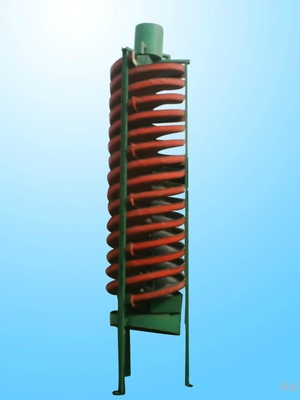

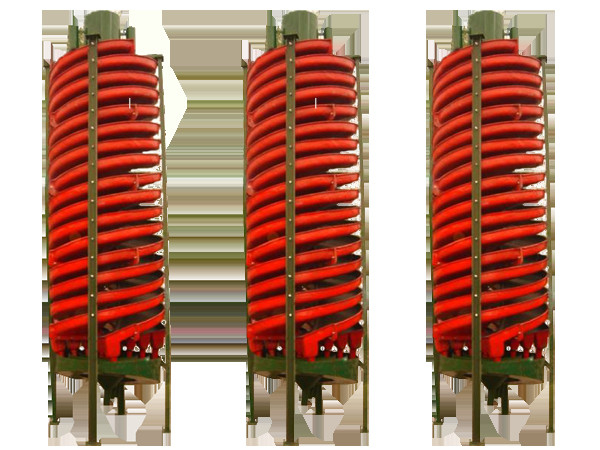

5. Explicación de la foto del equipo de la preparación de menas
