Acero de aleación de la resistencia de la dureza de alta resistencia del engranaje de la circunferencia del molino HB210~250 alto

Acero de aleación de la resistencia de la alta dureza de alta resistencia del engranaje de la circunferencia del molino HB210~250 alto

introducción 1.Basic a los engranajes de la circunferencia
Los engranajes de la circunferencia ofrecidos encuentran el uso extenso en diversos sectores industriales que incluyen en la industria de las plantas, del acero y del cemento del hierro de esponja, minería, molinos de viento así como en otros sectores industriales. Éstos se hacen disponibles en la gama del módulo del módulo 10 al módulo 70 y en los diámetros mínimos de 100 milímetros a 15000 milímetros. Además, éstos comprenden el peso máximo de 70 piezas únicas de la TA. Aquí la gama de cajas de engranajes/de engranajes endurecidos y de tierra comprende los engranajes de las cajas de engranajes de gusano,/las cajas de cambios helicoidales helicoidales/dobles, las cajas de cambios del Helicoidal-cartabón, las cajas de cambios planetarias y otras. Con más los engranajes de 1000 de la circunferencia vendidos sobre el engranaje del mundo CITICIC es un proveedor principal en el cemento y la industria mineral.

Las cortadoras del engranaje 2.ZTIC incluyen
Máquina que friesa del CNC de Ø16m
Cortadora del engranaje de Ø12m (Suiza)
Máquina que friesa de Ø10m (Alemania)
Máquina que friesa de alta velocidad del CNC de Ø4m (Alemania)
Máquina que friesa horizontal de Ø1.6m CHC (Alemania)
Máquina de pulir del engranaje del perfil del CNC de Ø5m (Alemania)
Máquina de pulir del engranaje del perfil del CNC de Ø2.8m (Alemania)
Máquina de pulir del engranaje del perfil del CNC de Ø1.25m (Alemania)
Máquina de pulir del engranaje del perfil del CNC de Ø1m (Alemania)
Máquina de pulir del engranaje del perfil del CNC de Ø0.8m (Alemania)

componentes 3.Basic de los engranajes de la circunferencia
(1) arrabio (nodular) dúctil
Los engranajes fabricados llegaron a ser mas comunes en el pasado y se construyen con los materiales de acero forjados del borde del engranaje y la electro estructura corporal soldada con autógena. Los anillos se fabrican de un bloque entero de alto acero de aleación de la resistencia. Después de que el trabajar a máquina áspero del anillo, nosotros realice el endurecimiento y el temple del tratamiento térmico para mejorar la característica mecánica y por lo tanto su funcionamiento relevante.
(2) Avantages de los engranajes fabricados de la circunferencia
La estructura material forjada excluye el riesgo de inclusiones y evita defectos estructurales tales como porosidad, micro-contracción, agujeritos, inclusiones termales de las grietas, de la arena y de escoria. Como consecuencia, no hay necesidad de la soldadura restaurativa de la estructura principal, del moler del área del diente, del etc. El procedimiento de fabricación excluye la necesidad de modelos y de canalizaciones verticales. El material del borde tiene una dureza y fuerza más altas que el material usado para la estructura subyacente (es decir web, listones). Estas características reducirán plazos de expedición y costes. Procese la fabricación asegura entrega rápida.

(3) dientes externos
Diámetro máximo: 16000 milímetros
Anchura dentada de la cara: 1700 milímetros
Módulo máximo: 45 por el avellanador
Módulo máximo: cortador de acabado de 65 engranajes
(4) dientes internos
Diámetro máximo: 6500 milímetros
Módulo máximo: 25,4
Anchura dentada de la cara: 400 milímetros
(5) piñones
Engranaje de ZTIC invertido en recursos significativos y alcanzado muchas innovaciones con los piñones. La combinación correcta de material, de dureza y de acabamiento entre el piñón y el engranaje es crucial para un curso de la vida largo del equipo instalado. Diseñamos y fabricamos los piñones para hacer juego cada los clientes necesitamos, no importa cómo es único la situación pudo ser.

documentos de la garantía 4.Quality
Los informes siguientes deben ser sometidos a la garantía de calidad:
a. informe de la química
b. informe físico
c. documentos del tratamiento térmico
Especificación del CITIC HMC Q/HM 973.2-2007 para las piezas de acero fundido para los molinos de pulido
d. informe de inspección ultrasónica (antes y después de reparaciones)
e. informe de inspección de la partícula magnética (antes y después de reparaciones)
f. informe dimensional
g. mapas de la reparación de la soldadura
h. procedimientos de la soldadura y expediente de la calificación del procedimiento
i. calificación del soldador
j. calificación de prueba no destructiva del inspector

5. parámetros técnicos del engranaje de la circunferencia del molino

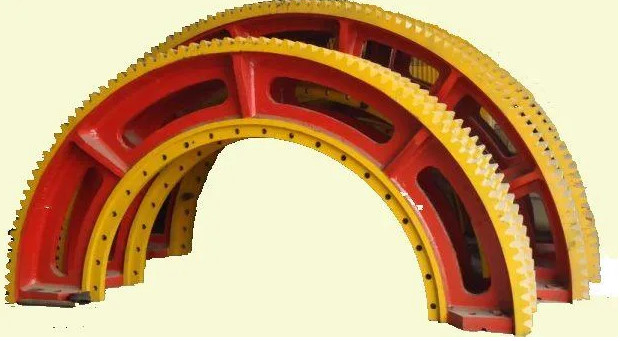

6. Explicación de la foto del engranaje de la circunferencia del molino
