1. Los requisitos técnicos de un anillo grande del engranaje de CITICIC
(1) se pretrata antes de normalizar el tratamiento de endurecimiento superficial, la dureza si HB210 ~ 250; el funcionamiento mecánico es el Rb 690MPa, tensión de producción Rs 490MPa, alargamiento D5 el 11%, reducción de la última fuerza del área W el 25%, dureza Ak 30J del impacto; inducción endurecida, dureza HRC50 ~ 55 de los dientes; profundidad endurecida eficaz 3 ~ 5m m de la capa.
(2) la detección ultrasónica total del defecto, calidad interna debe cumplir dos requisitos estándar de los requisitos GB7233-87; la inspección de la partícula magnética del diente y del prendedero, calidad debe cumplir dos estándares de los requisitos GB/T9444-88.
(3) la nota el bastidor no es R5 redondeado ~ R10.
(4) el chaflán del diente en ambos extremos y 1 45b.5) por dos y la mitad anchura del diente de engranaje de anillo de cada acoplamiento del anillo a lo largo del borde de un anillo entero hecho con los pernos de alta resistencia, combinados con la superficie del diente debe estar en el centro inferior.

2. parámetros técnicos del engranaje de la circunferencia del molino

3. proceso de fabricación grande del engranaje de anillo

(1) de áspero
El espacio en blanco de la pieza de acero fundido es proporcionado por la maquinaria pesada Co., planta de Ltd. Heavy Forging, funcionamiento del CITIC por el estándar GB11352-89 especifica los requisitos para modelar según el proceso de lanzamiento, fundición, echando, las cajas golpeadas, limpieza, vistiendo bastidores;. Durante la inspección y la aceptación por los dibujos y requisitos técnicos para el espacio en blanco de acero
Controles, acordando los estándares JB/T6402-92 publicados después de la aceptación
Abajo de procedimiento.
(2) desbaste
Cruzado por el dibujo y permanecer hacia fuera el permiso, la alineación, conexión, procesando tanto en el interior como en el exterior el círculo, combinando moler de cara, la perforación y otros procesos.
(3) lesión de la exploración
La detección ultrasónica total del defecto, calidad interna debe cumplir los dos requisitos de los estándares GB7233-87.
(4) normalización del tratamiento previo
los pares del Semi-anillo que normalizan y que moderan el tratamiento, proporcionan una buena organización para el endurecimiento superficial subsiguiente; deformación de los dibujos de la prensa de la media inspección del engranaje de anillo después del tratamiento térmico.
(5) el trabajar a máquina
Primero dos y la mitad el anillo es hecho con los pernos de alta resistencia que conectan el anillo en conjunto, el proceso total dibujando los dientes de Quannei un Wai del círculo y requisitos de proceso que muelen superiores y más bajos, y después de dibujos y que trabajan a máquina.
(6) eliminación de procesar la tensión
El anillo total recoció para eliminar la tensión.
(7) endurecimiento total de la superficie del anillo
SI a lo largo de la inducción alveolar de la superficie del diente que endurece, dureza HRC50 ~ 55, profundidad endurecida eficaz 3 ~ 5m m de la capa.
(8) inspección final
Primero, la frecuencia de la detección que apaga, la dureza después de moderar el engranaje de anillo cogging cumple los requisitos de los dibujos; en segundo lugar, detectar si el diámetro externo máximo un D6944 más de gran tamaño como la deformación 3m m, la corrección mecánica requerida hasta calificado; En tercer lugar, la inspección de la partícula magnética del diente y del prendedero, calidad debe cumplir dos requisitos estándar de los requisitos GB/T9444-88; Finalmente, según los dibujos y los requisitos técnicos para la inspección final.

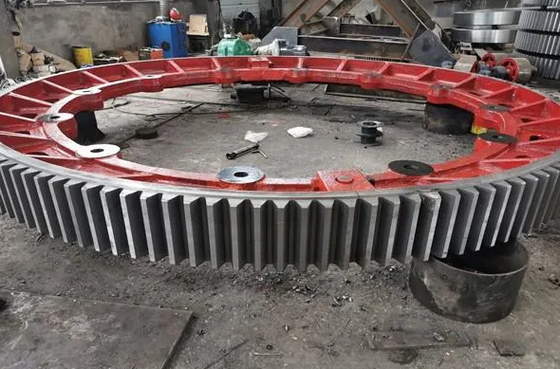

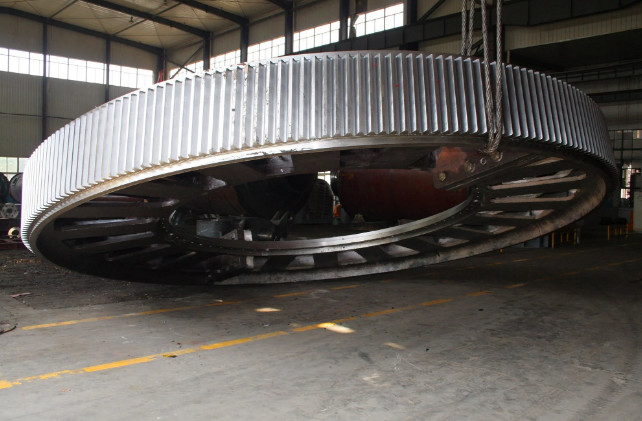

4. Explicación de la foto del engranaje de la circunferencia del molino
