Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Filtro de discos de la serie de GPY | Condición: | Nuevo |
---|---|---|---|
Tipo: | Equipo de la preparación de menas | Uso: | Piedras y materiales de bulto |
Garantía: | 12 meses | Uasge: | Materiales de construcción, sustancia química |
Industria del uso: | Planta del cemento, acería, fábrica de productos químicos y incinerador | Puerto: | Qingdao, TianJian, Shangai |
Diámetro del disco: | 2700 milímetros | Poder del motor principal: | 2.2-4 kilovatios |
Revolvimiento de velocidad: | 73 r/min | Número de fans del filtro por la bandeja: | 10 PC |
Alta luz: | filtro de discos 120M2,filtro de discos 40M2,Tipo mezclador de la paleta del filtro de discos |
Paleta-tipo mezclador del equipo de la preparación de menas del filtro de discos de la serie de GPY
1. Propósito
El filtro de discos de la serie de GPY se utiliza principalmente para la deshidratación de materiales de grano fino tales como carbón limpio de la flotación de 0~0.5m m y carbón de la cola, y se puede también utilizar para la separación de sólido-líquido en el tratamiento de la metalurgia, de la industria química, del petróleo y de aguas residuales.
2. Principio de funcionamiento
El proceso de filtración del filtro de discos es: bajo acción de la diferencia de la presión formada por la bomba de vacío, un producto de filtración de la partícula se forma en la tela filtrante, y la fase líquida se quita a través del producto de filtración y de la tela filtrante para alcanzar la separación de sólido-líquido, y el producto de filtración entra en el área de sequía. La mayor parte del agua se quita, y entonces entra en el área del escape. El aire comprimido generado por el ventilador descarga la parte del producto de filtración en el disco del filtro, y el resto del producto de filtración es descargado por el raspador, que se termina en un ciclo.
3. Parámetros técnicos del equipo de la preparación de menas
Parámetros básicos | Unidad/especificación | GPY-40 | GPY-60 | GPY-80 | GPY-100 | GPY-120 |
Área de filtro | m2 | 40 | 60 | 80 | 100 | 120 |
Diámetro del disco | milímetro | 2700 | ||||
Número del disco | PC | 4 | 6 | 8 | 10 | 12 |
Número de fans del filtro por la bandeja | PC | 10 | ||||
Velocidad del eje | r/min | 1-0.167 | 0966-0.215 | |||
Poder del motor principal | Kilovatio | 2,2 | 4 | |||
Revolvimiento de velocidad | r/min | 73 | ||||
Revolvimiento de poder del motor | Kilovatio | 2,2 | 4 | |||
Tamaño de partícula de la alimentación | El contenido de las partículas más pequeñas de 0.063m m no es más de 35-40% |
4. Características principales
(1) el dispositivo de transmisión tiene una estructura compacta, una operación confiable y una regulación stepless de la velocidad;
(2) equipado de un acoplamiento esfuerzo de torsión-limitador, que desempeña el papel de la protección contra sobrecarga y asegura la operación segura y confiable del motor principal;
(3) el eje central es una estructura soldada con autógena, que es ligera en el peso, buena en la rigidez, alta en fuerza y grande en la dislocación del líquido filtrado. El buje es el material compuesto del SP, que es ligero en peso y desgaste-resistente;
(4) se adopta el nuevo tipo placa en abanico plástica del punto de la estrella, que es ligero en el peso, alto en la fuerza, bueno en el hydrophobicity, alto en la tarifa de apertura, bueno en el efecto de la deshidratación y de la de-torta, bajos en humedad del producto de filtración, de largo en vida de servicio, resistente a la corrosión y conveniente para la decoración;
(5) la tela filtrante se teje con el alambre de acero inoxidable, que tiene bueno filtrando efecto, la humedad baja del producto de filtración, la alta tarifa del retiro de la torta y la vida de servicio larga;
(6) se adopta el paleta-tipo flotar-tipo caja del mezclador de relleno de aislamiento, permitiendo que el eje del mezclador flote hasta cierto punto, el efecto de aislamiento es bueno, y las piezas de aislamiento son fáciles de substituir;
(7) el uso combinado del aire instantáneo que soplaba y suspendió el raspador que descargaba el dispositivo no sólo tiene una alta tarifa de descarga (el hasta 90%), pero también el raspador puede balancear con el disco del filtro, y el disco del filtro está en un buen estado de la fuerza, reduciendo la carga en el anfitrión;
(8) además de las ventajas antedichas, los nuevos productos de la serie GPY20-120 se diseñan según el tamaño de la fundación y del puerto de la descarga, que es conveniente para la renovación de la fábrica vieja y la renovación del equipo.

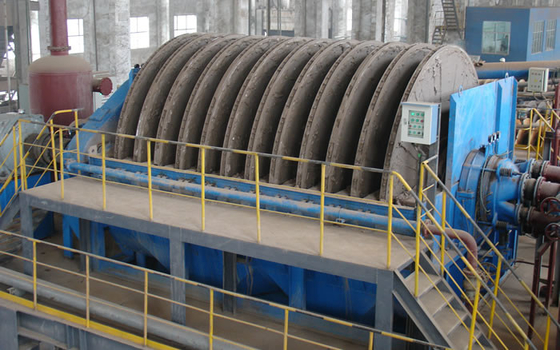

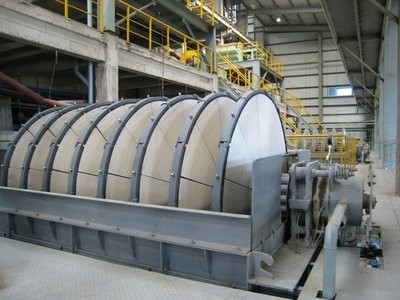

5. Explicación de la foto del equipo de la preparación de menas
