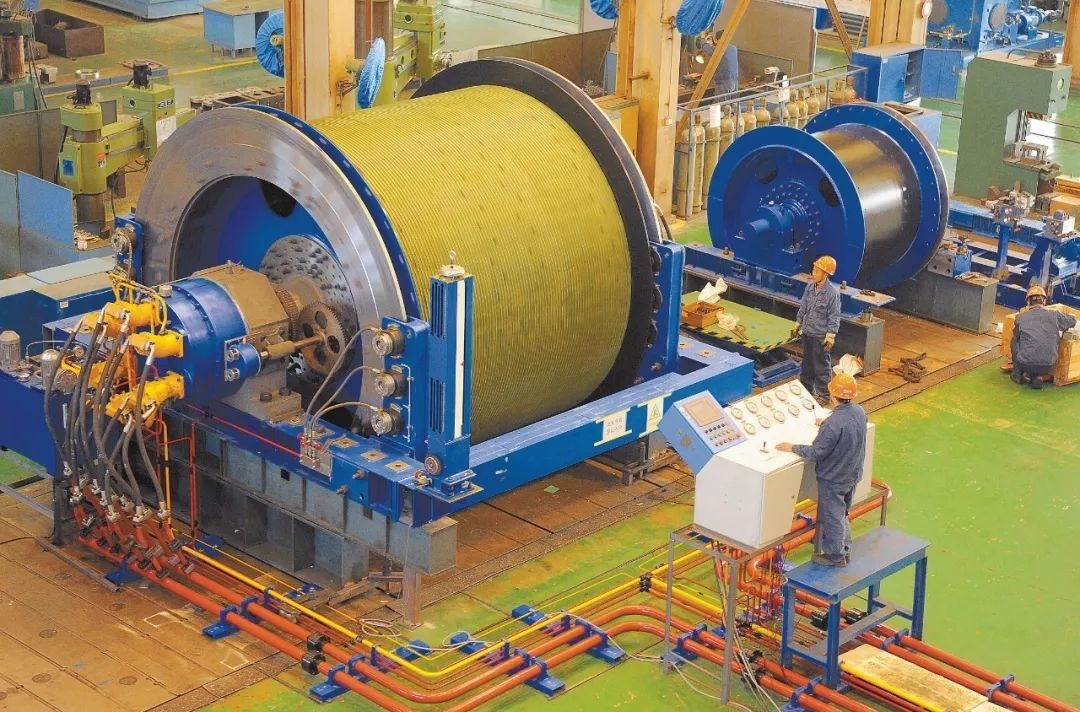

Alzamiento a prueba de explosiones hidráulico que transporta alzando el diámetro del carrete de máquina 2500 milímetros

Alzamiento a prueba de explosiones hidráulico que transporta alzando el diámetro del carrete de máquina 2500 milímetros

1. Introducción básica de torno de levantamiento a prueba de explosiones hidráulico

(1) el tipo de producto alzamientos de la serie del JT (K) YB-*×*J y los tornos a prueba de explosiones hidráulicos del levantamiento utiliza los motores asincrónicos de la ardilla-jaula a prueba de explosiones para conducir las pompas hydráulicas variables bidireccionales, y conduce los motores hidráulicos de alta velocidad múltiples para girar a través de los circuitos cerrados. El carrete es conducido para girar por el reductor.

(2) ejemplo de marcado:

a) Se marca el diámetro del carrete 2500 milímetros, anchura del carrete 2000 milímetros, impulsión del reductor, proporcional electrohidráulico, control del PLC, alzamiento a prueba de explosiones hidráulico de profundidad del indicador tambor digital de la exhibición del solo como: Alzamiento a prueba de explosiones hidráulico de JKYB- 2.5×2.0J (BP);

b) Diámetro del carrete 1600 milímetros, anchura del carrete 1200 milímetros, impulsión del reductor, control hidráulico, exhibición mecánica del indicador de profundidad. Se marca el torno de levantamiento a prueba de explosiones hidráulico del doble-tambor como: 2JTYB- 1.6×1.2J.

2. Transportación alzando parámetros técnicos de la máquina

3. Uso y introducción de productos de torno de levantamiento a prueba de explosiones hidráulico

El alzamiento de la serie del JT (K) YB-*×*XP y el torno a prueba de explosiones hidráulicos del levantamiento se utilizan para levantar y bajar personales y los materiales en las ocasiones que contienen el gas explosivo tal como polvo de aire y metano de la mezcla y de carbón. , integración líquida de nuevos productos. Actualmente, hay dos series estándar de solo cilindro y de cilindro doble, y 18 especificaciones estándar de productos, y puede también ser extendido a las especificaciones no estándar según necesidades de usuario. El modo de transmisión principal del producto adopta el motor a prueba de explosiones para conducir directamente la bomba variable de alta presión, conduce los motores hidráulicos cuantitativos múltiples y los motores hidráulicos variables a través del circuito cerrado hidráulico, y después conduce el eje y el carrete para girar a través del reductor del engranaje planetario para terminar diversas condiciones de trabajo del proceso de elevación.

4. Características técnicas del producto del torno de levantamiento a prueba de explosiones hidráulico

(1) buen funcionamiento a prueba de explosiones;

(2) funcionamiento de regla de la velocidad stepless del establo y funcionamiento de poca velocidad de la operación;

(3) el efecto ahorro de energía es obvio: debido al uso de la transmisión a circuito cerrado hidráulica, el sistema está siempre en el estado de la generación y frenando bajo condición de la baja, el efecto ahorro de energía es obvio. Comparado con el torno hidráulico del motor hidráulico de poca velocidad, el torno hidráulico impulsado por motor hidráulico de alta velocidad tiene alta eficacia de la transmisión y buen efecto ahorro de energía;

(4) cambios flexibles en parámetros técnicos, hacer juego razonable, y sitio grande para la selección: los parámetros del ratio de la velocidad del reductor se pueden razonablemente seleccionar según diversas cargas y se adopta las velocidades, para poder hacer juego óptimo los parámetros de la pompa hydráulica y del motor hidráulico, y el motor bomba-variable variable. El modo de regla de la velocidad (el motor hidráulico de poca velocidad no puede) puede realizar la luz-carga de alta velocidad y condiciones de poca velocidad de la operación de la pesado-carga, y da el juego completo a la capacidad del equipo. Comparado con el esquema hidráulico de poca velocidad del motor, la fuerza o la velocidad de tracción se puede aumentar bajo mismo poder; mientras que la fuerza de tracción máxima y la velocidad máxima son lo mismo, el poder instalado puede ser reducido, que puede ahorrar electricidad;

(5) la estructura compacta y el pequeño volumen pueden ahorrar el coste de construcción de la energía de la cámara: Debido a la conexión directa entre el reductor del engranaje planetario y el eje principal, y a la conexión directa entre el motor hidráulico de alta velocidad y el reductor del engranaje planetario, la dimensión axial del motor principal es corta, y el sistema hydráulico compacto se arregla, así que la estructura es compacta y el volumen es pequeño. Ahorre el coste de infraestructura de la cámara;

(6) el equipo tiene una vida de servicio larga, los recambios estándar son fáciles de comprar y el precio es bajo, la carga de trabajo del mantenimiento es pequeña, y el coste de operación completo es bajo. Comparado con el esquema hidráulico de poca velocidad del motor, el motor hidráulico de alta velocidad es un componente hydráulico estándar con funcionamiento estable, larga vida, la adquisición fácil, el precio bajo, y la carga de trabajo reducida del mantenimiento. Aunque la inversión de una sola vez sea alta, los gastos de explotación completos son bajos;

(7) operación sensible, simple y conveniente: Solamente una manija se puede utilizar para terminar el proceso entero de la operación del torno, y la operación es sensible, exacta, simple y confiable;

(8) la pesado-carga de la cuesta que comienza funcionamiento es estable, segura y confiable;

(9) altas seguridad y confiabilidad de funcionamiento: Comparado con el esquema hidráulico de poca velocidad y del alto-esfuerzo de torsión del motor de la transmisión, el torno hidráulico de alta potencia conducido por el motor hidráulico de alta velocidad tiene altas seguridad y confiabilidad, y nunca ha habido “un accidente del coche de deportes”;

(10) medidas completas de la protección de la seguridad, conforme a los requisitos “de las normas de seguridad de la mina de carbón” (edición 2001) y a los requisitos de las muestras de seguridad del carbón: el producto se equipa del sobre-balanceo, de la velocidad excesiva, de la sobrecarga, del debajo-voltaje, de la desaceleración, de la liquidación de la zapata, del dispositivo de seguridad de la cero-posición, de los dispositivos de protección de la seguridad de la profundidad tales como fracaso del indicador, de la alarma floja de la cuerda, sobre alarma de la temperatura, alarma llana líquida y el freno de seguridad. Cumpla con los requisitos “de las normas de seguridad de la mina de carbón” y los requisitos de las muestras de seguridad del carbón;

(11) tiene funcionamiento de frenado de la buena seguridad y bueno frenando confiabilidad: el circuito de frenado hidráulico controlado por la válvula de presión tiene la función por separado de fijar la desaceleración de frenado de levantar la carga pesada y de bajar la carga pesada. Puede no sólo asegurarse de que la carga pesada de elevación no afloje la cuerda, pero también asegurarse de que la carga pesada de baja cumpla los requisitos de la desaceleración de las normas de seguridad, y tenga buen funcionamiento de frenado secundario.
