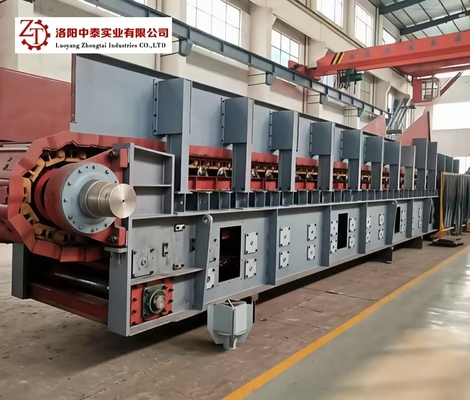

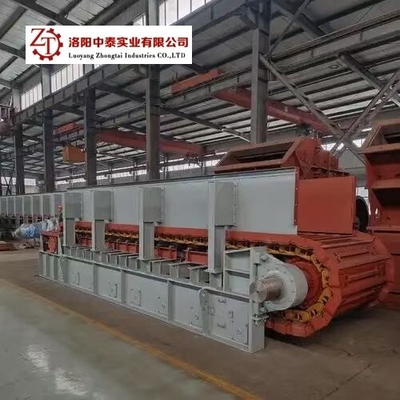

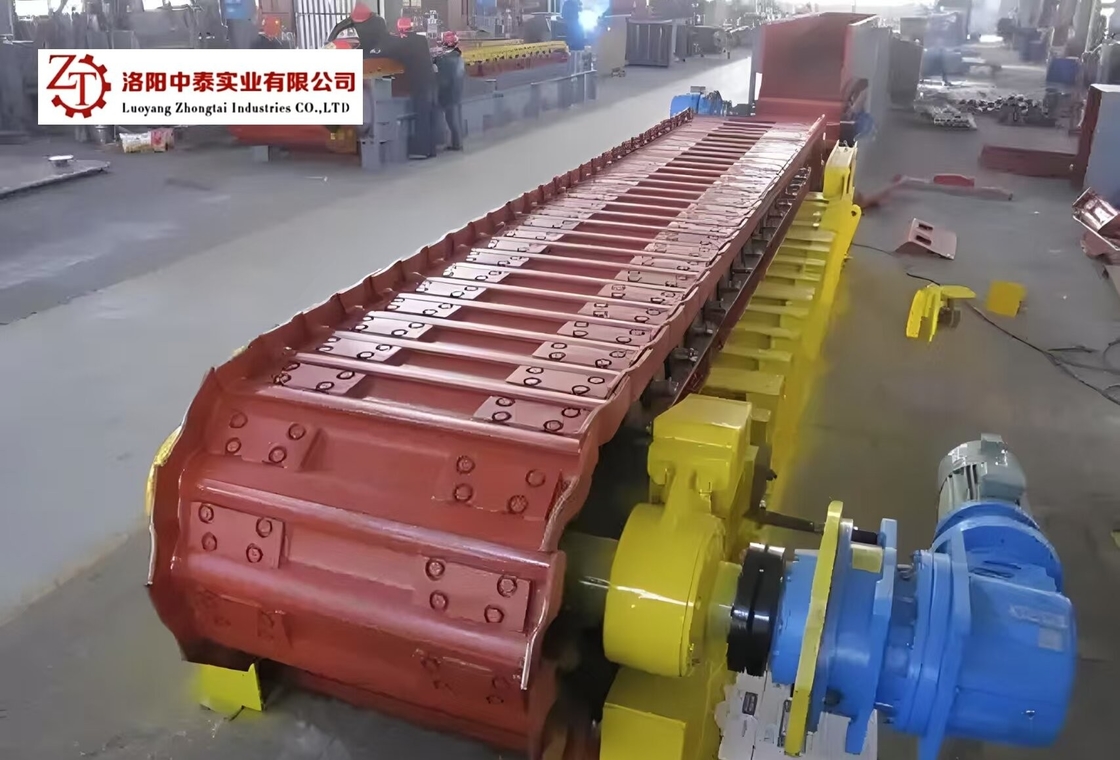

Máquina de elevación de transporte de placas de alimentación Rango de velocidad 0 ~ 0,6 M/min
1Propósito.
El alimentador de placas es un tipo de maquinaria de transporte continuo ampliamente utilizada en la minería, la metalurgia, los materiales de construcción, los puertos, el carbón y las empresas industriales y mineras químicas.Se utiliza principalmente para suministrar y transferir de forma continua y uniforme varios objetos pesados a granel y materiales a granel abrasivos de contenedores de almacenamiento o tolvas de transferencia a trituradorasEs uno de los equipos importantes e indispensables en el proceso de procesamiento del mineral y de las materias primas y en la producción continua.
2Características del trabajo
(1) La mayor parte del arranque sin carga, básicamente sin fenómeno de sobrecarga, ocasionalmente arranca con carga nominal, la tolva receptora tiene un máximo de 70 t de carbón;
(2) Se requiere que comience a velocidad cero, y el rango de velocidad es de 0 ~ 0,6 m / min. Se puede controlar manualmente para acelerar o desacelerar lentamente.que se utiliza más y funciona de manera estable;
(3) La carga externa es básicamente estable durante el funcionamiento estable, y el impacto es pequeño;
(4) La temperatura ambiente es baja y el polvo es grande.
3Principio de funcionamiento

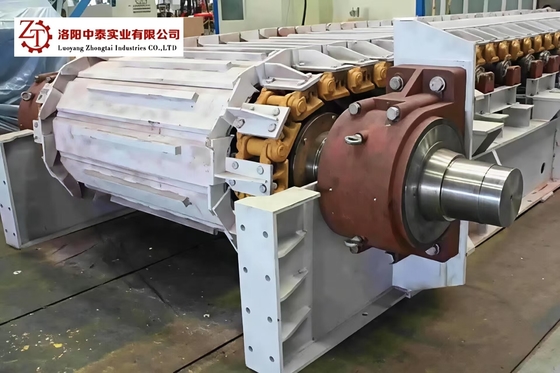

Se utiliza una cadena de forja a presión de alta resistencia con una inclinación de 228,6 mm (9 pulgadas) como elemento de tracción.Las dos cadenas pasan por alto un par de ruedas motrices instaladas en la cabeza del cuerpo y un par de ruedas de tensión en la cola del cuerpo para formar un bucle cerradoCada eslabón de las dos hileras de cadenas está equipado con ranuras de transporte superpuestas y pesadas para formar una línea de transporte continua capaz de transportar materiales.Su propio peso y el peso del material son soportados por varias filas de ruedas de apoyoEl sistema de transmisión está conectado al reductor por el motor de regulación de velocidad de conversión de frecuencia CA.y luego el mecanismo de transporte está directamente conectado por la funda de expansión y el dispositivo de conducción para conducir la operación de baja velocidadEl material descargado en el contenedor de cola se transporta hacia la parte delantera del cuerpo a lo largo de la línea de transporte para lograr el propósito de alimentación continua y uniforme a la maquinaria de trabajo de abajo.
4- Propósito del trabajo
Es un tipo de maquinaria de transporte continuo ampliamente utilizada en la minería, la metalurgia, los materiales de construcción, el puerto, el carbón y la industria química y las empresas mineras.Se utiliza principalmente para el suministro continuo y uniforme y la transferencia de varios pesos grandes y materiales a granel abrasivos desde el contenedor de almacenamiento o el embudo de transferencia a la trituradoraEs uno de los equipos importantes y esenciales en el procesamiento de mineral y materias primas y en el proceso de producción continua.
5Parámetros técnicos de las máquinas elevadoras de transporte
| Modelo |
Ancho de las ranuras ((mm) |
Distancia entre el eje central de la cabeza y el eje trasero ((mm) |
Velocidad (m/s) |
Tamaño del alimento ((mm) |
Capacidad (t/h) |
| Se trata de un sistema de control de las emisiones. |
1000 |
6000 |
0.01-0. ¿Qué quieres decir?1 |
₹ 500 |
80 a 160 |
| Se trata de un sistema de control de las emisiones. |
1000 |
12000 |
0.05 a 0.1 |
₹ 500 |
60 a 130 |
| Se trata de un sistema de control de las emisiones. |
1200 |
4000 |
0.014-0. ¿Qué quieres decir?08 |
¥600 |
45 a 150 |
| Se trata de un sistema de control de las emisiones. |
1200 |
6000 |
0.01-0. ¿Qué quieres decir?1 |
¥600 |
80 a 160 |
| Se trata de un sistema de control de las emisiones. |
1200 |
11000 |
0.01-0. ¿Qué quieres decir?1 |
¥600 |
50 a 100 |
| Se trata de un sistema de control de las emisiones de gases de escape. |
1200 |
19000 |
0.014-0. ¿Qué quieres decir?09 |
¥600 |
45 a 150 |
| Se trata de un sistema de control de las emisiones de gases de escape. |
1250 |
6000 |
0.014-0. ¿Qué quieres decir?08 |
₹ 700 |
45 a 150 |
| Se trata de un sistema de control de las emisiones. |
1250 |
12000 |
0.014-0. ¿Qué quieres decir?08 |
₹ 700 |
45 a 150 |
| Se trata de un sistema de control de las emisiones. |
1400 |
8000 |
0.017-0. ¿Qué quieres decir?17 |
¥900 |
100 a 200 |
| Se trata de un sistema de control de las emisiones de gases de escape. |
1400 |
16000 |
0.006-0. ¿Qué quieres decir?06 |
¥900 |
20 a 200 |
| Se trata de un sistema de control de las emisiones. |
1500 |
5000 |
0.014-0. ¿Qué quieres decir?08 |
₹ 700 |
85 a 288 |
| Se trata de un sistema de control de las emisiones de gases de escape. |
1500 |
15000 |
0.006-0. ¿Qué quieres decir?06 |
₹ 700 |
20 a 200 |
| Es el WBL 150-10.5 |
1500 |
10500 |
0.006-0. ¿Qué quieres decir?06 |
₹ 700 |
20 a 200 |
| Se aplicará el procedimiento siguiente: |
1600 |
6000 |
0.017-0. ¿Qué quieres decir?17 |
¥800 |
61 a 610 |
| Se aplicará el procedimiento siguiente: |
1600 |
9000 |
0.076 |
¥800 |
180 |
| Se trata de un sistema de control de las emisiones. |
1800 |
8000 |
0.022-0. ¿Qué quieres decir?046 |
¥800 |
100 a 1000 |
| Se trata de un sistema de control de las emisiones de gases de escape. |
1800 |
12000 |
0.05 |
¥800 |
360 |
| Se trata de un sistema de control de las emisiones de gases de escape. |
2200 |
10000 |
0.018-0. ¿Qué quieres decir?055 |
¥1500 |
Las demás: |
| Se trata de un sistema de control de las emisiones de gases de escape. |
2400 |
10000 |
0.018-0. ¿Qué quieres decir?055 |
¥1500 |
Las demás: |
6Características de funcionamiento del alimentador de placas
La cadena de tracción adopta una cadena de rodillos de pines de placa de paso largo, y todas las partes de la cadena están hechas de material de acero aleado, y han sido sometidas a un tratamiento térmico científico, con buena resistencia al desgaste,alta resistencia a la tracción y larga vida útilLa placa inferior del cuerpo del tanque está superpuesta por arcos para evitar fugas de material.El motor de transmisión adopta un motor de regulación de velocidad, y la velocidad de marcha es ajustable, de modo que la cantidad de transporte se puede seleccionar más razonablemente.y también hay varias combinaciones de diseños horizontales y oblicuosLa longitud de transporte de una sola máquina es igual o inferior a 60 m y la altura de elevación es igual o inferior a 30 m. El ángulo máximo de inclinación de transporte es de 0 a 75 grados.La temperatura del material es igual o inferior a 600°CLos modelos se pueden dividir en alimentador de delantal ligero, alimentador de delantal medio y alimentador de delantal pesado.
