Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Máquina de pulir | Condición: | Nuevo |
|---|---|---|---|
| Tipo: | Molino de pulido del mineral | Uso: | Piedras y materiales de bulto |
| Garantía: | 12 meses | Uasge: | Materiales de construcción, sustancia química |
| Industria del uso: | Planta del cemento, acería, fábrica de productos químicos y incinerador | Puerto: | Qingdao, TianJian, Shangai |
| Alta luz: | Molino de pulido del mineral de 25 TPH,Molino de pulido del mineral de 18 TPH,Máquina de pulir del mineral de 25 TPH |
||
El PLC de pulido del molino del mineral de la máquina de pulir controla estándar americano de AGMA
1. Introducción básica de máquina de pulir
El molino de pulido es el equipo principal en el proceso de la granulación. Maneja los materiales con un contenido en agua del 8% al 13%, de modo que los materiales sean completamente mezclados y refinados, y la superficie de las partículas materiales se aumenta. El uso de moler el molino puede acortar el proceso de producción de pelotillas, ahorrar el consumo de energía del equipo, y mejora la calidad de pelotillas y de la tarifa de recuperación del metal, mejorar condiciones de trabajo y condiciones de la protección del medio ambiente, el etc., así que se ha promovido rápidamente en el proceso de la granulación.
2. Características técnicas de la máquina de pulir
(1) las formas de la transmisión usadas por el molino del tambor incluyen el prospecto del borde, la impulsión de centro, la impulsión de múltiples puntos del borde que enreda, el etc.; las formas de la impulsión incluyen el motor + el reductor + el piñón asincrónicos + engranaje grande y el motor síncrono + el embrague + el piñón de aire + engranaje grande;
(2) generalmente, el método de la ayuda de transportes de la presión estática y dinámica en ambos extremos se adopta, y 1200 se utiliza una línea autoalineadora completamente incluida contacto ‘tipo’ transporte del eje de balancín. Ayuda completa de la presión estática;
(3) el engranaje abierto grande se diseña según el estándar americano de AGMA, equipado de una cubierta sellada y confiable del engranaje, y equipado de un espray automático de la glicerina que lubrica el dispositivo;
(4) el cilindro es la parte fundamental del molino, y un ordenador se utiliza para realizar análisis de elemento finito en él para asegurar la confiabilidad de su uso;
(5) los molinos grandes y medianos se equipan de los dispositivos lentos de la impulsión;
(6) los molinos grandes y medianos se equipan de las estaciones de la lubricación de la presión del cielo y tierra;
(7) el control y el sistema de protección adopta control del PLC.
parámetros técnicos de pulido del molino 3.Ore
| NO. | Proyecto | Unidad | Número | |||||
| 1 | Modelo | MR2265 | MR2470 | MR3254 | MR3562 | MR3870 | ||
| 2 | Diámetro interno del cilindro | milímetro | 2200 | 2400 | 3200 | 3500 | 3800 | |
| 3 | Longitud de funcionamiento del cilindro | milímetro | 6500 | 7000 | 5400 | 6200 | 7000 | |
| 4 | Capacidad eficaz del cilindro | m3 | 21,4 | 29,3 | 39,5 | 55,6 | 73,6 | |
| 5 | Carga máxima | Material | t | 3,4 | 5 | 6 | 8,7 | 11,3 |
| Bola de acero | t | 24 | 32 | 44 | 64 | 83 | ||
| 6 | Revoluciones del funcionamiento del cilindro | r/min | 21,95 | 19,28 | 16,5 | 15,47 | 14,3 | |
| 7 | Capacidad | t/h | 18-25 | 30-40 | 45-55 | 55-70 | 70-92 | |
| 8 | Poder | kilovatio | 280 | 570 | 630 | 1000 | 1250 | |
| 9 | Ratio principal de la velocidad del reductor | 5,0 | 5,0 | 4,96 | 6,74 | 7,1 | ||
| 10 | Impulsión lenta | Poder | kilovatio | 11 | 11 | 11 | 11 | |
| Ratio de la velocidad del reductor | 90 | 500 | 355 | 90 | ||||
| Revoluciones de la salida | r/min | 1,62 | 1,94 | 2,056 | 2,06 | |||
| 11 |
Alimentador de tornillo (También disponible para la alimentación de la correa) |
Poder | kilovatio | 11 | 22 | 22 | 22 | 30 |
| Revoluciones de la salida | r/min | 23,3 | 23,3 | 23,3 | 23,25 | 23,25 | ||
| Ratio de la velocidad | 43 | 43 | 43 | 43 | 43 | |||
| 12 | Dimensiones (L×W×H) | milímetro | 10970× 5625×4055 |
15400× 6685×4885 |
13400× 7250×5700 |
15473× 7707×6280 |
16400× 8738×7590 |
|
| 13 | Peso de la máquina (excepto el motor y el control electrónico) | t | 63 | 92 | 122,1 | 135 | 180 | |
| Nota: 1. El peso de la máquina no incluye el peso del motor, del control eléctrico, de la estación fina del aceite y de los medios de pulido. | ||||||||
4. El principio de trabajo de la máquina de pulir
Cuando el cilindro es conducido por el engranaje grande periférico para girar, el material es afectado por la bola de acero media de pulido, y el pulido entre la bola y la bola y entre la bola y la placa de la guarnición del cilindro expone completamente la superficie fresca del material, y se mezcla completamente. Se descarga del molino a través del agujero de descarga e incorpora el proceso siguiente. Esta máquina puede reducir con eficacia la cantidad de bentonita añadió y mejora la fuerza de bolas verdes.

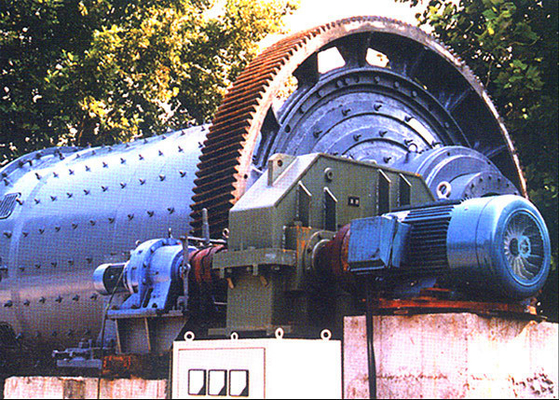

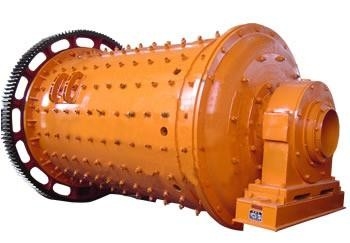

explicación de pulido de la foto del molino 5.Ore
