molino de Rod caliente de la escoria de la venta y afino con escoria de acero minero del molino de bola moliendo |
Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Molino de Raymond | Condición: | Nuevo |
---|---|---|---|
Tipo: | Molino de pulido del mineral | Uso: | Piedras y materiales de bulto |
Garantía: | 12 meses | Uasge: | Materiales de construcción, sustancia química |
Industria del uso: | Planta del cemento, acería, fábrica de productos químicos y incinerador | Puerto: | Qingdao, TianJian, Shangai |
Alta luz: | molino de pulido del mineral de la alimentación de 30m m,alimentación Raymond Mill de 30m m,Raymond Mill For Purification |
Dispositivo del tamaño de la alimentación de Raymond Mill Ore Grinding Mill 30m m para la purificación
1. Estructura principal del molino de Raymond
La estructura de la máquina se compone principalmente del motor principal, del analizador, de la fan, del separador ciclónico del producto final, del separador ciclónico fino del polvo y del tubo de aire. Entre ellos, el motor principal consiste en un marco, un volute de la entrada de aire, una cuchilla, un rodillo de pulido, un anillo de pulido y una cubierta.
2. Principio de funcionamiento de molino de Raymond
Al trabajar, los materiales que se pulverizarán se alimentan en la máquina de la tolva de alimentación en el lado de la cubierta de máquina, y confían en el dispositivo del rodillo de pulido suspendido en el marco del flor del ciruelo de la máquina principal para girar alrededor del eje vertical, y al mismo tiempo se giran, debido a la fuerza centrífuga durante la rotación, el rodillo de pulido balancea hacia fuera y las prensas contra el anillo de pulido, de modo que la pala saque el material y lo envíe entre el rodillo de pulido y el anillo de pulido.
parámetros técnicos de pulido del molino 3.Ore
Modelo del molino de Raymond y parámetros técnicos | ||||||
modelo | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
parámetro | ||||||
Tamaño de partícula de la alimentación (milímetros) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
Tamaño de partícula acabado (milímetros) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
Producción del cambio de diversa fineza material (t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
Velocidad central del eje (r/min) | 82 | 105 | 130 | 160 | 180 | 280 |
Diámetro de pulido del anillo (milímetros) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
Diámetro del rodillo (milímetros) | 450 | 410 | 320 | 260 | 210 | 140 |
Altura del rodillo (milímetros) | 250 | 190 | 160 | 150 | 150 | 100 |
motor del anfitrión | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
Motor de fan | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
Motor del analizador | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
4. Proceso de selección del viento del molino de Raymond
Después de que se muela el material, la fan sopla el viento en la cubierta principal para explotar el polvo, que es clasificado por el analizador colocado sobre la cámara de pulido. El material con caídas excesivas de la fineza en la cámara de pulido para remoler. Entra en el colector del ciclón con el flujo del viento, y se descarga a través del mercado del polvo después de la colección, que es el producto final. El flujo de aire se vuelve a la fan a través del tubo de aire de vuelta en el extremo superior del colector grande del ciclón. El espacio de aire está circulando y los flujos bajo presión negativa. El volumen de aire creciente del espacio de aire de circulación se descarga a través del tubo de escape entre la fan y el motor principal, e incorpora la pequeña colección del ciclón. dispositivo para la purificación.

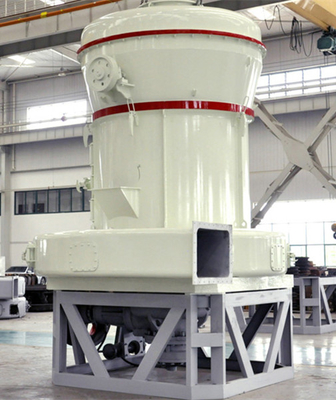

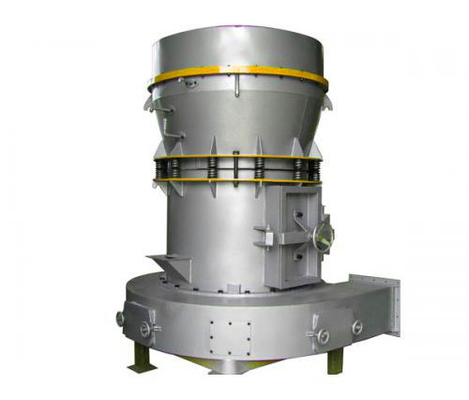

explicación de pulido de la foto del molino 5.Ore
