molino de Rod caliente de la escoria de la venta y afino con escoria de acero minero del molino de bola moliendo |
Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Molino de tubo | Condición: | Nuevo |
---|---|---|---|
Tipo: | Molino de pulido del mineral | Uso: | Piedras y materiales de bulto |
Garantía: | 12 meses | Uasge: | Materiales de construcción, sustancia química |
Industria del uso: | Planta del cemento, acería, fábrica de productos químicos y incinerador | Puerto: | Qingdao, TianJian, Shangai |
Peso: | 92-485t | Poder: | 570-4200kw |
Alta luz: | Molino de pulido del mineral del molino de tubo,Molino de pulido del mineral asincrónico del motor,Control de pulido del PLC del molino del mineral |
Molino de tubo de pulido del molino del mineral
1. Características técnicas del molino (molino de pulido del mineral)
(1) las formas de la transmisión usadas por el molino del tambor incluyen el prospecto del borde, la impulsión de centro, la impulsión de múltiples puntos del borde que enreda, el etc.; las formas de la impulsión incluyen el motor + el reductor + el piñón asincrónicos + engranaje grande y el motor síncrono + el embrague + el piñón de aire + engranaje grande;
(2) generalmente, el método de la ayuda de transportes de la presión estática y dinámica en ambos extremos se adopta, y 1200 se utiliza una línea autoalineadora completamente incluida contacto ‘tipo’ transporte del eje de balancín. Ayuda completa de la presión estática;
(3) el engranaje abierto grande se diseña según el estándar americano de AGMA, equipado de una cubierta sellada y confiable del engranaje, y equipado de un espray automático de la glicerina que lubrica el dispositivo;
(4) el cilindro es la parte fundamental del molino, y un ordenador se utiliza para realizar análisis de elemento finito en él para asegurar la confiabilidad de su uso;
(5) los molinos grandes y medianos se equipan de los dispositivos lentos de la impulsión;
(6) los molinos grandes y medianos se equipan de las estaciones de la lubricación de la presión del cielo y tierra;
(7) el control y el sistema de protección adopta control del PLC.
2. Introducción básica de molino de tubo (molino de pulido del mineral)
El molino de tubo se diseña para aprovecharse de las ventajas y de las desventajas del sistema de pulido del abierto-flujo, y ha llevado a cabo mejoras significativas al molino de bola tradicional. La salida de la máquina se ha mejorado grandemente, y la fineza del polvo y la superficie específica han aumentado, realizando la alta producción y la alta fineza, y proporcionando un nuevo tipo de equipo de pulido para la producción de cemento de alto grado.
El molino de tubo de Luokuang ajusta el nivel material de cada compartimiento con su tablero combinado único de la división y el tablero de la rejilla de la descarga, aumenta el volumen de la ventilación, y mejora las condiciones dentro del molino; al mismo tiempo, adopta un nuevo tipo de alinear al tablero, ajusta la velocidad del molino, y optimiza el diseño del engranaje y los parámetros de la lubricación del arbusto que lleva se mejoran, la vida corriente de la estabilidad y de servicio del molino se aumenta, y se mejora la eficacia de pulido.
Bajo condición que otros parámetros siguen siendo sin cambios, la salida por unidad es aumentada en el 20%, y el consumo de energía por producto de la unidad es disminuido por 10-12%; en el abierto-flujo que muele, la superficie específica del cemento puede alcanzar 320m2/kg.
3. Características técnicas del molino de tubo de Luokuang (molino de pulido del mineral)
(1) forma de la transmisión: transmisión de centro y transmisión del borde (transmisión incluyendo del borde bajo la forma de enredar de múltiples puntos). Los molinos grandes y medianos se equipan de las impulsiones lentas.
(2) el modo de la ayuda del molino: tipo que lleva principal, tipo de desplazamiento doble del zapato y tipo híbrido (un transporte principal en un extremo y un extremo que resbalan el zapato). Llevar arbustos y los apoyos de los cojines son procesados por las máquinas herramientas CNC. Las tres ayudas se equipan de la presión del cielo y tierra que lubrica los dispositivos.
(3) parte rotatoria: el cuerpo del cilindro se suelda con autógena automáticamente, la costura de la soldadura es inspección ultrasónica del 100%, el cuerpo del cilindro se recuece en conjunto después de soldar con autógena, y la tensión de soldadura se elimina completamente; el cuerpo del cilindro es procesado por una máquina especial grande al mismo tiempo, que asegura con eficacia los anillos colectores en ambos extremos. coaxiality (del transporte principal), de modo que el equipo pueda correr suavemente.
(4) alimentación y descarga del dispositivo: Hay sellos especiales con las juntas dinámicas y estáticas tales como el eje hueco o la conexión de la transmisión para asegurarse de que no se escapa el aceite o la ceniza.
(5) control de sistema: El sistema entero del molino es controlado por el PLC, que puede realizar la inspección de la temperatura y detección de la vibración del dispositivo de la ayuda del molino y todos los transportes y aceite lubricante del reductor, y puede realizar control común del ordenador con la sala de control central.
Parámetros técnicos de pulido del molino del mineral
Modelo | RPM (r/min) | Tamaño de la alimentación (milímetros) | Capacidad (t/h) | Cargamento abrasivo del cuerpo (t) | Motor principal | Desacelerador principal | Peso (t) | |||
Modelo | Poder (kilovatios) | RPM (r.p.m) | Modelo | Ratio de la velocidad | ||||||
φ2.2×11 | 20,91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5,6 | 92 |
φ2.4×8 | 20,91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76,4 |
φ2.4×9 | 20,91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
φ2.4×10 | 20,91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
φ2.4×11 | 21 | ≤25 | 19~24 22~28 | 6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5,6 | 125 |
φ2.4×12 | 21 | ≤25 | 18~20 21~23 | 6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 127 |
φ2.4×13 | 21 | ≤25 | 21~22 24~26 | 6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 131 |
φ2.6×10 | 20,6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6,3 | 140 |
φ2.6×13 | 20,6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 158 |
φ3.0×9 | 19,13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7,1 | 148 |
φ3×11 | 18,92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 177 |
φ3×12 | 18,92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 182 |
φ3×13 | 18,92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7,1 | 200,7 |
φ3.2×11 | 18,3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7,15 | 213,6 |
φ3.2×13 | 18,7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7,15 | 237 |
φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257,6 | |
φ4×13 | 16,3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 |

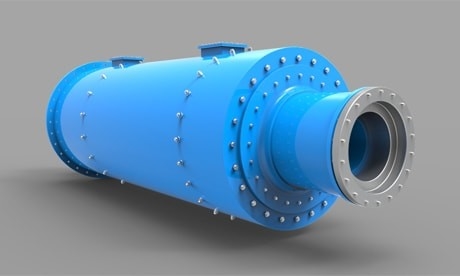

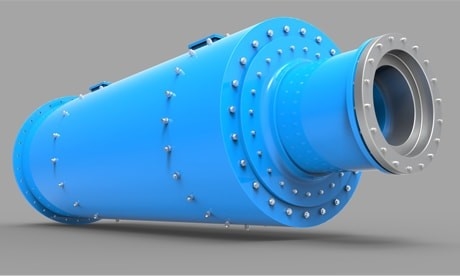

Explicación de pulido de la foto del molino del mineral
