Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | El aire barrió el molino del carbón | Condición: | Nuevo |
|---|---|---|---|
| Tipo: | Molino de pulido del mineral | Uso: | Piedras y materiales de bulto |
| Garantía: | 12 meses | Uasge: | Materiales de construcción, sustancia química |
| Industria del uso: | Planta del cemento, acería, fábrica de productos químicos y incinerador | Puerto: | Qingdao, TianJian, Shangai |
| Peso: | 36-215t | Poder: | 250-1400kw |
| Alta luz: | Molino de pulido del mineral del carbón,El aire barrió el molino de pulido del mineral,El aire barrió el molino de pulido del carbón |
||
Molino barrido aire de pulido del carbón del molino del mineral
Ⅰ. Características técnicas del molino aire-barrido del carbón
(1) las formas de la transmisión usadas por el molino del tambor incluyen el prospecto del borde, la impulsión de centro, la impulsión de múltiples puntos del borde que enreda, el etc.; las formas de la impulsión incluyen el motor + el reductor + el piñón asincrónicos + engranaje grande y el motor síncrono + el embrague + el piñón de aire + engranaje grande;
(2) generalmente, el método de la ayuda de transportes de la presión estática y dinámica en ambos extremos se adopta, y 1200 se utiliza una línea autoalineadora completamente incluida contacto ‘tipo’ transporte del eje de balancín. Ayuda completa de la presión estática;
(3) el engranaje abierto grande se equipa de una cubierta sellada y confiable del engranaje, y se equipa de un espray automático de la glicerina que lubrica el dispositivo;
(4) el cilindro es la parte fundamental del molino, y un ordenador se utiliza para realizar análisis de elemento finito en él para asegurar la confiabilidad de su uso;
(5) los molinos grandes y medianos se equipan de los dispositivos lentos de la impulsión;
(6) los molinos grandes y medianos se equipan de las estaciones de la lubricación de la presión del cielo y tierra;
(7) el control y el sistema de protección adopta control del PLC.
Ⅱ. Especificación y significado del molino aire-barrido del carbón
φ4×8+3.5m = diámetro interno de la longitud cylinder×effective de cylinder+length de secar el compartimiento
Ⅲ. Proceso de desarrollo del molino aire-barrido del carbón
Del último φ2.2m, φ2.8m, φ3m, φ3.2m, etc., a la actual capacidad del equipo de φ3.8m, de φ4m, del etc. de 500t/d, 700t/d, 1000t/d, 2500t/d, 5000t/d, 6000t/d.
Ⅳ. Principio de funcionamiento de molino aire-barrido del carbón
El carbón crudo se alimenta en el compartimiento de sequía del molino del corredor del dispositivo de alimentación, y el aire caliente con una temperatura del ℃ cerca de 350 también entra en el molino a través del tubo de entrada de aire para secar el carbón crudo, y el carbón secado entra en el molino de pulido a través del tablero de la división que el silo se machaca bajo el impacto y pulido del cuerpo de pulido (bola de acero). Al mismo tiempo, el gas formado por el extractor especial traerá el polvo del carbón pulverizado del molino a través del dispositivo de la descarga.
Parámetros técnicos de pulido del molino del mineral
| Especificaciones (longitud del × del diámetro) | Velocidad giratoria (r/min) |
Tamaño de la alimentación (milímetros) | Capacidad (t/h) | Cargamento abrasivo del cuerpo (t) |
Motor principal | Desacelerador principal | Peso (t) |
|||
| Modelo | Poder (kilovatios) | Velocidad giratoria (r.p.m) | Modelo | Ratio de la velocidad | ||||||
| φ2.2×4.4 | 22,4 | ≤25 | 8~9t/h | 18t | YRKK4501-6 | 250 | 986 | ZD60-11 | 6,3 | 36,7 |
| φ2.2×5.8 | 22,4 | ≤25 | 5.5~7 | 23.5~25 | Y4005-8 | 280 | 750 | ZD70-10 | 5,6 | 45 |
| φ2.4×4.75 | 21,2 | ≤25 | 14 | 22~24 | YR4501-8 | 315 | 740 | ZD60-8 | 4,5 | 49 |
| φ2.4×4+2 | 20,2 | ≤25 | 10~11 | 19 | YRKK450-8 | 250 | 740 | ZDY355 | 4,5 | 60 |
| φ2.4×4.5+2 | 20,2 | ≤25 | 10~12 | 20,8 | YRKK500-8 | 280 | 740 | JDX45 | 4,5 | 68 |
| φ2.6× (5.25+2.25) | 19,7 | ≤25 | 9~10 | 28 | YRKK500-8 | 400 | 740 | ZDY450 | 4,5 | 87,4 |
| φ2.8× (5+3) | 18,7 | ≤25 | 13~13.5 | 32 | Y5001-8 | 500 | 740 | JDX560 | 4,5 | 102 |
| φ2.9×4.7 | 19,1 | ≤25 | 14~19 | 34,4 | YR560-8 | 500 | 743 | MBY560 | 5,6 | 79 |
| φ2.5×3.9 | 21 | ≤25 | 14 | 21 | JR138-8 | 280 | 740 | ZD70-9 | 5 | 49,5 |
| φ3× (6.5+2.5) | 18,3 | ≤25 | 17~19 | 43 | YRKK5603-8 | 630 | 740 | MBY560 | 5 | 120 |
| φ3.2×4.8 | 16,7 | ≤25 | 20 | 48 | YR630-8 | 630 | 740 | MBY560 | 5 | 118 |
| φ3.2× (6.5+2) | 16,9 | ≤25 | 20 | 50 | YRKK560-8 | 710 | 740 | JDX630 | 5 | 137 |
| φ3.5×8 | 17,2 | ≤25 | 55~60 | 80 | YRKK710-8 | 1000 | 740 | MBY800 | 6,3 | 182 |
| φ3.8× (7.75+3.5) | 16,7 | ≤25 | 85 | 85 | YRKK710-8 | 1400 | 740 | JDX90-WX-2A | 5,6 | 215 |

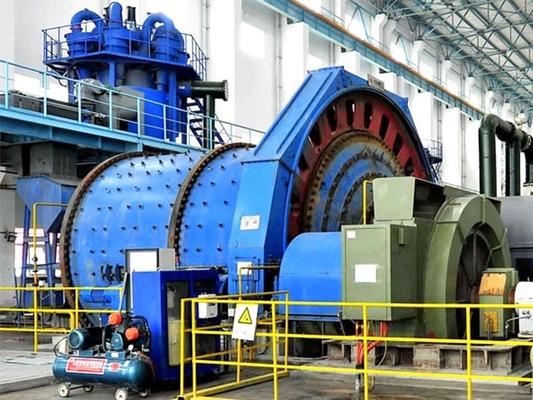

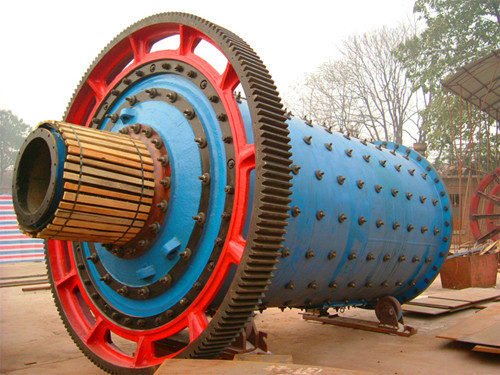

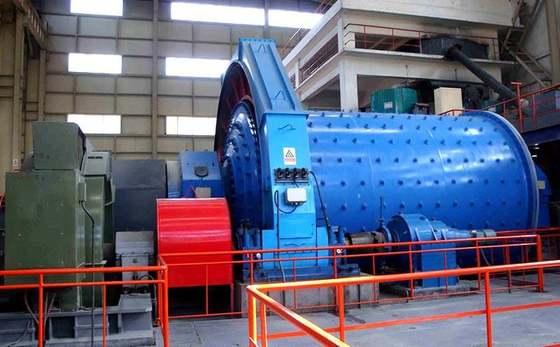

Explicación de pulido de la foto del molino del mineral
