Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Rod Mill | Condición: | Nuevo |
|---|---|---|---|
| Tipo: | Molino de pulido del mineral | Uso: | Piedras y materiales de bulto |
| Garantía: | 12 meses | Uasge: | Materiales de construcción, sustancia química |
| Industria del uso: | Planta del cemento, acería, fábrica de productos químicos y incinerador | Puerto: | Qingdao, TianJian, Shangai |
| Peso: | 20-175t | Poder: | 75-1400kw |
Molino de pulido Rod Mill del mineral
Ⅰ. Introducción básica de molino de barra (molino de pulido del mineral)
La compañía puede suministrar los molinos de barra de diversos especificaciones y modelos debajo de los 8m en diámetro. Los molinos de Rod se pueden utilizar para el pulido primario en arena de piedra artificial, el proceso mineral, la industria química, la energía eléctrica y otras industrias.
El molino de barra de Ф4.3×6m es un molino de barra en grande usado en la industria química de carbón y la industria de la mezcla del carbón-agua. Este sistema del molino de barra de equipo utiliza con eficacia métodos de diseño moderno tales como diseño automatizado, análisis de elemento finito, y diseño de la optimización.
En términos de molinos de barra mojados, muchas compañías químicas nacionales han fabricado y los molinos de barra eliminados errores.
Confiando en el proyecto de la gasificación del carbón, acelere la evolución del mercado y la promoción del molino de barra del proyecto Φ los 4.7×6m de la continuación (proceso mojado).
El molino de Rod es una serie de molinos en grande de Luokuang.
Ⅱ. Especificaciones y modelos de Rod Mills en Luoyang (molino de pulido del mineral)
(1) molino de Rod: diversas especificaciones con las diversas configuraciones que se extienden de φ1.5x3.0 a φ3.5x5.8m y al volumen eficaz de 4,6 a 60.7m3;
(2) molino de barra de la mezcla del agua del carbón: utilizado para la preparación de la mezcla del agua del carbón para la producción del gas de Texaco en la industria química. Las diversas especificaciones con las diversas configuraciones que se extienden de φ3.2x4.5 a φ4.0x6.7m, y el volumen eficaz máximo es 77.6m3;
Ⅲ. Características técnicas del molino de barra (molino de pulido del mineral)
(1) las formas de la transmisión usadas por el molino del tambor incluyen el prospecto del borde, la impulsión de centro, la impulsión de múltiples puntos del borde que enreda, el etc.; las formas de la impulsión incluyen el motor + el reductor + el piñón asincrónicos + engranaje grande y el motor síncrono + el embrague + el piñón de aire + engranaje grande;
(2) generalmente, el método de la ayuda de transportes de la presión estática y dinámica en ambos extremos se adopta, y 1200 se utiliza una línea autoalineadora completamente incluida contacto ‘tipo’ transporte del eje de balancín. Ayuda completa de la presión estática;
(3) el engranaje abierto grande se diseña según el estándar americano de AGMA, equipado de una cubierta sellada y confiable del engranaje, y equipado de un espray automático de la glicerina que lubrica el dispositivo;
(4) el cilindro es la parte fundamental del molino, y un ordenador se utiliza para realizar análisis de elemento finito en él para asegurar la confiabilidad de su uso;
(5) los molinos grandes y medianos se equipan de los dispositivos lentos de la impulsión;
(6) los molinos grandes y medianos se equipan de las estaciones de la lubricación de la presión del cielo y tierra;
(7) el control y el sistema de protección adopta control del PLC.
Parámetros técnicos de pulido del molino del mineral
| Modelo | Diámetro del cilindro (milímetro) |
Longitud del cilindro (milímetro) |
Volumen eficaz (³ de m) |
Velocidad del molino (r/min) |
Cargamento abrasivo del cuerpo (t) | Método de la transferencia | Motor eléctrico |
Dimensiones (L×W×H) |
Peso (t) |
|
| Poder (kilovatio) |
Velocidad giratoria (r/min) |
|||||||||
| MB15×30 | 1500 | 3000 | 5 | 23 | 8 | borde | 75 | 743 | 7.6×3.4×2.8 | 20 |
| MB17×30 | 1700 | 3000 | 5,8 | 20 | 10,2 | 90 | 980 | 7.6×3.5×3.1 | 40,4 | |
| MB21×30 | 2100 | 3000 | 8,8 | 19,4 | 25 | 220 | 735 | 8.7×4.8×4.4 | 48 | |
| MB21×36 | 2100 | 3600 | 10,8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52,5 | |
| MB24×30 | 2400 | 3000 | 11,8 | 18,2 | 27 | 250 | 735 | 8.5×4.2×4.6 | 58 | |
| MB27×36 | 2700 | 3600 | 18,8 | 17,5 | 42 | 400 | 187 | 12×5.7×4.7 | 70 | |
| MB30×40 | 3000 | 4000 | 25,9 | 16,2 | 50 | 500 | 187 | 12.6×6.1×4.9 | 89 | |
| MB32×45 | 3200 | 4500 | 33 | 15,5 | 56 | 630 | 167 | 16×8×5.6 | 111,5 | |
| MB32×48 | 3200 | 4800 | 34 | 15,5 | 60 | 710 | 740 | 12×7×6 | 121,2 | |
| MB36×54 | 3600 | 5400 | 50 | 14,5 | 97 | 1000 | 167 | 16×8×6.7 | 155 | |
| MB38×52 | 3800 | 4200 | 54,1 | 14,2 | 102 | 1120 | 992 | 15×8.27×6.21 | 175 | |
| MB38×58 | 3800 | 5800 | 60,3 | 14,2 | 112,2 | 1250 | 167 | 15.6×8.27×7.21 | 156 | |
| MB40×60 | 4000 | 6000 | 70 | 14,0 | 130 | 1400 | 200 | 18.2×9.00×7.5 | 163 | |

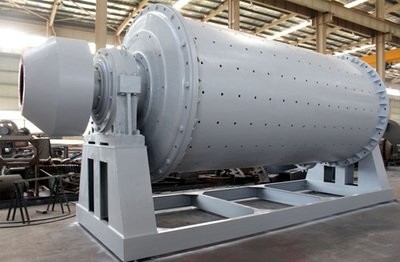

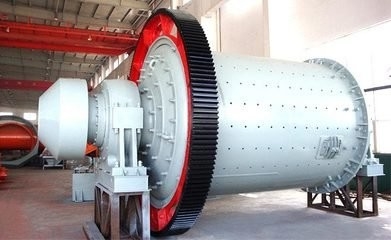

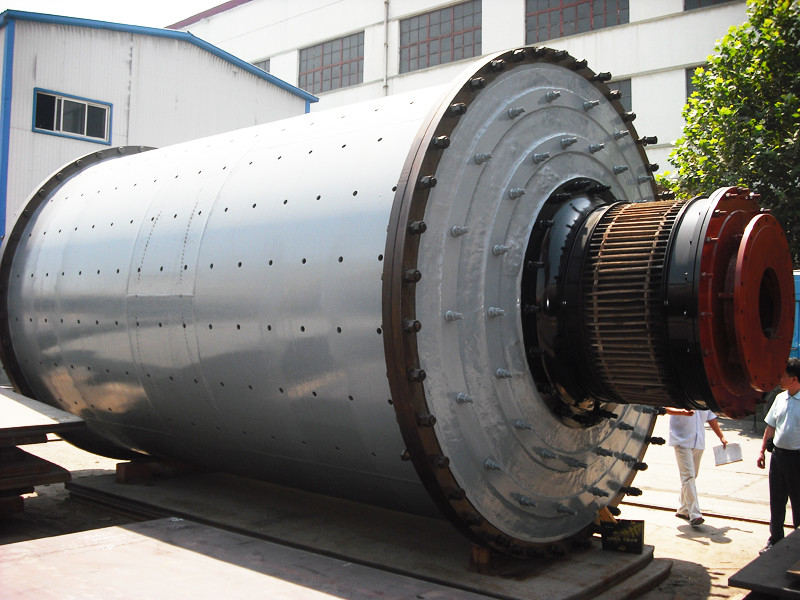

Explicación de pulido de la foto del molino del mineral
