Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Trituradora hidráulica del cono | Uso: | explotación minera y construcción |
---|---|---|---|
Tipo del motor: | Motor de CA | Poder del motor (kilovatios): | 130-400 |
Capacidad (t/h): | 200-815 | Garantía: | 12 meses |
Tamaño de la alimentación (milímetros): | 500-1600 | Tamaño de la descarga (milímetros): | 100-170 |
Capacidad (t/h): | 140-2100 | Puerto: | Shanghái, Qingdao, Tianjin |
Alta luz: | Trituradora giratoria del cono de PXZ PXQ,Trituradora giratoria machacante gruesa del cono,Trituradora giratoria del mandíbula de PXZ PXQ |
Trituradora giratoria hidráulica de la máquina de la trituradora de piedra
I. Overview de la trituradora giratoria hidráulica (máquina de la trituradora de piedra).
La trituradora giratoria hidráulica es ampliamente utilizada en metalurgia, materiales de construcción, sustancia química e industrias de la hidroelectricidad. Es una del equipo principal para el machacamiento grueso de minerales o de rocas, ofreciendo el ratio machacante grande, la alta capacidad de producción y el tamaño uniforme del producto. Las trituradoras giratorias de PXZ 0506 a PXZ 1623 han formado una serie con especificaciones completas, funcionamiento confiable, el buen funcionamiento y el consumo de energía baja. Las trituradoras giratorias hidráulicas están disponibles en dos series, PXZ (resistentes) y PXQ (de poca potencia), cuyo la serie de PXZ se utiliza para machacar los diversos materiales del medio o sobre dureza media; La serie de PXQ se utiliza para machacar los diversos materiales del medio o debajo de la dureza media.
II. estructura de la trituradora giratoria hidráulica (máquina de la trituradora de piedra).
La trituradora giratoria hidráulica se compone de la transmisión, asiento, manga excéntrica, machacando la lubricación del cono, del cuerpo medio del marco, de la viga transversal, del motor, del cilindro del aceite, de la presión hydráulica, de la resbalón, eléctrica y seca y fina del aceite. El motor eléctrico conduce la manga excéntrica a través de la polea y engranaje cónico, cuando la manga excéntrica gira, conduce el cono machacante alrededor del centro de la trituradora en un movimiento rotatorio. Esto hace la superficie del cono machacante moverse cada vez más cerca de la superficie del cono fijo, de modo que el material alimentado en la cámara machacante sea machacado continuamente por la acción que exprime y de doblez. El material machacado es descargado de la parte inferior de la cámara machacante por su propio peso.
Ⅲ. Principio de funcionamiento de trituradora giratoria hidráulica (máquina de la trituradora de piedra).
La trituradora giratoria hidráulica es una máquina machacante que utiliza el movimiento giratorio del cono machacante en la cavidad del cono de la cáscara para machacar los minerales o las rocas de diversos hardnesses exprimiendo, partiendo y doblando el material. El extremo superior del eje principal con el cono machacante se apoya en un buje en el medio de la viga transversal y el más bajo se coloca en el agujero excéntrico de la manga. Cuando se gira el buje, el cono hace un movimiento giratorio excéntrico alrededor de la línea central de la máquina, que hace la acción machacante continua y por lo tanto más eficiente que una trituradora de mandíbula.
Tabla de parámetro giratoria de piedra de la serie de la trituradora de la máquina PXZ de la trituradora:
Modelo |
Tamaño de la alimentación (Milímetro) |
Tamaño de la descarga (Milímetro) |
Tamaño máximo de la alimentación (Milímetro) |
La gama de ajuste del puerto de la descarga (milímetros) | Capacidad (T/h) |
Diámetro inferior del cono quebrado (Milímetro) |
Motor principal | |||
Modelo | Poder (kilovatio) |
Velocidad giratoria (R/Min) |
Voltaje (v) |
|||||||
PXZ 0506 | 500 | 60 | 420 | 60~75 | 140~170 | 1200 | JR128-10 | 130 | 585 | 380 |
PXZ 0710 | 700 | 100 | 580 | 100~130 | 310~400 | 1400 | JR136-8 JR128-8 |
145 155 |
730 | 3000 380 |
PXZ 0909 | 900 | 90 | 750 | 90~120 | 380~510 | 1650 | JR137-8 | 210 | 735 | 380 |
PXZ 0913 | 900 | 130 | 750 | 130~160 | 625~770 | 1650 | JR137-8 | 210 | 735 | 380 |
PXZ 0917 | 900 | 170 | 750 | 170~190 | 815~910 | 1650 | JR137-8 | 210 | 735 | 380 |
PXZ 1216 | 1200 | 160 | 1000 | 160~190 | 1250~1480 | 2000 | JRQ158-10 | 310 | 590 | 6000 |
PXZ 1221 | 1200 | 210 | 1000 | 210~230 | 1560~1720 | 2000 | JRQ158-10 | 310 | 590 | 6000 |
PXZ 1417 | 1400 | 170 | 1200 | 170~200 | 1750~2060 | 2200 | JRQ1510-10 | 430 400 |
590 | 3000 6000 |
PXZ 1422 | 1400 | 220 | 1200 | 210~230 | 2160~2370 | 2200 | JRQ1510-10 | 430 400 |
590 | 3000 6000 |
PXZ 1618 | 1600 | 180 | 1350 | 180~210 | 2400~2800 | 2500 | JRQ158-10 | 310 | 590 | 6000 |
PXZ 1623 | 1600 | 230 | 1350 | 210~240 | 2800~3200 | 2500 | JRQ158-10 | 310 | 590 | 6000 |

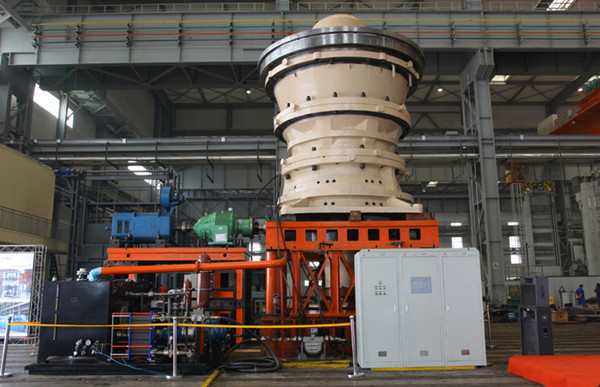

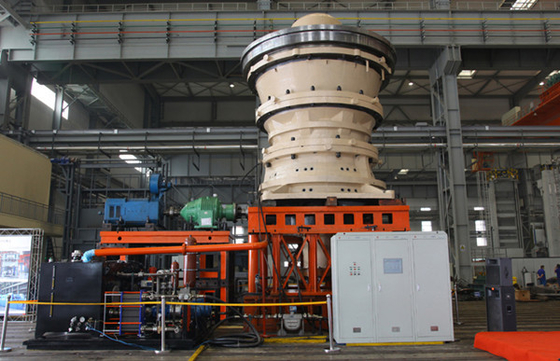

Explicación de la foto de la máquina de la trituradora de piedra
