molino de Rod caliente de la escoria de la venta y afino con escoria de acero minero del molino de bola moliendo |
|
Datos del producto:
Pago y Envío Términos:
|
Modelo: | Molino de pulido del tubo | Carga de medios de molienda (t): | 50-285 |
---|---|---|---|
Tipo del motor principal: | YR710-8/1180 | Engranaje de reducción principal: | JDX630 |
Ratio de la velocidad del engranaje del reductor: | 5-7.15 | Control de sistema: | PLC |
Garantía: | 12 meses | Tipo: | Molino de molienda de mineral |
Alta luz: | Molino de pulido del tubo fino,Molino de pulido del tubo del cemento,Equipo fino del molino del cemento |

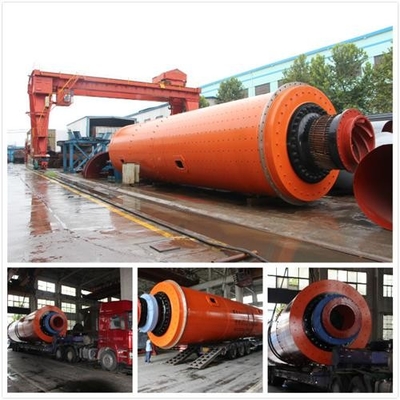

Molino de pulido del mineral del molino del tubo del equipo del molino fino para minar
1. Introducción del molino de tubo de molino de mineral
El molino tubular está diseñado con las ventajas y desventajas del sistema de molienda de flujo abierto.Ha hecho una mejora significativa en el molino de bolas tradicional.Además de todas las ventajas de la molienda de flujo abierto, en comparación con el molino de bolas de la misma especificación, el rendimiento del molino se ha mejorado considerablemente, y el polvo es fino, el área de superficie específica aumenta para lograr un alto rendimiento, alto fino .Proporciona un nuevo tipo de equipo de molienda para producir cemento de alta calidad.
El molino tubular de la mina Luo ajusta el nivel de material de cada tolva, aumenta el volumen de ventilación y mejora las condiciones dentro del molino mediante su combinación única de separador de tolva y separador de descarga.Al mismo tiempo, el nuevo revestimiento se usa para ajustar la velocidad del molino, optimizar el diseño del engranaje y los parámetros de lubricación del casquillo del cojinete, aumentar la estabilidad y la vida útil del molino y mejorar la eficiencia de molienda.
En comparación con el molino de bolas de la misma especificación, la producción del molino tubular aumenta en un 20% y el consumo de energía por unidad de producto se reduce en un 10-12% bajo la condición de que los demás parámetros no cambien.El área de superficie específica del cemento puede ser de hasta 320 m2/kg en molienda de flujo abierto.
2. Las características técnicas del molino desarrollado y diseñado son las siguientes:
(1) Las formas de transmisión del molino de tambor son folleto de borde, transmisión central, transmisión de borde de malla multipunto y otros tipos de transmisión;Forma de accionamiento del motor de inducción + reductor + piñón + engranaje grande y motor síncrono + embrague de aire + piñón + engranaje grande;
(2) En general, se adopta el modo de soporte de cojinete de presión estática y dinámica de dos terminales, y se adopta el cojinete de 'tipo basculante' de contacto de línea 1200 autoalineable completamente cerrado.También se puede adoptar el modo de soporte de presión estática y dinámica de zapata deslizante simple, zapata deslizante doble o soporte de presión estática completa.
(3) El engranaje abierto grande adopta el diseño estándar estadounidense AGMA, equipado con una cubierta de engranaje de sellado confiable, equipado con un dispositivo de lubricación automática por aspersión de glicerina;
(4) El cilindro es una parte clave del molino, y el análisis de elementos finitos se lleva a cabo por computadora para garantizar su confiabilidad;
(5) Los molinos grandes y medianos están equipados con un dispositivo de conducción lenta;
(6) Los molinos grandes y medianos están equipados con estaciones de lubricación de alta y baja presión;
(7) El sistema de control y protección adopta control PLC.
3. Características técnicas del molino de tubo de molino de mineral
(1) Forma de transmisión: transmisión central y transmisión de borde (incluido el tipo de transmisión de borde de malla multipunto).Molino grande y mediano con accionamiento lento.
(2) Modo de soporte del molino: tipo de cojinete principal, tipo de zapata deslizante doble y tipo mixto (un extremo del cojinete principal, con un extremo de la zapata deslizante).El rodamiento y el soporte son procesados por una máquina herramienta CNC.Los tres soportes están equipados con dispositivos de lubricación de alta y baja presión.
(3) Parte giratoria: el cuerpo del cilindro adopta soldadura automática, la costura de soldadura es 100% inspección ultrasónica, todo el recocido después de la soldadura del cuerpo del cilindro, elimina completamente la tensión de soldadura;El cuerpo del cilindro adopta una gran máquina herramienta especial para instalar el procesamiento de la tarjeta, lo que garantiza de manera efectiva la coaxialidad del anillo deslizante (cojinete principal) en ambos extremos, para que el equipo pueda funcionar sin problemas.
(4) Dispositivo de alimentación y descarga: con eje hueco o tubería de transmisión y otras juntas estáticas y dinámicas con un sello especial, para garantizar que no haya fugas de aceite ni cenizas.
(5) Control del sistema: todo el sistema del molino está controlado por PLC, que puede realizar la inspección de temperatura y la detección de vibraciones de todos los cojinetes y el aceite lubricante del dispositivo de soporte y reductor del molino, y puede realizar el control conjunto por computadora con la sala de control central.
4. Parámetros del producto del molino de tubo del molino de mineral
ESPECIFICACIÓN (diámetro × longitud) | Rdo (rpm) | Tamaño de alimentación (mm) | Capacidad de producción (t/h) | Carga de medios de molienda (t) | Motor principal | Engranaje reductor principal | Peso (t) | |||
Tipo | potencia (kilovatios) | Revoluciones (rpm) | Tipo | relación de velocidad | ||||||
φ2.2×11 | 20.91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
φ2.4×8 | 20.91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
φ2.4×9 | 20.91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
φ2.4×10 | 20.91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
φ2.4×11 | 21 | ≤25 | 19~24 22~28 | 6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
φ2.4×12 | 21 | ≤25 | 18~20 21~23 | 6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
φ2.4×13 | 21 | ≤25 | 21~22 24~26 | 6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
φ2,6 × 10 | 20.6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
φ2.6×13 | 20.6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
φ3.0×9 | 19.13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
φ3×11 | 18.92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
φ3×12 | 18.92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
φ3×13 | 18.92 | ≤25 | 39~45 | 116 máx. | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
φ3.2×11 | 18.3 | ≤25 | 45~48 | 112 máx. | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
φ3.2×13 | 18.7 | ≤25 | 50~55 | 133 máx. | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
φ3.4×11 | 18 | ≤25 | 45~55 | 120 máx. | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
φ3.5×13 | 17 | ≤25 | 60~65 | 156 máx. | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
φ3.8×13 (Tipo de cojinete principal) | 17 | ≤25 | 65~70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
φ3.8×13 (Tipo de borde deslizante) | 17 | ≤25 | 65~70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
φ4×13 | 16.3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
φ4.2×11 (Tipo de cojinete principal) | 15.8 | ≤25 | 100~110 | 182~190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
φ4.2×13 (Tipo de cojinete principal) | 15.2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 375 | |
φ4.2×13 (Tipo de cojinete principal) | 15.2 | ≤25 | 120~130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
φ4.2×13 (Tipo de deslizamiento central) | 15.2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 |
