Datos del producto:
Pago y Envío Términos:
|
Condición: | Nuevo | Nombre: | Indicador de profundidad del alzamiento de la mina |
---|---|---|---|
Uso: | Explotación minera, Convey que alza la máquina | Clasificación: | Recambios de la rafadora |
Gama del ratio de la velocidad: | 5:1 etc del 4:1 del 3:1 del 2:1 del 1:1 | Uso: | Rafadora, alzamiento de la mina |
El otro nombre: | Indicador de profundidad del alzamiento | Tipo: | General |
Garantía: | 12 meses | Instalación: | Guía |
Color: | aduana | Puerto: | Qingdao, Tianjin, Shangai |
Alta luz: | Recambios de la rafadora del indicador de profundidad,Indicador de profundidad para la rafadora,Indicador de profundidad del alzamiento de la mina |

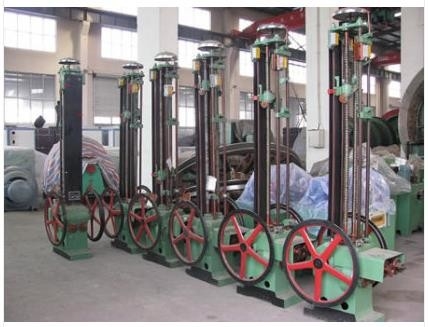

Recambios de la rafadora e indicador de profundidad para la rafadora
1. Descripción de producto del indicador de profundidad del alzamiento
El indicador de profundidad de la arcada de la solo-cuerda se compone de dos porciones, uno es un dispositivo que transmite el movimiento perpendicularmente al extremo del eje principal del alzamiento, es decir, el dispositivo de transmisión del indicador de profundidad de la arcada, y la otra parte es un indicador de profundidad, que es conectado por un acoplamiento.
El indicador de profundidad de la arcada de la solo-cuerda se compone de dos porciones, uno es un dispositivo que transmite el movimiento perpendicularmente al extremo del eje principal del alzamiento, es decir, el dispositivo de transmisión del indicador de profundidad de la arcada, y la otra parte es un indicador de profundidad, que es conectado por un acoplamiento. El indicador de profundidad se equipa del tipo indicador de profundidad, indicador grueso de rosca del indicador de la pequeña ventaja, tipo redondo indicador fino de la arcada del disco de la aguja. El indicador de profundidad de la arcada también añadió un dispositivo de protección quebrado del eje (protección del fracaso de la impulsión del indicador de profundidad).
Recambios de la rafadora e indicador de profundidad para la rafadora
2. Principio de funcionamiento de indicador de profundidad del alzamiento:
El movimiento rotatorio del eje principal del alzamiento es transmitido al indicador de profundidad por el dispositivo de transmisión, y el tornillo es transmitido al tornillo de posicionamiento por los pares del engranaje, de modo que los dos tornillos de posicionamiento verticales giren en direcciones opuestas el uno al otro. Como el tornillo de posicionamiento gira, las dos nueces trapezoidales con de los indicadores movimiento también en las direcciones opuestas, la una para arriba y el otro plumón. El número de revoluciones del tornillo de posicionamiento es proporcional al número de revoluciones del eje principal, y por lo tanto corresponde a la posición del envase en el pozo. Por lo tanto, la posición del indicador respecto a la nuez respecto al tornillo de posicionamiento también corresponde a ella, y la posición del envase en el pozo se puede indicar exactamente por el indicador.
En la nuez trapezoidal no sólo equipada de un indicador, y equipada de un gatillo y tocar el hierro, como envase de la ascensión cerca del manantial desinstala la ubicación, el perno de señal conducida del gatillo en la barra del tirón, implicaría gradualmente, las señales al mismo tiempo el perno en la dirección horizontal en el móvil, cuándo alcance el perno del punto de la desaceleración del paradero del gatillo, en una señal el perno que enciende en la campana del golpe de la barra del tirón, comienzo lento de la señal, un interruptor de límite se fija en la columna al lado de la barra del tirón de la señal. Cuando el envase de elevación alcanza cierta posición, el bloque del tacto en la barra del tirón de la señal decelerará el rodillo del interruptor del reductor hasta que pare. Si el alzamiento ha estado arrollando, el tacto del hierro en la nuez trapezoidal abrirá el interruptor de límite que arrolla para el frenado de la seguridad.
El perno en la barra del tirón de la señal se puede mover según la necesidad, y las posiciones superiores y más bajas del interruptor de límite de la desaceleración y sobre el interruptor de límite del torno se pueden ajustar fácilmente para cumplir los requisitos de diversa distancia de la desaceleración y sobre distancia del torno.
Velocidad que limita la leva conducida por la turbina, velocidad que limita la protección con la velocidad que limita el reóstato o la máquina autoajustable, de modo que el alzamiento no exceda los límites de velocidad en la etapa de la desaceleración. El ángulo de cada leva en un proceso de elevación debe estar dentro de 270 grados ----330 grados.
Recambios de la rafadora e indicador de profundidad para la rafadora
3. Parámetros técnicos del indicador de profundidad del alzamiento
Descripción del indicador de profundidad del alzamiento de la mina | |
Chasis | La alta rigidez FC - bastidor del arrabio 25 |
Engranaje | Adopte el tratamiento de condicionamiento de la pureza elevada de aleación del crmnti de alta calidad del acero 50, después de carburar y de apagar el tratamiento y molerlo |
Eje principal | Hecho del tratamiento de condicionamiento puro de alta calidad del acero de aleación del cr 40, han colgado capacidad de carga pesada |
Transportes | Equipado de la capacidad de carga pesada del transporte del cono del rodillo |
Sello de aceite | Sello importado del labio doble, alta capacidad de a prueba de polvo y escape |
Características de la estructura del indicador de profundidad del alzamiento de la mina | |
Impulsión de T, normalización, muchas variedades, el ratio de la velocidad para todo el ratio real de la transmisión. La eficacia media el hasta 98% | |
La caja de engranajes puede ser positiva y la operación negativa, de poca velocidad o la velocidad es vibración estable, y de poco ruido, pequeña, tolerancia | |
Parámetros técnicos, gama del ratio de la velocidad: 5:1 etc del 4:1 del 3:1 del 2:1 del 1:1 | |
Fácil substituir, indicando profundidad no es bastante, necesita solamente cambiar un diverso ratio del caso de la transmisión |
