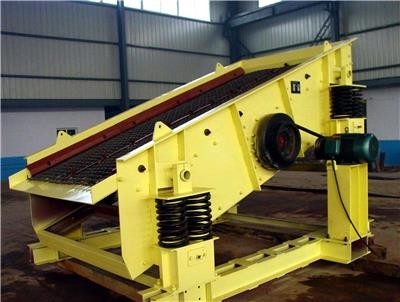

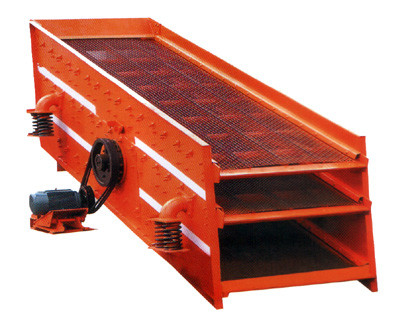

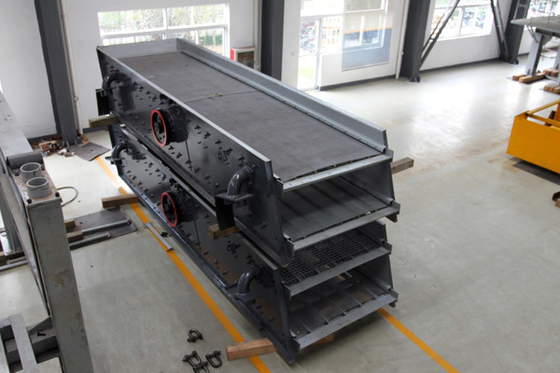

Tamiz vibratorio de la serie de YKR del tamiz vibratorio del equipo de la preparación de menas
Tamiz vibratorio de la serie 1.YKR de la introducción de productos del equipo de la preparación de menas:
Esta serie de pantalla para el movimiento circular, usada para el carbón, la metalurgia, la explotación minera y otros departamentos para la clasificación de producto, la capacidad de proceso de la máquina de la pantalla es eficacia que defiende fuerte, alta, con parámetros técnicos razonables, fuerza estructural, alta tiesura, la operación confiable, el mantenimiento de poco ruido, conveniente y otras características. Esta serie de pantalla para el movimiento circular, usada para el carbón, la metalurgia, la explotación minera y otros departamentos para la clasificación de producto, la capacidad de proceso de la máquina de la pantalla es eficacia que defiende fuerte, alta, con parámetros técnicos razonables, fuerza estructural, alta tiesura, la operación confiable, el mantenimiento de poco ruido, conveniente y otras características.
Principio de funcionamiento del tamiz vibratorio de la serie 2.YKR de equipo de la preparación de menas:
Se compone principalmente de la caja de la pantalla, del excitador, del dispositivo y del motor de la suspensión (o ayuda). El motor a través de la correa del triángulo, conduciendo la rotación del eje de la coctelera, debido a la coctelera en el peso desequilibrado de la fuerza centrífuga, de modo que la vibración de la caja de la pantalla. Diversas amplitudes pueden ser obtenidas cambiando la excentricidad de la coctelera. La máquina de la pantalla de la impulsión adopta el acoplamiento de la aleta y el acoplamiento flexible del disco con la estructura simple y fabricación y el mantenimiento fáciles, que supera el defecto del acoplamiento universal fácilmente dañó; El vibrador adopta la estructura excéntrica del bloque, estructura simple; La caja de alimentación se puede seleccionar, el uso de la caja de alimentación aumentar el área que defiende eficaz del tamiz vibratorio, mientras que amplía la vida de servicio de la pantalla del extremo de la alimentación; En la pieza de la transmisión, se añade el bloque intermedio del transporte de la transición. El uso del bloque intermedio del transporte de la transición protege eficazmente el motor y prolonga la vida de servicio del motor.
Tamiz vibratorio de la serie 3.YKR del funcionamiento técnico del equipo de la preparación de menas:
| Modelo |
Números de la superficie de la pantalla |
Área de pantalla (㎡) |
Tamaño del agujero (milímetros) |
Tamaño máximo de la alimentación (milímetros) |
Capacidad (³ de m /h) |
Frecuencia de la vibración (herzios) |
Doble-amplitud
(milímetro)
|
Poder del motor (kilovatios) |
Dimensión |
| YKR1230 |
1 |
3,6 |
6~50 |
200 |
28~180 |
12~16 |
7~10 |
7,5 |
Las dimensiones no se enumeran en esta tabla. Pida por favor el dibujo general |
| 2YKR1230 |
2 |
3.6X2 |
6~50 |
200 |
28~180 |
11 |
| YKR1236 |
1 |
4,3 |
6~50 |
200 |
30~200 |
7,5 |
| 2YKR1236 |
2 |
4.3X2 |
6~50 |
200 |
30~200 |
11 |
| YKR1536 |
1 |
5,4 |
6~50 |
200 |
35~220 |
11 |
| 2YKR1536 |
2 |
5.4X2 |
6~50 |
200 |
35~220 |
15 |
| YKR1542 |
1 |
6,3 |
6~50 |
200 |
42~258 |
11 |
| 2YKR1542 |
2 |
6.3X2 |
6~50 |
200 |
42~258 |
15 |
| YKR1548 |
1 |
7,2 |
6~50 |
200 |
47~275 |
15 |
| 2YKR1548 |
2 |
7.2X2 |
6~50 |
200 |
47~275 |
15 |
| YKR1836 |
1 |
6,3 |
6~100 |
300 |
42~600 |
15 |
| 2YKR1836 |
2 |
6.3X2 |
6~100 |
300 |
42~600 |
15 |
| YKR1842 |
1 |
7,5 |
6~100 |
300 |
50~650 |
18,5 |
| 2YKR1842 |
2 |
7.5X2 |
6~100 |
300 |
50~650 |
18,5 |
| YKR1848 |
1 |
8,6 |
6~100 |
300 |
59~670 |
18,5 |
| 2YKR1848 |
2 |
8.6X2 |
6~100 |
300 |
59~670 |
18,5 |
| YKR1854 |
1 |
9,7 |
6~100 |
300 |
68~685 |
22 |
| 2YKR1854 |
2 |
9.7X2 |
6~100 |
300 |
68~685 |
22 |
| YKR2154 |
1 |
11,3 |
6~100 |
400 |
70~698 |
22 |
| 2YKR2154 |
2 |
11.3X2 |
6~100 |
400 |
70~698 |
30 |
| YKR2160 |
1 |
12,6 |
6~100 |
400 |
80~710 |
22 |
| 2YKR2160 |
2 |
12.6X2 |
6~100 |
400 |
80~710 |
30 |
| 3YKR2160 |
3 |
12.6X3 |
6~100 |
400 |
80~710 |
37 |
| YKR2454 |
1 |
12,9 |
6~150 |
400 |
83~760 |
|
4. Instrucciones para ordenar:
El nombre, la especificación, el modelo, la forma de placa de tamiz y el tamaño del agujero del tamiz deben ser indicados al ordenar. Cuando se utiliza la sincronización forzada, el motor se puede instalar en dos maneras: ido o derecho, indique por favor al ordenar.
