molino de Rod caliente de la escoria de la venta y afino con escoria de acero minero del molino de bola moliendo |
|
Datos del producto:
Pago y Envío Términos:
|
Condición: | Nuevo | Modelo: | El aire barrió el molino del carbón |
---|---|---|---|
color: | Adaptable | Uso: | Pulido del mineral |
Tamaño de la alimentación: | ≤25mm | Lugar de origen: | Henan, China |
Garantía: | 12 meses | Nombre: | Molino de molienda de mineral |
Alta luz: | Molino barrido aire del carbón del control del PLC,Molino barrido aire del carbón de 85 t/h,Molino barrido aire de pulido del carbón del mineral |

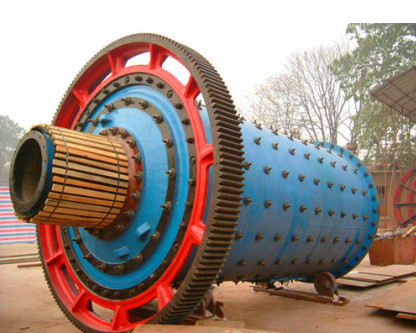

Molino de pulido del mineral molino barrido aire del carbón de la capacidad de 85 t/h con el sistema que controla del PLC
1. Descripción de producto del molino barrido aire de pulido del carbón del molino del mineral
(1) el aire de mina de Luo barrió el molino | el aire barrió especificaciones del molino del carbón:
φ4×8 los 3.5m = diámetro interno de la longitud útil del × del cilindro del cilindro que seca longitud de la cámara
(2) el proceso de desarrollo del viento barrió el molino del carbón
Del último φ2.2m, φ2.8m, φ3m, desarrollo al actual φ3.8m, φ4m de φ3.2m y así sucesivamente y así sucesivamente. Las gamas de la capacidad del equipo de 500T/D, de 700T /d, de 1000T /d, de 2500T/D, de 5000T /d, y de 6000T /d
2. Principio de funcionamiento de molino del carbón del barrido del aire:
El carbón crudo es alimentado en el compartimiento de sequía del molino por la esclusa del dispositivo de alimentación. El aire caliente con una temperatura de 350℃ también entra en alrededor el molino a través del tubo de entrada de aire para secar el carbón crudo. El carbón secado entra el compartimiento de pulido a través de la placa de la división y se machaca bajo el impacto y pulido del cuerpo abrasivo (bola de acero). Al mismo tiempo, el gas formado por el extractor especial traerá el carbón pulverizado del molino a través del dispositivo de la descarga.
3. Desarrollo de la mina de Luo y diseñar el barrido del viento | el viento barrió características de pulido de la tecnología del carbón es:
(1) el molino del cilindro adopta la forma de la transmisión de aviadores del borde, de transmisión de centro, de transmisión de múltiples puntos del borde que enreda y de otros tipos de transmisión; La forma de conducción es motor + reductor + piñón asincrónicos + engranaje grande y motor síncrono + embrague + piñón de aire + engranaje grande;
(2) el uso general de dos estáticos y el modo del soporte de rodadura de la presión dinámica, el uso de la línea completamente incluida contacto ‘tipo’ transportes del uno mismo-alcolating 1200 del eje de balancín, pueden también utilizar la sola pista de desplazamiento, la ayuda de la presión estática y dinámica de la pista de desplazamiento doble o la ayuda completa de la presión estática;
(3) el engranaje abierto grande adopta el diseño estándar del americano AGMA, equipado de una vivienda de aislamiento confiable del engranaje, con glicerina automática del dispositivo de la lubricación del espray;
(4) el cilindro es la parte fundamental del molino. El análisis de elemento finito es realizado por el ordenador para asegurar la confiabilidad de su uso.
(5) molino grande y mediano equipado del dispositivo de conducción lento;
(6) molino grande y mediano equipado de la estación de la lubricación de la presión del cielo y tierra;
(7) el control y el sistema de protección adopta control del PLC.
4. Parámetros del producto
El aire de mina de Luo barrió el molino | el aire barrió parámetros de la tecnología del molino del carbón:
Espec. (diameter×length) | Rev (r/min) |
Tamaño de la alimentación (milímetros) | Capacidad de producción (t/h) | Carga de medios de pulido (t) |
Motor principal | Engranaje de reducción principal | Peso (t) |
|||
Tipo | Poder (kilovatios) | Con referencia a (RPM) | Tipo | Ratio de la velocidad | ||||||
φ2.2×4.4 | 22,4 | ≤25 | 8~9t/h | 18t | YRKK4501-6 | 250 | 986 | ZD60-11 | 6,3 | 36,7 |
φ2.2×5.8 | 22,4 | ≤25 | 5.5~7 | 23.5~25 | Y4005-8 | 280 | 750 | ZD70-10 | 5,6 | 45 |
φ2.4×4.75 | 21,2 | ≤25 | 14 | 22~24 | YR4501-8 | 315 | 740 | ZD60-8 | 4,5 | 49 |
φ2.4×4 2 | 20,2 | ≤25 | 10~11 | 19 | YRKK450-8 | 250 | 740 | ZDY355 | 4,5 | 60 |
φ2.4×4.5 2 | 20,2 | ≤25 | 10~12 | 20,8 | YRKK500-8 | 280 | 740 | JDX45 | 4,5 | 68 |
φ2.6× (5,25 2,25) | 19,7 | ≤25 | 9~10 | 28 | YRKK500-8 | 400 | 740 | ZDY450 | 4,5 | 87,4 |
φ2.8× (5 3) | 18,7 | ≤25 | 13~13.5 | 32 | Y5001-8 | 500 | 740 | JDX560 | 4,5 | 102 |
φ2.9×4.7 | 19,1 | ≤25 | 14~19 | 34,4 | YR560-8 | 500 | 743 | MBY560 | 5,6 | 79 |
φ2.5×3.9 | 21 | ≤25 | 14 | 21 | JR138-8 | 280 | 740 | ZD70-9 | 5 | 49,5 |
φ3× (6,5 2,5) | 18,3 | ≤25 | 17~19 | 43 | YRKK5603-8 | 630 | 740 | MBY560 | 5 | 120 |
φ3.2×4.8 | 16,7 | ≤25 | 20 | 48 | YR630-8 | 630 | 740 | MBY560 | 5 | 118 |
φ3.2× (6,5 2) | 16,9 | ≤25 | 20 | 50 | YRKK560-8 | 710 | 740 | JDX630 | 5 | 137 |
φ3.5×8 | 17,2 | ≤25 | 55~60 | 80 | YRKK710-8 | 1000 | 740 | MBY800 | 6,3 | 182 |
φ3.8× (7,75 3,5) | 16,7 | ≤25 | 85 | 85 | YRKK710-8 | 1400 | 740 | JDX90-WX-2A | 5,6 | 215 |
