Datos del producto:
Pago y Envío Términos:
|
| Modelo: | horno rotatorio de pellets de oxidación | Capacidad de producción: | 300 toneladas de los diez milésimos |
|---|---|---|---|
| Condición: | Nuevo | Tipo: | Accionamiento hidráulico de dos lados |
| Garantía: | 12 meses | Palabra clave: | horno rotatorio chino |
| Color: | Negociable | Visita de la fábrica: | Recepción |
| Alta luz: | Horno rotatorio de la impulsión de la pelotilla hidráulica de la oxidación,3 millones de Ton Oxidation Pellet Production Line |
||
Cadena de producción de la pelotilla de la oxidación de las toneladas de los diez milésimos del horno rotatorio 300 de la pelotilla de la oxidación máquina de la metalurgia
1. Introducción
El horno rotatorio de la pelotilla de la oxidación es el equipo de producción principal para la calcinación de pelotillas en la planta de la granulación. La exactitud de la detección de la temperatura en cada punto en el horno rotatorio desempeña un papel decisivo en la calidad, la salida, el consumo de energía, el coste y la operación segura del equipo. La rotación del horno rotatorio trae mucho la inconveniencia para medir exactamente la temperatura dentro del horno rotatorio. Por lo tanto, el sistema exacto, económico y práctico el elegir de la temperatura de medición de horno rotatorio es los medios importantes de asegurar la producción normal de horno rotatorio.
En 2003, un Φ5×33m oxidó el horno de la pelotilla fue fabricado para llenar el hueco en China. En 2005, “el horno de la pelotilla de Φ los 6.58×47.2m del rey del horno del mundo” fue fabricado. Máquina de la metalurgia

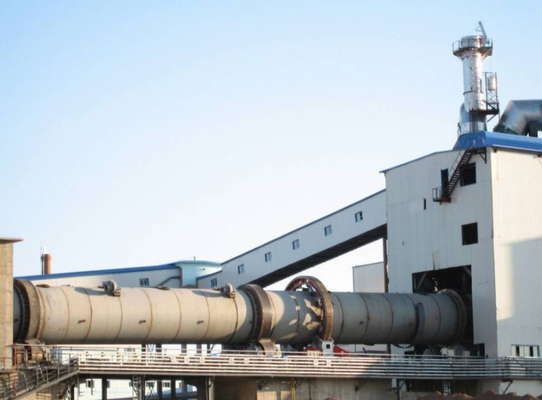

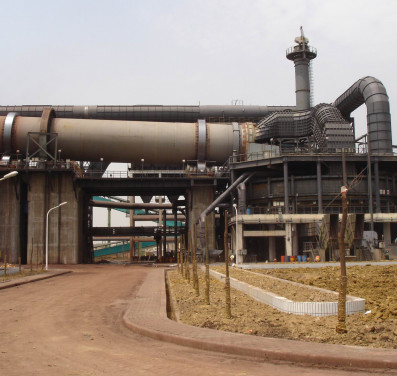

2. Caso: Primera 3 millones de cadenas de producción de la pelotilla de la oxidación de la tonelada en China alcanzaron con éxito el estándar y alcanzaron la producción
La cadena de producción de la primera fase de millón de toneladas de Yangzhou Taifu 2×3 oxidó pelotillas que el proyecto contratante por Luo Mine alcanzó con éxito el estándar y alcanzó la producción.
Este proyecto es primera 3 millones de cadenas de producción de la granulación de la tonelada en China. La cadena de producción lisa de la primera fase alcanzó el estándar y alcanzó la producción, que fijó una nueva prueba patrón en el campo de granulación completo y puso una fundación para que la compañía fortalezca más lejos el proyecto de granulación completo.
Se estima que la capacidad de producción de la primera fase de la cadena de producción alcanza 9.600 toneladas después de 24 horas de funcionamiento continuo, excediendo la capacidad diseñada de 9.200 toneladas, que es valorada altamente por el dueño. En este proyecto, el equipo principal de la cadena de producción oxidante de la pelotilla incluye la rejilla 5.2×57 m, horno rotatorio 6.4×43 m en el diámetro, refrigerador del anillo 22 m de diámetro, nodulizadora del disco 7,5 m de diámetro, secador de tambor rotatorio 4.0×30 m en el diámetro, el mezclador fuerte 500t/h y así sucesivamente, que muestra completamente la fabricación de la base de la compañía y la capacidad total del paquete.
3. Parámetros del producto del horno rotatorio de la pelotilla de la oxidación. Máquina de la metalurgia
| No. | Modelo | Figura número | Espec. | Impulsión | Ayuda |
Empuje Forma del rodillo |
Neumático (máximo) Φ×b (m) (t) |
anillo grande del engranaje m Φ× (m) G (t) | Peso (t) | |||||||||||||
| Cuesta (%) | Rev (r/min) |
Toneladas de los diez milésimos de la capacidad de producción t/a (t/h) |
Tipo | Máquina |
Tipo hidráulico de múltiples puntos
|
Número de bloque | Tipo de los transportes | |||||||||||||||
| Motor (kilovatios) | Reducción del engranaje | puntos de la presión hydráulica | KNm de la RPM | |||||||||||||||||||
| 1 | Φ4.0×30m | J973A | 3,5 | 0.47~1.4 | 60 (90) |
Un de accionamiento motriz lateral
|
ZSN4-315-092 190KW | ZSY630 Ratio de la velocidad: 63 |
2 | rollo |
Solo engranaje hidráulico
|
Φ4.81×0.65/0.692 G=22.5 | m=28 Φ6.16×0.4 G=11.74 |
329 | ||||||||
| 2 | Φ5.0×33m | J987 | 4,36 | 0,95 max1.27 |
110 (152) | Una impulsión flexible lateral | YZP400L2-6 330KW | ZSY630 Ratio de la velocidad: 40 |
Una cara dos puntos | 144 | 2 | rollo |
Engranaje hidráulico doble
|
Φ6.1×0.766/0.85 G=50 | m=32 Φ7.296×0.7 G=38 |
646 | ||||||
| 3 | Φ5.0×35m | J987A | 4,25 | 0.3~1.3 | 120 (165) | Una impulsión hidráulica lateral | Dos caras cuatro puntos | 82.5×4 | 2 | rollo |
Solo engranaje hidráulico
|
Φ6.1×0.76/0.87 G=47.7 | m=36 Φ7.343×0.6 G=37.7 |
635 | ||||||||
| 4 | Φ5.9×38m | J991 | 4,25 | 0.5~1.5 | 200 (268) |
Dos lados hidráulicos impulsión |
Dos caras cuatro puntos | 87.5×4 | 2 | rollo |
Solo engranaje hidráulico
|
Φ7.2×0.96/1.0 G=81.46 | m=40 Φ8.8×0.68 G=46.4 | 960 | ||||||||
| 5 | Φ6.1×40m | J992 | 4,25 | 0.45~1.35 | 220 (305) |
Dos lados hidráulicos impulsión |
2 | rollo |
Solo engranaje hidráulico
|
Φ7.4×0.96/1.0 G=83.9 | m=40 Φ9.04×0.68 G=51.5 | 988 | ||||||||||
| 6 | Φ6.4×45m | 4,25 | 0.45~1.5 | 240 (333) |
Máquina de dos lados impulsión |
YP2-450L2-6 400×2 | Ratio de la velocidad ZSY800: 63 | 2 | rollo |
Solo engranaje hidráulico
|
Φ7.4×0.96/1.0 G=83.9 | m=40 Φ9.04×0.68 G=51.5 | 1084 | |||||||||
