Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Molino mojado de la holgura | Uso: | Molino de pulido del mineral interior |
|---|---|---|---|
| Capacidad de alimentación: | 625t/h | Poder del motor principal: | 5500kw |
| Materiales: | Mojado y seco | Lugar de origen: | Henan, China |
| Tipo: | Φ 8.8m× los 4.8m (F/F) | Garantía: | 12 meses |
| Alta luz: | Completamente - molino mojado funcional de la holgura,molino mojado de la holgura 625t/h,5500kw ceden los molinos semi autógenos |
||

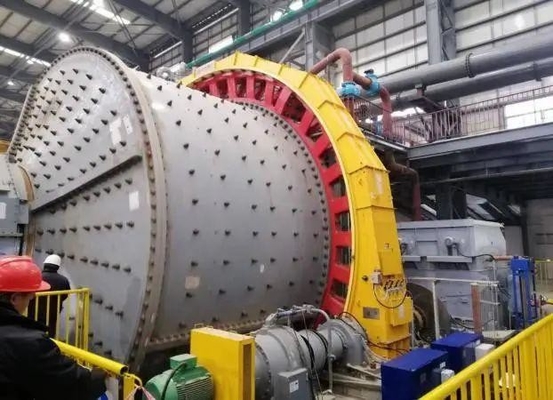

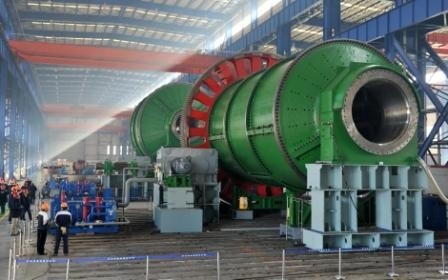

Completamente funcional Φ 8.8m× 4.8m (F/F) Sistema de soporte y molino de pandeo en húmedo
1. Resumen, condiciones básicas
(1. Información general
Los molinos sag o molinos semiautógenos sag, como se les suele llamar, pueden realizar operaciones de trituración equivalentes a trituración y cribado de dos o tres etapas.Los molinos sag se utilizan a menudo en las operaciones modernas de molienda con concentrador para producir directamente el tamaño de partícula terminado o preparar los materiales de alimentación para la sección de molienda aguas abajo.
(2) Condiciones geográficas y meteorológicas
Para instalación en interiores, la altitud es inferior a 1000 m.
(3) Rotación del molino
Rotación a la derecha
Interpretación de la rotación: desde el extremo de alimentación hasta el extremo de descarga, el motor principal está a la derecha. El motor principal está en el extremo de descarga.
(4) Sistema de Trabajo
Trabajo continuo 330d/a, 24h/d, 3 turnos/d, 8h/ turno.
(5) Condiciones de suministro de energía
Fuente de alimentación: alta tensión trifásica de cuatro hilos 10kV, rango de tensión de salida 10kV±10%, baja tensión trifásica de cuatro hilos 380V, frecuencia 50Hz.
(6) Condiciones del suministro de agua
Calidad del agua: agua circulante neutra y limpia; temperatura del agua: ≤30 ℃; presión del agua: 0,3 ~ 0,4 mpa.
2. Lista de equipos suministrados
(1) Descripción del equipo suministrado
El alcance del suministro incluye un molino húmedo totalmente funcional y un sistema de soporte, incluido el cuerpo del molino, el motor de accionamiento del molino, el acoplamiento de seguridad, un juego completo de placa de revestimiento, un juego completo de sistema de lubricación de aceite, un juego completo de sistema eléctrico (control), todo tipo de auxiliar máquinas, conjunto completo de herramientas especiales, pernos de cimentación y base. Diseño detallado de equipos, fabricación, inspección, pintura, embalaje, entrega, capacitación, servicios técnicos, datos técnicos, guía de instalación y puesta en marcha, etc.
(2) Interfaz de suministro
Interfaz de suministro de piezas mecánicas
La cara del extremo inferior de la placa inferior del equipo del vendedor está montada en la base de soporte. El vendedor debe proporcionar los pernos de anclaje y las juntas, y se deben instalar en la capa de lechada designada sobre la base de concreto.
El carro de alimentación cae sobre la tolva.
Incluye carril de carro alimentador y carro alimentador.
Después de la descarga del molino.
Superficies de brida de entrada y salida para agua hidráulica, de aceite y de refrigeración de las piezas del equipo del vendedor.
No incluye las partes primarias empotradas como la tubería de protección de cimentación y la placa de anclaje (el vendedor deberá proporcionar los planos y el comprador los hará él mismo de acuerdo con el avance de la construcción civil en el sitio).
No incluye tubos de refrigeración.
Sin medio abrasivo.
Interfaz de alimentación para piezas eléctricas y de control
Terminal de motor.
El terminal del equipo accesorio del vendedor para conexión externa.
Terminales de recepción y salida del gabinete de control de campo proporcionado por el vendedor.
No incluye equipo interruptor de alto voltaje.
Excluyendo todos los cables externos de los armarios (modelos de cable proporcionados por el vendedor).
No incluye el primer aceite (el modelo de aceite proporcionado por el vendedor).
3. Alcance del suministro (Detalles del suministro de un solo dispositivo)
| No. | Nombre | Cantidad | Estructura principal | Nota |
| Ⅰ | Ontología de equipos | 1 | φ 8,8×4,8m molino húmedo | Hecho en china |
| 1 | Sistema de alimentación | 1 | Alimentación carro eléctrico tolva de cajas. | Hecho en china |
| 2 | Sistema de cojinetes principales | 2 | Lubricación hidrostática completa, sello de tres lengüetas, mosaico de cobre, estructura de alineación de superficie de doble arco. | Hecho en china |
| 3 | Piezas rotativas | 1 | Incluye: eje hueco de la cubierta de entrada y salida, buje de entrada y salida, cuerpo del barril, tablero de buje de la cubierta final, tablero de buje del cuerpo del barril, tablero de rejilla, tablero del recogedor y otros accesorios necesarios. | Hecho en china |
| 4 | Piezas de conducción | 1 | Incluye: engranaje grande, engranaje de piñón, caja de engranajes y otros accesorios necesarios. | Hecho en china |
| 5 | Unidad base | 1 | Incluye: placa base del dispositivo y pernos de anclaje. | Hecho en china |
| 6 | tubo de aceite lubricante | 1 | Tubería de acero inoxidable. | Hecho en china |
| 7 | Blindaje | 1 juego | Piezas giratorias. | Hecho en china |
4. Principales parámetros técnicos
Parámetros técnicos del molino húmedo
| No. | Nombre del proyecto | el numérico |
| 1 | Especificaciones del molino (mm) | Φ8800 x4800 |
| 2 | Diámetro interior del cilindro (mm) | 8800 |
| 3 | Brida del cilindro a longitud de brida (mm) | 4800 |
| 4 | Volumen efectivo del cilindro (m³) | 250 |
| 5 | Volumen efectivo de tapa final (m³) | 42 |
| 6 | Tasa máxima de llenado medio (%) | 8 |
| 7 | Tasa de llenado total (%) | 25 |
| 8 | Carga máxima de bolas (T) | 108 |
| 9 | Velocidad del cilindro (r/min) | 10.7 |
| 10 | Potencia del motor principal | 5500kW |
