Datos del producto:
Pago y Envío Términos:
|
| Modelo: | Serie de H | Nombre de producto: | secador rotatorio |
|---|---|---|---|
| Característica: | sequedad a baja temperatura | Ventaja: | bajo costo de la capacidad grande |
| Capacidad (t/h): | 1.9-76 | Shell Cubage (m3): | 9-285 |
| oblucuidad de la instalación (%): | 3~5 | Temperatura del aire más alto de la entrada (℃): | 700-800 |
| Motor principal (kilovatios): | 7.5-160 | Peso (t): | 9-135 |
| Alta luz: | Secador rotatorio del aire 76T/H,Secador rotatorio del aire 1.9T/H,Secador rotatorio del cemento 76T/H |
||
el consumo bajo de la capacidad grande bajo costo a secador rotatorio la sequedad a baja temperatura

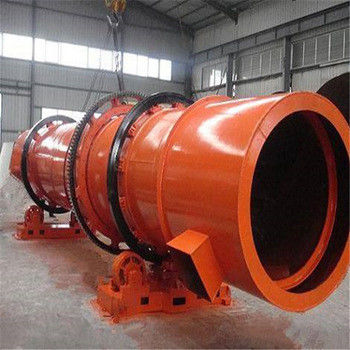

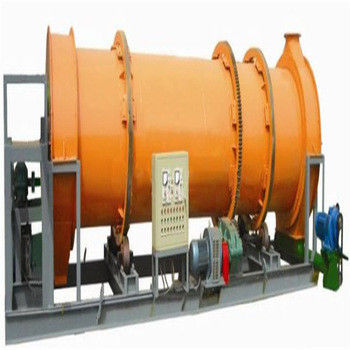

Secador rotatorio
El secador rotatorio se utiliza para quemar el polvo magnético duro de la ferrita; puede también ser utilizado en el cemento, metalurgia, industria química. El equipo se compone del horno principal y su transmisión favorable, tubo de enfriamiento, sistema de carburante, control eléctrico, los segundos dispositivos del viento, dispositivo del retiro de polvo del extractor y precalentamiento del cuerpo del horno. Tiene la alarma excesiva de la temperatura, alarma de la sobrecarga, trabaja control de la temperatura automática, y funciones ajustables del oxígeno del horno.
Principio de funcionamiento del secador rotatorio:
El material mojado es entrada a partir de un extremo del secador, bajo tirón del tablero de copia del paño interno del cilindro, el material se distribuye y se dispersa uniformemente en el secador, y contactos con la corriente del aire caliente (a contracorriente) para acelerar completamente la transferencia de calor de sequía, y la fuerza impulsora de la transferencia total. Durante el proceso de sequía, el material en el tablero de copia y la corriente de gas caliente con la inclinación del papel, puede regular el movimiento a otra válvula de escape estrellada de la sección para descargar los productos finales.
Usos más secos rotatorios:
1. Se aplica a las partículas grandes de la sustancia química seca, de la explotación minera, de la metalurgia y de otras industrias que los materiales significativos.
Por ejemplo: mineral, escoria de horno, carbón, polvo de metal, fosfato, sulfato del amonio.
2. Al polvo tenga los requisitos especiales tienen gusto: Elemento espumoso, residuo de las heces, carbonato de calcio precipitado, arcilla activada, polvo magnético, grafito, heces.
Característica:
Requiera la sequedad a baja temperatura, y requiere una gran cantidad de material seco continuo.
El secador rotatorio tiene alto nivel de mecanización, capacidad de producción grande.
El líquido a través del cilindro que la resistencia es pequeña, función del consumo es bajo.
La adaptabilidad fuerte a las propiedades materiales.
Operación estable, gastos de explotación bajos y buena uniformidad del producto secado.
Secador rotatorio de la serie de H
| Espec. /m (Dia.×Length) |
Shell Cubage (m3) |
Capacidad (t/h) |
Instalación Oblucuidad (%) |
La entrada más alta Temperatura del aire (℃) |
Motor principal (kilovatio) |
Peso (t) |
| Φ1.2×8.0 | 9,0 | 1.9~2.4 | 3~5 | 700~800 | 7,5 | 9 |
| Φ1.2×10 | 11,3 | 2.4~3.0 | 3~5 | 700~800 | 7,5 | 11 |
| Φ1.5×12 | 21,2 | 4.5~5.7 | 3~5 | 700~800 | 15 | 18,5 |
| Φ1.5×14 | 24,7 | 5.3~6.6 | 3~5 | 700~800 | 15 | 19,7 |
| Φ1.5×15 | 26,5 | 5.7~7.1 | 3~5 | 700~800 | 15 | 20,5 |
| Φ1.8×12 | 30,5 | 6.5~8.1 | 3~5 | 700~800 | 18,5 | 21,5 |
| Φ1.8×14 | 35,6 | 7.6~9.5 | 3~5 | 700~800 | 18,5 | 23 |
| Φ2.2×12 | 45,6 | 9.7~12.2 | 3~5 | 700~800 | 22 | 33,5 |
| Φ2.2×14 | 53,2 | 11.4~14.2 | 3~5 | 700~800 | 22 | 36 |
| Φ2.2×16 | 60,8 | 13.0~16.2 | 3~5 | 700~800 | 22 | 38 |
| Φ2.4×14 | 63,3 | 13.5~16.9 | 3~5 | 700~800 | 37 | 45 |
| Φ2.4×18 | 81,4 | 17.4~21.7 | 3~5 | 700~800 | 37 | 49 |
| Φ2.4×20 | 90,4 | 19.3~24.1 | 3~5 | 700~800 | 45 | 54 |
| Φ2.4×22 | 99,5 | 21.2~26.5 | 3~5 | 700~800 | 45 | 58 |
| Φ2.6×24 | 127,4 | 27.2~34.0 | 3~5 | 700~800 | 55 | 73 |
| Φ3.0×20 | 141,3 | 30.1~37.7 | 3~5 | 700~800 | 75 | 85 |
| Φ3.0×25 | 176,6 | 37.7~47.1 | 3~5 | 700~800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9~53.6 | 3~5 | 700~800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8~76.0 | 3~5 | 700~800 | 160 | 135 |
Secador rotatorio del calor indirecto
| Artículo Longitud de Diameter×Cylinder del cilindro |
Diámetro interno. Del cilindro externo (milímetro) |
Diámetro interno. Del cilindro interno (milímetro) |
Longitud del cilindro (m) |
Volumen del cilindro (m3) |
Inclinación del cilindro | Tipo de tablero de elevación | La temperatura más alta del aire de entrada (℃) |
Dimensiones (m) |
| Φ1.5×15m Φ1.5×17m Φ1.5×19m |
1500 | 500 | 15 17 19 |
20,27 22,97 25,68 |
3-5% | Tipo de elevación | 850 | 16.2×2.7×2.7 18.2×2.7×2.7 20.0×2.9×2.9 |
| Φ1.8×21m Φ1.8×23m Φ1.8×25m |
1800 | 650 | 21 23 25 |
35,91 39,33 42,75 |
3-5% | Tipo de elevación | 850 | 22.5×2.7×2.7 24.5×2.9×2.9 26.5×2.9×2.9 |
| Φ2.2×21m Φ2.2×23m Φ2.2×25m |
2200 | 800 | 21 23 25 |
58,10 63,61 69,15 |
3-5% | Tipo de elevación | 850 | — — — |
