molino de Rod caliente de la escoria de la venta y afino con escoria de acero minero del molino de bola moliendo |
|
Datos del producto:
Pago y Envío Términos:
|
NOMBRE: | Molino de Raymond | Uso: | Pulido del mineral |
---|---|---|---|
Tipo: | molino | Modelo: | 3R4R5R6R |
Feature1: | Pequeña área de recubrimiento, completenes fuertes | Feature2: | La granulosidad de los productos finales está incluso |
Feature3: | Transmisión lisa y operación confiable | Feature4: | El abradability de la máquina entera es alto |
tamaño de la alimentación: | ≤30 | Partícula del producto final: | 0.125- 0,044 |
Alta luz: | 82r/Min Ore Grinding Mill,105r/Min Ore Grinding Mill,molino vertical del raymond 82r/Min |

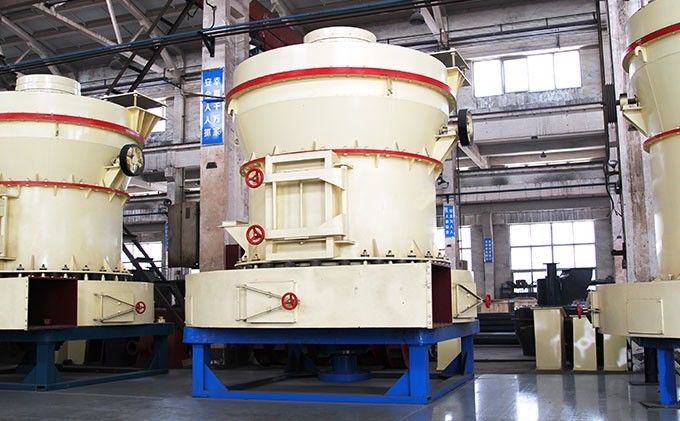

El molino de Raymond se utiliza para moler más de 280 clases de materiales cuya dureza de Mohs sea menos de 9,3 tales como baritina, piedra caliza, caolín y las escorias, etc en la explotación minera, industria metalúrgica, ingeniería química y material de construcción para la altos generación y proceso finos del polvo. El tamaño del producto es ajustable en el rango de la malla 80-325.
Características
Pequeña área de recubrimiento, completenes fuertes
La granulosidad de los productos finales está incluso
Transmisión lisa y operación confiable
El abradability de la máquina entera es alto
Ventajas estructurales de Raymond Mill
1. El sistema de conducción de bastidor principal adopta el engranaje y la polea herméticos para garantizar la impulsión lisa y la operación confiable.
2. La planta entera es una estructura vertical de la característica sistemática fuerte, así que ocupa pequeña área. El machacamiento de la materia prima, el pulido y el embalar es un sistema de producción independiente.
3. El sistema de control eléctrico se controla centralizedly, así que la automaticidad es alta, la gente no se necesita en la sala de operaciones.
4. Las partes principales de la planta entera se hacen de molde y del acero de alta calidad. Las técnicas sutiles aseguran la durabilidad de la planta entera.
5. Comparado con otras plantas que muelen, su ratio de paso alcanza el 99%, que es lo que no puede alcanzar el otro molino.
Principio de funcionamiento de Raymond Mill
Cargue la materia para moler uniformemente y continuamente en la cámara de pulido del bastidor principal. Debido a la fuerza centrífuga en la rotación, el rodillo balancea hacia fuera y presiona de cerca sobre el anillo. La pala lleva la materia al espacio entre el rodillo y el anillo. Cuando el rodillo rueda, la materia se muele así.
Después de ser molido, la materia debe ser encaminada al clasificador a lo largo de la correa de viento del ventilador y el polvo áspero será puesto de nuevo a la amoladora para remoler. El polvo fino fluye en el colector del ciclón del producto así como circulación de aire y se expulsa del tubo de la salida del polvo como producto.
En la cámara de pulido, puesto que la materia puede contener la humedad hasta cierto punto, el calor generado durante el pulido hace que la humedad se evapora. puesto que las juntas de la tubería no son herméticas, el aire externo se chupa adentro y los aumentos de masa de aire de la circulación. Para permitir a la amoladora trabajar bajo presiones negativas, la circulación de aire creciente se dirige al plumero de nuevo secuencialmente a la atmósfera después de la purificación.
Parámetros técnicos de Raymond Mill
Modelo | 6R4525 | 5R4119 | 4R3216 | 3R90 | 3R85 | 3R75 | 3R65 | 3R60 |
4R90 | 4R85 | |||||||
Tamaño de partícula de la alimentación (milímetros) | ≤30 | ≤25 | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 | ≤15 |
Partícula del producto final (milímetros) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
salida del cambio en diverso grado fino material (t) | 16-120 | 8-60 | 4-45 | 3-35 | 2-28 | 1.5-20 | 1-18 | 0.5-8 |
Gire la velocidad del eje central (r/min) | 82 | 105 | 130 | 160 | 160 | 160 | 180 | 280 |
Diámetro interno del anillo pulverzing (milímetros) | 1770 | 1400 | 1073 | 973 | 885 | 865 | 725 | 495 |
Diámetro de pulverizar el rodillo (milímetros) | 450 | 410 | 320 | 300 | 270 | 260 | 210 | 140 |
Altura de pulverizar el anillo (milímetros) | 250 | 190 | 160 | 160 | 150 | 150 | 150 | 100 |
Motor principal | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225m- 8-30 |
y225m- 8-22 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
Motor de fan | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y180m- 4-22 |
y160L- 4-15 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
Motor del analizador | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-2.2 |
y112m- 6-2.2 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
Servicio posventa
LUOYANG ZHONGTAI capaz de proporcionar:
1. REPUESTOS DIRIGIDOS - DISEÑO Y FABRICACIÓN
2. ACERO DE GRAN CAPACIDAD Y PLANCHAR FUNDICIONES DE LANZAMIENTO
3. CAPACIDADES ENORMES DE LA TIENDA DE MÁQUINA
4. PROGRAMAS DE ENTRENAMIENTO
5. PROGRAMAS DE MANTENIMIENTO PREVENTIVOS
6. SERVICIOS DE MANTENIMIENTO DE PREVETATIVE
7. PROGRAMAS DE MANTENIMIENTO COMPLETOS
Entrenan específicamente en los productos del grupo de la marca de LUOYANG ZHONGTAI pero son capaces a los técnicos de campo de LUOYANG ZHONGTAI de emprender el mantenimiento de otras marcas del OEM.
Equipan a nuestros técnicos del equipo de diagnóstico tecnológico más avanzado disponible para preocupar el lanzamiento su equipo para optimizar funcionamiento y para minimizar tiempo muerto.
LUOYANG ZHONGTAI también tiene una capacidad extensa en el suministro de todo las necesidades mecánicas consumibles y eléctricas usted del recambio.
FAQ
Q: Porqué creemos en las industrias co del zhongtai de Luoyang., ltd:
: 1. Más de 30 años de experiencia.
2.We son el proveedor profesional principal de la maquinaria de explotación minera, maquinaria de construcción, bastidor de máquinas y piezas forjadas
los productos 3.All alcanzaron ISO9901: certificado 2000 de la gestión de calidad y CE, certificados de ROHS.
Q: Plazo de expedición
: plazo de ejecución de las piezas 1-2months, máquinas 2-3months.
Q: Condiciones de pago
: Acepte el tipo de pago: T/T, L/C, unión occidental, efectivo.
depósito del 30% cuando contrato firmado. Pago completo pagado antes de enviar
Q: ¿Garantía de la calidad?
: tiempo de la garantía: un año para la maquinaria principal. Si algo incorrecto asesoramos técnico y encontramos la solución inmediatamente. Para esas piezas que llevan nosotros garantizar las piezas de alta calidad para la fuente a largo plazo.
Q: ¿Después de servicio de ventas?
: podemos suministrar la guía técnica para las máquinas que funcionan con la prueba y piezas
