Datos del producto:
Pago y Envío Términos:
|
Nombre de PProduct: | Tamiz vibratorio de la serie de ZSM | Uso: | Carbón, metalurgia, proceso mineral, energía eléctrica |
---|---|---|---|
Capacidad (t/h): | 60-100 t/h | Tamaño de la alimentación (milímetros): | ≤300mm |
Inclinación de la superficie de la pantalla: | -2~10° | Clasificación: | Equipo de la preparación de menas |
Frecuencia de la vibración: | 800 | Garantía: | 12 meses |
Alta luz: | Eficacia alta vibratoria del equipo que defiende,Equipo que defiende vibratorio de la capacidad grande,Equipo del tamiz vibratorio de la capacidad grande |

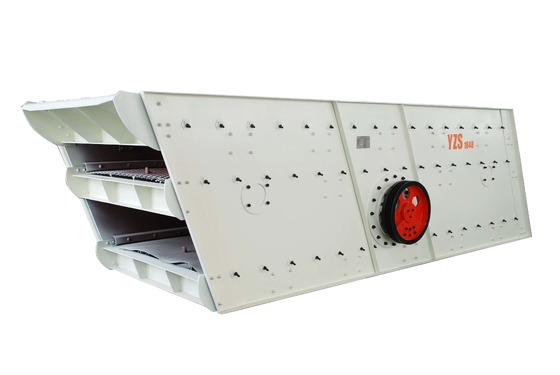

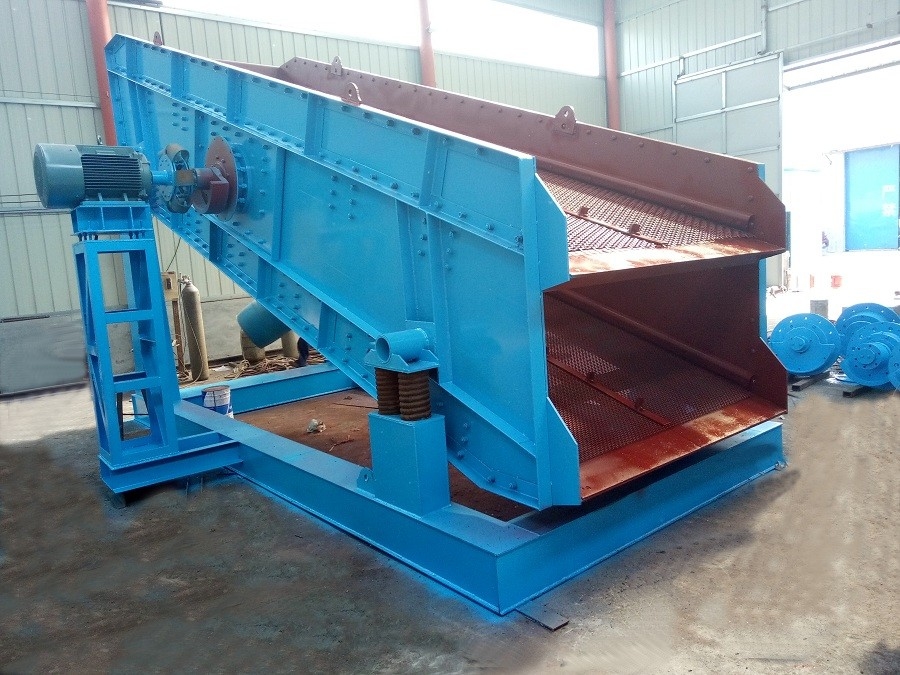

Tamiz vibratorio con capacidad de proceso grande y alta eficacia que defiende
1. Tamiz vibratorio de la serie de ZSM de la descripción de producto del equipo de la preparación de menas:
APLICACIONES:
Esta serie es conveniente para el carbón, la metalurgia, el proceso mineral, la energía eléctrica, la industria ligera, el azúcar que hace, desecar, mediar, el desenlodador y la clasificación de materiales secos y mojados, con las ventajas de la capacidad de proceso grande y de la alta eficacia que defiende.
2. Tamiz vibratorio de la serie de ZSM del principio de funcionamiento del equipo de la preparación de menas:
(1) principio de funcionamiento del tamiz:
Bajo acción de la fuerza de la agitación, el material en la superficie de la pantalla para el movimiento que lanza oblicuo continuo. El material es flojo cuando está lanzado para arriba, en la colisión del encuentro de la superficie de la pantalla, de modo que sea igual a o menos que la pantalla hole de particles a través de la pantalla, para alcanzar la deshidratación, la ayuda o la clasificación.
(2) principio de la Uno mismo-sincronización:
B - el tipo vibrador del tamiz está libre del contacto forzado, ningún engranaje entre los dos ejes. Para asegurar la vibración de la pantalla según la pista recta, las dos hachas se deben sincronizar estrictamente con la operación opuesta, que se puede hacer naturalmente en el sistema de vibración de la pantalla biaxial.
(3) principio de funcionamiento de apagador:
El vibrador que humedece se arregla como se muestra, en el trabajo y la detención del estado. El bloque de goma no entra en contacto con el agujero bajo. Ejerce la presión simétrica sobre la caja de la pantalla para mantenerla una posición estable para eliminar la vibración y la torsión cruzadas.
Cuando el golpe de la resonancia de la parada, la amplitud de la caja de la pantalla es mayor que el bloque de goma y el hueco bajo del agujero, en este tiempo la vibración necesita superar la fricción dinámica entre el caucho y la caja de la pantalla. Porque el humedecer friccional consume una cierta energía cinética, la amplitud de la resonancia se limita a tres veces la amplitud del funcionamiento. La fuerza que humedece es ajustada por los tornillos de reglaje.
3. Parámetros del producto del equipo de la preparación de menas
Funcionamiento técnico del tamiz vibratorio de la serie de ZSM:
Espec. | Unidad | Modelo | |||||||
zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
Especificaciones de la caja de la pantalla |
W | milímetro | 1500 | 1750 | 2000 | ||||
L | milímetro | 5600 | 5600 | 6500 | |||||
Capacidad | t/h | ~60 | 50~80 | 70~100 | |||||
Tamaño de alimentación | milímetro | ~300 | ~300 | ~300 | |||||
Zona de trabajo | m2 | 7,5 | 7,5 | 7,5 | |||||
Números de la superficie de la pantalla | capa | 1 | 2 | 1 | 2 | 1 | 2 | ||
Especie de la superficie de la pantalla |
Capa superior | milímetro | Placa de la pantalla de la ranura | Placa perforada de la pantalla | Placa de la pantalla de la ranura | Placa perforada de la pantalla | Placa de la pantalla de la ranura | Placa perforada de la pantalla | |
Más bajo capa |
milímetro | Placa de la pantalla de la ranura | Placa de la pantalla de la ranura | Placa de la pantalla de la ranura | |||||
Tamaño del agujero | Capa superior | milímetro | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | |
Más bajo capa |
mm/rpm | 0.25~13 | 0.25~13 | 0.25~13 | |||||
Frecuencia de la vibración | 800 | 800 | 800 | ||||||
Amplitud doble | milímetro | 11 | 10 | 9 | |||||
Ángulo total de la eyección | ° | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
Inclinación de la superficie de la pantalla | ° | — 2~ 10 | — 2~ 10 | — 2~ 10 | |||||
Motor | Tipo | Y160L-4 | Y160L-4 | Y160L-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y180M-4 | |
Número de velocidad | RPM | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
Poder | kilovatio | 15 | 15 | 15 | 11×2 | 15 | 18,5 | 18,5 | |
Dimensión | L | milímetro | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
W | milímetro | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
H | milímetro | 1707 | 2023 | 1703 | 1703 | 2015 | 1885 | 2185 | |
Peso total | kilogramo | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
Carga dinámica de trabajo (sola ayuda) | kilogramo | ±140 | ±140 | ±140 | ±140 | ±140 | ±203 | ±203 | |
Carga dinámica máxima (sola ayuda) | kilogramo | ±980 | ±980 | ±980 | ±980 | ±980 | ±1421 | ±1421 |
4. Instrucciones para ordenar:
El nombre, la especificación, el modelo, la forma de placa de tamiz y el tamaño del agujero del tamiz deben ser indicados al ordenar. Cuando se utiliza la sincronización forzada, el motor se puede instalar en dos maneras: ido o derecho, indique por favor al ordenar.
Tamiz vibratorio con capacidad de proceso grande y alta eficacia que defiende
Tamiz vibratorio con capacidad de proceso grande y alta eficacia que defiende
Tamiz vibratorio con capacidad de proceso grande y alta eficacia que defiende
Entrenan a los técnicos del campo de las INDUSTRIAS de LUOYANG ZHONGTAI específicamente en las INDUSTRIAS de LUOYANG ZHONGTAI califican productos del grupo pero son capaces de emprender el mantenimiento de otras marcas del OEM. Equipan a nuestros técnicos del equipo de diagnóstico tecnológico más avanzado disponible para preocupar el lanzamiento su equipo para optimizar funcionamiento y para minimizar tiempo muerto. Las INDUSTRIAS de LUOYANG ZHONGTAI también tienen una capacidad extensa en el suministro de todo las necesidades mecánicas consumibles y eléctricas usted del recambio.
