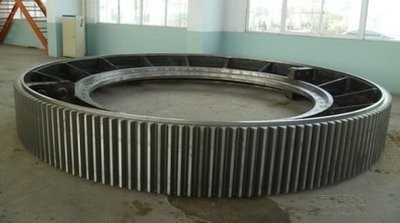

Engranaje de la circunferencia del molino GS42CrMo4 y engranaje del horno rotatorio para la planta del cemento |
Datos del producto:
Pago y Envío Términos:
|
Nombre: | Piñón/engranaje del engranaje de la circunferencia del molino | Material: | Aleación de acero GS42CrMo4 |
---|---|---|---|
Uso: | horno rotatorio, molino de bolas | Gama del módulo: | Módulo 10 al módulo 70 |
Clasificación: | Engranaje de la circunferencia del molino | Diámetros mínimos: | 100 mm a 15000 mm |
Puerto: | Qingdao, Shangai, TianJian | Garantía: | 12 meses |
Alta luz: | Engranaje de la circunferencia del molino del equipo minero,Engranaje de la circunferencia del molino de 10 módulos,Piñón/engranaje del recambio del molino de bola |
Equipo minero del piñón/engranaje del engranaje de la circunferencia del molino de bola del recambio del molino de bola
1. Engranajes de la circunferencia: Engranaje de la circunferencia del horno rotatorio, engranaje de la circunferencia del molino de bola
Los engranajes de la circunferencia ofrecidos encuentran el uso extenso en diversos sectores industriales que incluyen en la industria de las plantas, del acero y del cemento del hierro de esponja, minería, molinos de viento así como en otros sectores industriales. Éstos se hacen disponibles en la gama del módulo del módulo 10 al módulo 70 y en los diámetros mínimos de 100 milímetros a 15000 milímetros. Además, éstos comprenden el peso máximo de 70 piezas únicas de la TA. Aquí la gama de cajas de engranajes/de engranajes endurecidos y de tierra comprende los engranajes de las cajas de engranajes de gusano,/las cajas de cambios helicoidales helicoidales/dobles, las cajas de cambios del Helicoidal-cartabón, las cajas de cambios planetarias y otras.
2. parámetros del producto del anillo grande para el engranaje de la circunferencia del molino
Artículo | Características estructurales | Proceso de medida | Contenido de la prueba |
Engranaje de la circunferencia |
(1) acero de GS42CrMo4Alloy (estándares propietarios corporativos) HB 220~240 (2) semi-estructurado, Y-rayo |
(1) refinamiento de acero externo (argón el derecho y tratamiento del vacío) (4) el fresar áspero, tiempo del lanzamiento, repara la superficie común, entonces rollo fino |
propiedades mecánicas y composición química (estándar interno) de los bastidores (de 1) (2) desbaste después de la prueba acústica semi-acabamiento (de 3), acabando después de la inspección de la prueba ultrasónica y de la partícula magnética (4) inspección superficial de la partícula magnética del diente, prueba de dureza control de la tolerancia del diente (de 5) (6) la prueba de carga del montaje de la fábrica para comprobar la exactitud del tamaño del engranaje |
3. Proceso de fabricación grande del engranaje de anillo
Áspero:
El espacio en blanco de la pieza de acero fundido es proporcionado por la maquinaria pesada Co., planta de Ltd. Heavy Forging, funcionamiento del CITIC por el estándar GB11352-89 especifica los requisitos para modelar según el proceso de lanzamiento, fundición, echando, las cajas golpeadas, limpieza, vistiendo bastidores;. Durante la inspección y la aceptación por los dibujos y requisitos técnicos para el espacio en blanco de acero
Controles, acordando los estándares JB/T6402-92 publicados después de la aceptación
Abajo de procedimiento.
Desbaste:
Cruzado por el dibujo y permanecer hacia fuera el permiso, la alineación, conexión, procesando tanto en el interior como en el exterior el círculo, combinando moler de cara, la perforación y otros procesos.
Lesión de la exploración:
La detección ultrasónica total del defecto, calidad interna debe cumplir los dos requisitos de los estándares GB7233-87.
Normalización del tratamiento previo:
los pares del Semi-anillo que normalizan y que moderan el tratamiento, proporcionan una buena organización para el endurecimiento superficial subsiguiente; deformación de los dibujos de la prensa de la media inspección del engranaje de anillo después del tratamiento térmico.
El trabajar a máquina:
Primero dos y la mitad el anillo es hecho con los pernos de alta resistencia que conectan el anillo en conjunto, el proceso total dibujando los dientes de Quannei un Wai del círculo y requisitos de proceso que muelen superiores y más bajos, y después de dibujos y que trabajan a máquina.
Eliminación de procesar la tensión:
El anillo total recoció para eliminar la tensión.
Superficie total del anillo que endurece:
SI a lo largo de la inducción alveolar de la superficie del diente que endurece, dureza HRC50 ~ 55, profundidad endurecida eficaz 3 ~ 5m m de la capa.
Inspección final:
Primero, la frecuencia de la detección que apaga, la dureza después de moderar el engranaje de anillo cogging cumple los requisitos de los dibujos; En segundo lugar, detectar si el diámetro externo máximo un D6944 más de gran tamaño como la deformación 3m m, la corrección mecánica requerida hasta calificado; En tercer lugar, la inspección de la partícula magnética del diente y del prendedero, calidad debe cumplir dos requisitos estándar de los requisitos GB/T9444-88; Finalmente, según los dibujos y los requisitos técnicos para la inspección final.
