molino de Rod caliente de la escoria de la venta y afino con escoria de acero minero del molino de bola moliendo |
|
Datos del producto:
Pago y Envío Términos:
|
Condición: | Nuevo | Modelo: | Molino de barras de lodos de agua de carbón |
---|---|---|---|
Tipo: | Molino de Rod | Uso: | Arena de piedra artificial, proceso mineral, energía química, eléctrica |
Espec.: | φ1.5x3.0~φ3.5x5.8m | Volumen efectivo máximo: | 77,6 m³ |
Materiales: | Escoria de cemento, piedra caliza, bauxita | Lugar de origen: | Henan, China |
Garantía: | 12 meses | Nombre: | Molino de molienda de mineral |
Alta luz: | Mezcla Rod Mill del agua del carbón del IOS,Mezcla Rod Mill de la industria química,Mezcla Rod Mill del control del PLC |

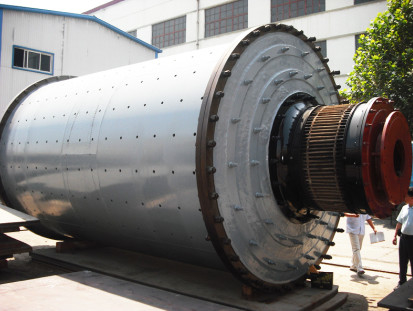

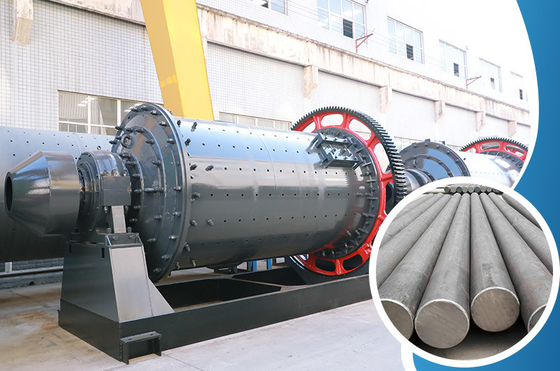

Molino de varilla utilizado en equipos de lodo de agua de carbón y molino de molienda de mineral
1. Descripción del producto deMolino de molienda de mineral
La fábrica de maquinaria minera de Luoyang puede producir molinos de barras con un diámetro inferior a 8 m.El molino de barras de la mina Luo se puede utilizar en arena de piedra artificial, procesamiento de minerales, química, energía eléctrica y otras industrias de primera molienda.
El primer molino de barras de pulpa de agua de carbón de China: φ 3,2 × 4,8 m en 1998
La unidad de molino de barras de 4,3×6 m es el primer desarrollo independiente del molino de barras grande de la mina zhongxin Luo, su nivel de diseño ha alcanzado las especificaciones equivalentes internacionales del conjunto completo de molino de barras de nivel avanzado.La finalización de su diseño y producción marca que la mina Zhongxin Luo ha alcanzado una nueva altura en el campo del diseño de molinos de barras grandes.
Ф 4,3 x 6 m unidad de molino de barras el molino de barras en nuestro país, la industria es el molino de barras de tipo más grande, es el más grande en el modelo de aplicación de molino de barras de la industria de gasificación CWS, los conjuntos completos de equipos en el diseño de la unidad de molino de barras adoptaron muchos Patente de nueva tecnología, uso efectivo del diseño asistido por computadora, métodos de diseño modernos como análisis de elementos finitos, diseño de optimización, ya sea todo el conjunto de la máquina, el diseño estructural de cada componente está en el nivel líder nacional y ha alcanzado el nivel técnico de empresas avanzadas extranjeras.
En términos de molino de barras húmedas, la compañía completó la fabricación y depuración de molinos de barras de weihe High-tech Zone Energy Saving Chemical Co., LTD., Shanghai Coking Co., LTD. y otras empresas químicas nacionales, y desarrolló el más grande Molino de barras de lodos de agua de carbón en China.La tecnología ha alcanzado el nivel líder internacional y la cuota de mercado es de aproximadamente el 50%.
Sobre la base del proyecto de gasificación del carbón, acelerar el desarrollo del mercado y los esfuerzos de promoción del proyecto de seguimiento φ 4,7×6m molino de barras (húmedo).
El molino de barras es una serie de productos de molinos a gran escala de la mina Luo, con un equipo nacional de investigación y diseño de molinos de barras de primera clase, pruebas y medios de prueba perfectos para molinos de barras, y con derechos de propiedad intelectual independientes del molino de barras.
2. Especificaciones y modelos del tipo de molino de barras de la mina Luo:
(1) Molino de barras: especificaciones de φ1.5x3.0 ~ φ3.5x5.8m, volumen efectivo de 4.6 ~ 60.7m3 de varias configuraciones de una variedad de especificaciones;
(2) Molino de barras de lechada de agua de carbón: utilizado para la producción de gas Texaco de la industria química para la preparación de lechada de agua de carbón.Especificaciones de φ3.2x4.5 ~ φ4.0x6.7m, el volumen efectivo máximo es 77.6m3 de varias configuraciones de una variedad de especificaciones;
3. Las características técnicas del molino de barras de diseño de desarrollo de la mina Luo son:

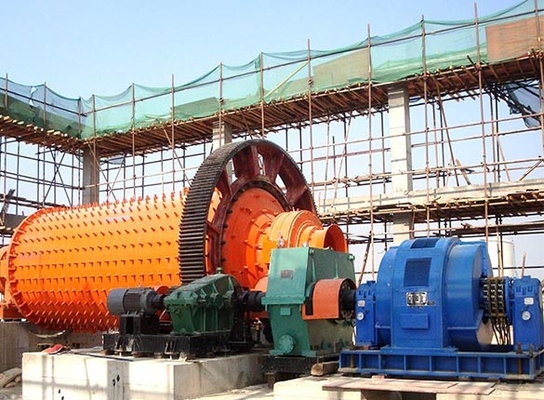

(1) El molino de cilindros adopta la forma de transmisión de volantes de borde, transmisión central, transmisión de borde de malla multipunto y otros tipos de transmisión;La forma de conducción es motor asíncrono + reductor + piñón + engranaje grande y motor síncrono + embrague de aire + piñón + engranaje grande;
(2) El uso general de dos modos de soporte de cojinetes de presión estáticos y dinámicos, el uso de cojinetes de 'tipo basculante' de contacto de línea 1200 completamente cerrados, también puede usar soporte de presión estática y dinámica de pista deslizante simple, pista deslizante doble o completo soporte de presión estática;
(3) El engranaje abierto grande adopta el diseño estándar estadounidense AGMA, equipado con una carcasa de engranaje de sellado confiable, con dispositivo de lubricación automática por rociado de glicerina;
(4) El cilindro es la parte clave del molino.El análisis de elementos finitos se lleva a cabo por computadora para garantizar la confiabilidad de su uso.
(5) Molino grande y mediano equipado con dispositivo de accionamiento lento;
(6) Molino grande y mediano equipado con estación de lubricación de alta y baja presión;
(7) El sistema de control y protección adopta control PLC.
4. Parámetros del producto
Parámetros técnicos del molino de barras de mineral de Luo:
Tipo | Diámetro del cilindro (mm) |
Longitud del cilindro (mm) |
Volumen efectivo (m3) |
Velocidad del molino (rpm) |
Carga de medios de molienda (t) | Método de conducción | Motor | Dimensiones (L×An×Al) (metro) |
Peso aproximado (t) |
Nota | |
Fuerza (kW) |
Revolución (r/min) | ||||||||||
MB15×30 | 1500 | 3000 | 5 | 23 | 8 | Borde | 75 | 743 | 7,6 × 3,4 × 2,8 | 20 | |
MB17×30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7,6 × 3,5 × 3,1 | 40.4 | ||
MB21×30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8,7 × 4,8 × 4,4 | 48 | ||
MB21×36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9,5×4×4,7 | 52.5 | ||
MB24×30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8,5×4,2×4,6 | 58 | ||
MB27×36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12×5,7×4,7 | 70 | ||
MB30×40 | 3000 | 4000 | 25,9 | 16.2 | 50 | 500 | 187 | 12,6 × 6,1 × 4,9 | 89 | ||
MB32×45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16×8×5.6 | 111.5 |
Se puede utilizar en equipos de lodo de agua de carbón
|
|
MB32×48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12×7×6 | 121.2 | ||
MB36×54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16×8×6.7 | 155 | ||
MB38×52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15×8,27×6,21 | 175 | ||
MB38×58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15,6×8,27×7,21 | 156 | Revestimiento de caucho | |
MB40×60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18,2×9,00×7,5 | 163 | Revestimiento de caucho |
